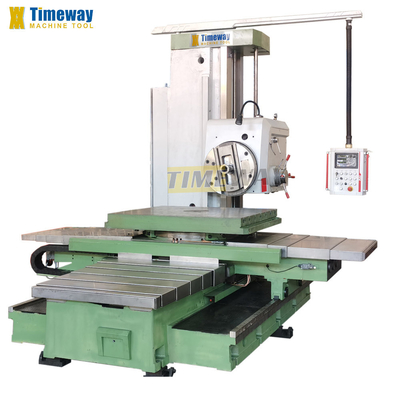

24 uur na service TPX-110D Digitaal Display Bor- en freesmachine voor metaal
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Timeway/Timac |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $40,000.00/pieces 1-2 pieces |
|
Gedetailleerde informatie |
|||
| Tafelgrootte (mm): | 1250x1100 | Tabelverplaatsing (X) (mm): | 1600 mm |
|---|---|---|---|
| Tabelverplaatsing (Y) (mm): | 1200 mm | Tabelverplaatsing (Z) (mm): | 1400 mm |
| Aantal assen: | 6 | Max. Lijstlading (kg): | 5000 |
| Vervoer (W-as) (mm): | 600 mm | Video-uitgaande inspectie: | Voorziening |
| Verslag van de test van de machine: | Voorziening | Tipe in de handel brengen: | Warm product 2024 |
| Garantie voor kerncomponenten: | 1 jaar | Kerncomponenten: | Motor, motor, uitrusting |
| Positioneringsnauwkeurigheid (X-as) mm: | 0.005 | Positioneringsnauwkeurigheid (as Y) mm: | 0.005 |
| Positioneringsnauwkeurigheid (as Z) mm: | 0.005 | Versnellingsbereik van de spindel ((rpm): | 1000 t/m |
| Spindelmotorvermogen ((kW): | 7.5 | Type: | horizontaal |
| Voorwaarde: | Nieuw | CNC of niet: | Normaal |
| Afmeting ((L*W*H): | 5028 | Gewicht (T): | 14 T |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Lange levensduur |
| Toepasselijke sectoren: | MachinesReparatiewerkplaatsen, Bouwwerkzaamheden, Energie & Mijnbouw | Locatie van de showroom: | Turkije, Vietnam, Brazilië, Peru, Indonesië, India, Mexico, Rusland, Zuid-Korea, Zuid-Afrika, Austra |
| Naam van het product: | Hoogprecisie horizontale boormachine | Model: | TPX-110D |
| Type machine: | Roterende boormachine | Boringdiameter: | 110 mm |
| Tafelgrootte: | 1250*1100 mm | Na garantie service: | 24 uur online technische ondersteuning |
| Spindel snelheid: | 8-1000 tpm | Kleur: | De klant vereist |
| Motorvermogen: | 7.5 kW | Precisie: | Hoge nauwkeurigheid |
Productomschrijving
Beschrijving van de producten

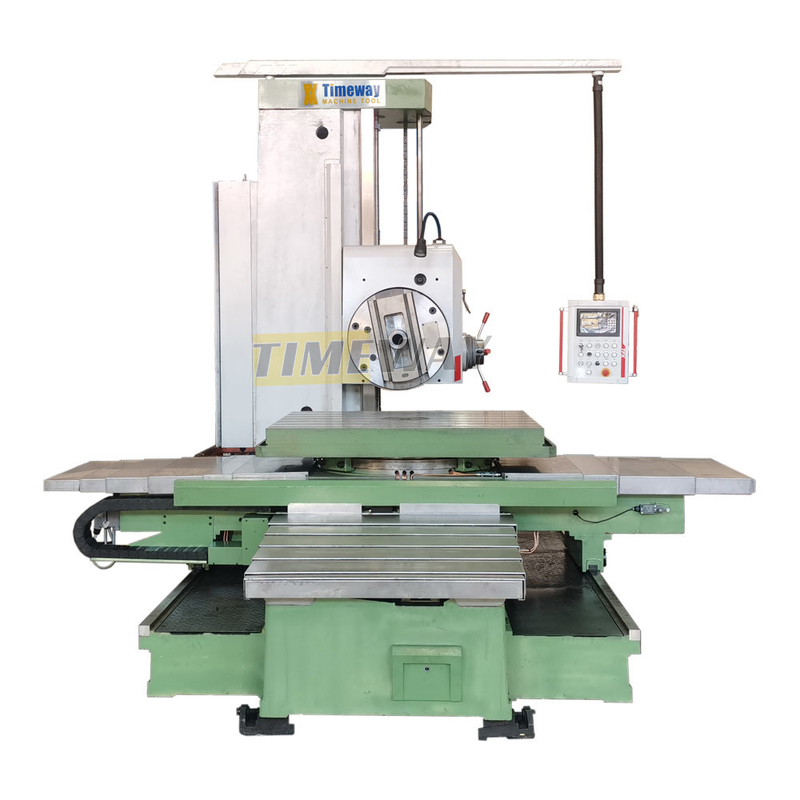

Horizontale boor- en freesmachine
Kenmerken
1- Spindel van hoge kwaliteit:Het drielagige mechanisme zorgt voor een hoge rotatie-nauwkeurigheid en de driepuntsondersteuning voor een hoge stijfheid en nauwkeurigheid.
2Gebruikersvriendelijke lay-out:Het hangend bedieningspaneel zorgt voor een flexibele en handige gecentraliseerde bediening.
3Precieze en stabiele optische richting:De 4*90 optische richting van de werktafel zorgt voor een hoge positiegenauigheid en een hoge precisie bij het boren van de omloop.
4Elektor-hydraulisch vergrendeling:Alle bewegende onderdelen zijn voorzien van elektro-hydraulische vergrendelingen.
5- Bed:Onze hoogwaardige gietstukken hebben gepolijste en geharde leidingen.

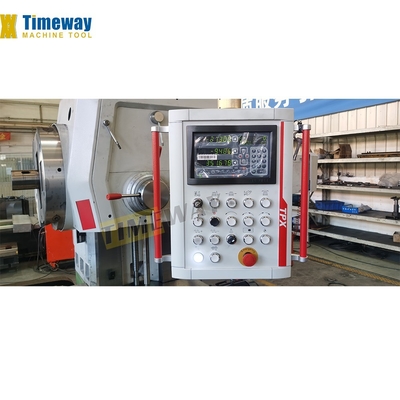

6Controlepaneel:Het bedieningspaneel is beschikbaar in hang- of schommelarmvormen en is eenvoudig te bedienen en vermindert de vermoeidheid van de bediener.
7Interne ontwerp:Gemakkelijk te installeren, stabiel en nauwkeurig met een volledig afgesloten structuur om olie-, koelmiddel- en chipinbreuk te voorkomen.
8. Kolom:De geoptimaliseerde constructie is gemaakt van hoogwaardige gietstukken met grond en geharde leidingen, waardoor de montage gemakkelijk kan worden ondersteund.
9Beschermende behuizing:Gelaste hoogwaardige stalen platen vormen een uitstekende beschermende dekking.
10.Hydraulisch systeemDe druk wordt geregeld via een opluchtingsklep en de variabele snelheid via een draaiklep.
11. Hoofdstuk Primaire snelheidwordt bediend via schakelaars op de kop zelf, zijn verschillende rotatiesnelheden mogelijk.
2Gebruikersvriendelijke lay-out:Het hangend bedieningspaneel zorgt voor een flexibele en handige gecentraliseerde bediening.
3Precieze en stabiele optische richting:De 4*90 optische richting van de werktafel zorgt voor een hoge positiegenauigheid en een hoge precisie bij het boren van de omloop.
4Elektor-hydraulisch vergrendeling:Alle bewegende onderdelen zijn voorzien van elektro-hydraulische vergrendelingen.
5- Bed:Onze hoogwaardige gietstukken hebben gepolijste en geharde leidingen.
6Controlepaneel:Het bedieningspaneel is beschikbaar in hang- of schommelarmvormen en is eenvoudig te bedienen en vermindert de vermoeidheid van de bediener.
7Interne ontwerp:Gemakkelijk te installeren, stabiel en nauwkeurig met een volledig afgesloten structuur om olie-, koelmiddel- en chipinbreuk te voorkomen.
8. Kolom:De geoptimaliseerde constructie is gemaakt van hoogwaardige gietstukken met grond en geharde leidingen, waardoor de montage gemakkelijk kan worden ondersteund.
9Beschermende behuizing:Gelaste hoogwaardige stalen platen vormen een uitstekende beschermende dekking.
10.Hydraulisch systeemDe druk wordt geregeld via een opluchtingsklep en de variabele snelheid via een draaiklep.
11. Hoofdstuk Primaire snelheidwordt bediend via schakelaars op de kop zelf, zijn verschillende rotatiesnelheden mogelijk.
Specificatie
Specificaties | Eenheden | TPX-110B | TPX-110C | TPX-110D | ||
Spindel | Diameter | mm | 110 | 110 | 110 | |
Taper | Morse No.6 | Morse No.6 | Morse No.6 | |||
Max. koppel | N.m. | 1225 | 1225 | 1225 | ||
Max. axiale stuwkracht | N | 12250 | 12250 | 12250 | ||
Instellingen van de snelheid | - | 22 | 22 | 22 | ||
Versnellingsbereik | rpm | 8-1000 | 8-1000 | 8-1000 | ||
Hoofdmotorvermogen | kw | 7.5 | 7.5 | 7.5 | ||
Gezichtplaat | Max. koppel | N.m. | 1960 | 1960 | 1960 | |
Diameter | mm | 600 | 600 | 600 | ||
Versnellingsbereik | rpm | 4-200 | 4-200 | 4-200 | ||
Instellingen van de snelheid | - | 18 | 18 | 18 | ||

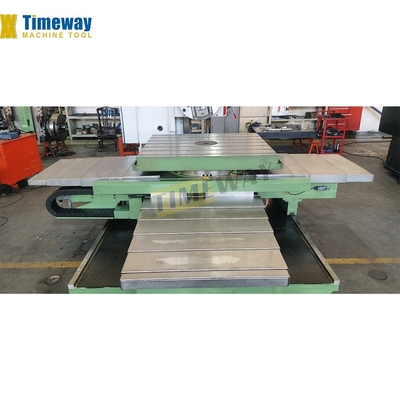

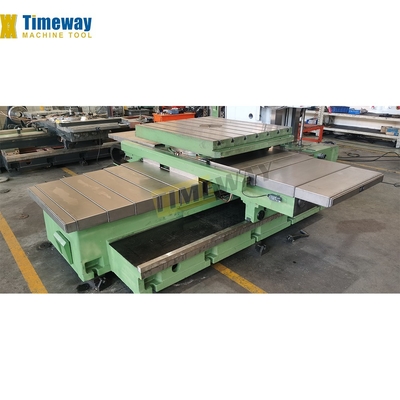

Werktafel | Afmetingen | mm | 1100*960 | 1100*960 | 1250*1100 | |
Max. lading | kg | 5000 | 5000 | 5000 | ||
T-slotgrootte | mm | 22 | 22 | 22 | ||
T-slot-telling | 7 | 7 | 7 | |||
Bewerkingsbereik | X-as max. verplaatsing | mm | 900 | 1250 | 1600 | |
Y-as max. verplaatsing | mm | 900 | 900 | 1200 | ||
Z-as max. verplaatsing | mm | 1400 | 1400 | 1400 | ||
W-as max. verplaatsing (spindel) | mm | 600 | 600 | 600 | ||
U-as max. verplaatsing ((gezichtplaat glij) | mm | 180 | 180 | 180 | ||
Rotatiehoek van as B | ° | 360 | 360 | 360 | ||
Min. afstand tussen de spindelkraan en de werktafel | mm | 0 | 0 | 0 | ||
Voeder | De snelheid van het traverse X/Y/Z/W | mm/min | 2500 | 2500 | 2500 | |
Voerbereik van assen voor elke spindelomwenteling | mm/omwenteling | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | ||
Versnellingsbereik ((X) | mm/min | - | - | - | ||
Precisiteit | Lineaire meetnauwkeurigheid ((X/Y/Z-as) | mm | 0.005 | 0.005 | 0.005 | |
Lineaire meetnauwkeurigheid ((B-as) | ° | 0.001 | 0.001 | 0.001 | ||
Algemene specificaties | Afmetingen ((L*W*H) | mm | 4910*2454*2750 | 4910*2870*2750 | 5028*3359*3079 | |
Gewicht van de machine | kg | 11500 | 13000 | 14000 | ||
Accessoires
MT6 spindel (110 mm) Metrische 80 spindel (130 mm) Gezichtplaat Borende gereedschapsholder Werklamp Hydraulisch systeem Glijpomp NEWALL X/Y-as DRO Mitsubishi PLC-besturing Elektrische onderdelen met CE-markering Niveauknijnen en funderingsbouten Bewerkingsinstrumenten Handleiding | ISO50 (7:24) spindel NEWALL Z-as DRO Achterkolom Draaiing en tandwielen |
