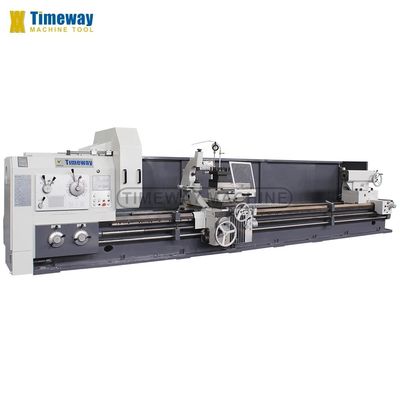

865mm Swing 6 ton precisie horizontale draaibank voor zwaar werk en grote werkstukken
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Certificering: | CE, ISO |
| Modelnummer: | Algemene voorschriften voor de toepassing van deze richtlijn |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $60,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing |
| Levering vermogen: | 300 Reeks/Reeksen per Maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 5000 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 755 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 22 |
| Spanning: | 220 V ~ 460 V | Afmeting ((L*W*H): | Als model van de machine |
| Gewicht (kg): | 12500 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Lange levensduur | Tipe in de handel brengen: | Warm product 2021 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Werknauwkeurigheidsgraad: | IT6 |
| Ruwheid: | Ra1,6um | Klem: | 4-kaak onafhankelijke chuck |
| Chuck Grootte: | 1000 mm | Schommelingsdiameter over Bed: | 1250 mm |
| Swingdiameter over de dwarsslider: | 865 mm | Maximaal gewicht van het werkstuk: | 6 ton (OPT. :8 ton) |
| Dwarsreis: | 580mm | Langeafstandsreizen: | 3000 mm |
| Voorwaarde: | Nieuw | Spindelboring ((mm): | 130 |
| Toepasselijke sectoren: | Hotels, kledingwinkels, bouwmaterialenwinkels, reparatieshops voor machines, fabrieken, fabrieken vo | Locatie van de showroom: | Canada, Verenigde Staten, Italië, Frankrijk, Duitsland, Mexico, Rusland, Spanje, Zuid-Afrika, Austra |
| Kerncomponenten: | Lagers, pompen, versnellingsbakken, motoren, versnellingsbakken, drukvaten | Max. Gekeerde lengte (mm): | 4800 mm |
| Jaar: | 2020 | Haven: | Chinese haven |
Productomschrijving
| Parallelle metalen draaibank zware draaibank horizontale draaibank |
| Technische parameter |
| Specificatie | Eenheid | AL-1000B | AL-1250B | AL-1400B | AL-1600B |
| Max. Sling over het bed. | mm | 1000 | 1250 | 1400 | 1640 |
| Max. Swing over cross slide | mm | 615 | 865 | 1015 | 1250 |
| Afstand tussen centra | mm | 1500/2000/3000/4000/5000/6000/8000/10000/12000/- | |||
| Max. draailengte | mm | Voor de toepassing van de in artikel 1, lid 1, onder a), bedoelde voorwaarden: | |||
| Bedbreedte | mm | 755 | 755 | 755 | 755 |
| Laadcapaciteit | kg | 6000 (optie: 8000) | 6000 (optie: 8000) | 6000 (optie: 8000) | 6000 (optie: 8000) |
| Spindel neus | - | A2-15 | A2-15 | A2-15 | A2-15 |
| Spindelboor | mm | 130 | 130 | 130 | 130 |
| Spindelconic | - | Metrische 140 | Metrische 140 | Metrische 140 | Metrische 140 |
| Spindelversnellingsbereik | rpm | Voorwaarts: 3.15-315, CW: 3.5-291 | |||
| Spindel snelheidsstap | stappen | Vooruit: 21, Achteruit: 12 | |||
| X/Z-as voedersoorten | soorten | 56/56 | 56/56 | 56/56 | 56/56 |
| Voerbereik | mm | Lange: 0,1-12; kruis: 0,05-6; bovenste gereedschapspeld: 0,025-3 | |||
| Metrische draadklasse (soorten) | mm | 1-120 (44) | 1-120 (44) | 1-120 (44) | 1-120 (44) |
| Inch-draad (soorten) | TPI | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) |
| Module-draadbereik (soorten) | MP | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) |
| Diameterwijdte van de draad (soorten) | DP | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) |
| Afstand spindelcentrum tot gereedschapsbasis | mm | 48 | 48 | 48 | 48 |
| Hoek van draaiknop van de werktuigstaaf | ° | ± 90° | ± 90° | ± 90° | ± 90° |
| Verplaatsingen op de dwarsglijbaan | mm | 520 | 580 | 580 | 630 |
| De bovenste glijbaan | mm | 300 | 300 | 300 | 300 |
| Grootte van het gereedschapsgedeelte | mm | 45x45 | 45x45 | 45x45 | 45x45 |
| Snelvoersnelheid | mm/min | Lange lijn: 3740; kruis: 1870; bovenste gereedschapspeld: 935 | |||
| Diameter van de staartvoet | mm | 160 | 160 | 160 | 160 |
| Volledige verplaatsing | mm | 300 | 300 | 300 | 300 |
| Schoppenvoetpen | - | MT6 | MT6 | MT6 | MT6 |
| Hoofdmotorvermogen | kw | 22 | 22 | 22 | 22 |
| De lengte van de machine | mm | 4600/5100/6100/7100/8100/9100/11100/13100/15100/- | |||
| Breedte van de machine | mm | 2150 | 2150 | 2150 | 2150 |
| Hoogte van de machine | mm | 1700 | 1825 | 1950 | 2150 |
| Standaard accessoires:
| Optioneel accessoire: |
|
|
|
| Kenmerken |
De horizontale draaibank is geschikt voor de verwerking van grote en middelgrote onderdelen van gietstukken, staal en niet-ijzeren metalen.vervelend en nestend, en kan metrische verschillende interne en externe draden, zoals inch, modulus en diameter draaien.
1.Hoge stijfheid van het totale bed met 755 mm bedspanning, waardoor de machine een sterke stabiliteit en hoge precisie heeft, en een laadvermogen van bed tot 6000 kg.
2.Spindel standaard door het gat voor de 130mm grote gat, en aannemen A2-15 spindel neus verbinding type, runout nauwkeurigheid van spindel is beter.
3.De werktuigmachine kan worden gebruikt om het korte conische oppervlak van de motor door de bovenste werktuigstaaf te snijden, en het lange conische oppervlak kan worden gedraaid door de bovenste werktuigstaaf en de longitudinale voeding.
4Hoog vermogen, hoge stijfheid en een breed snelheidsbereik voor een hoge snelheid en krachtig snijden, snelheidsbereik van 3,15-315 rpm met 33 snelheden.
5.Volgens de bewerkingsbehoefte kunnen klanten kiezen voor elektrische bewegende staart, de arbeidsintensiteit van de operator verminderen en de werkdoeltreffendheid verbeteren.
1- Bed met hoge stijfheid.
De interne ribben hebben een redelijke lay-out en een hoge stijfheid en de geleidingsrail gebruikt een middelfrequente blusproces.In het schuifgidsoppervlak, wordt de anti-kruip-geleidingsplaattechnologie toegepast en zijn de dynamische kenmerken zoals de wrijvingsdempingscoëfficiënt in een optimale toestand,het voorkomen van lage snelheidskruipen.
2.Hoge stijfheid en hoge precisie spindel.
De machine tool spindle lager neemt beroemde merkproducten. de spindle doos neemt een symmetrische structuur om de thermische vervorming gelijkmatig te maken en te voorkomen dat de verschuiving van het centrum van de spindle.Om de thermische vervorming te verminderen, wordt de kop gesmeerd met een oliebadcyclus.Verbeter de nauwkeurigheid en verhoog de stijfheid. De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluid te garanderen.kleine thermische vervorming en hoge precisie, waardoor de spindel gedurende lange tijd een relatief stabiele nauwkeurigheid behoudt.
3.spindeldoos met een warmte-symmetrische structuur om drift van de spindelas te voorkomen.
| Detail van de machine |
| Spindeldoos met spindelversnelling van 33 stappen | Standaard 4-kaak onafhankelijke chuck |
| | |
| Vervoer met PTFE-rails | Optioneel elektrisch bewegende staart |
| |
| Diameter 130 mm spindel door gat | 22 kW groot vermogen hoofdmotor |
| |
| Elektrische cabine volgens CE-norm | Facultatief 2/3-as DRO |
| |

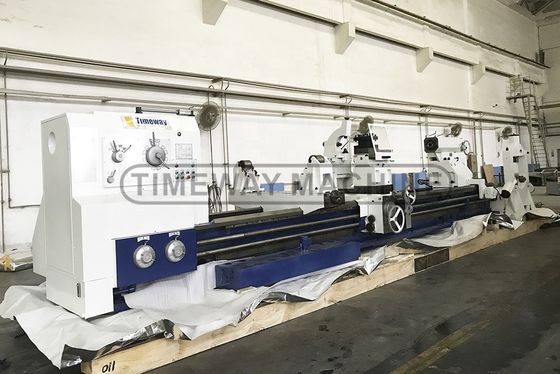

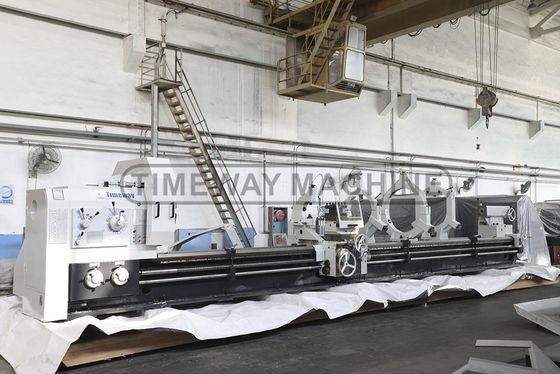

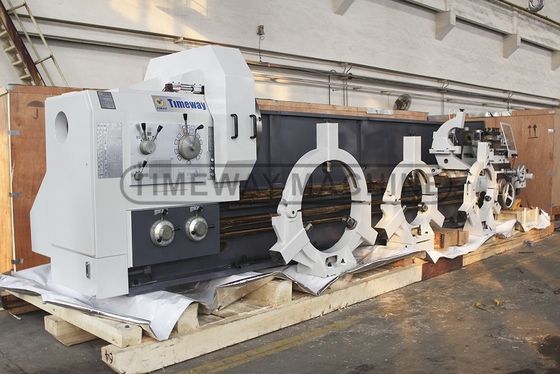

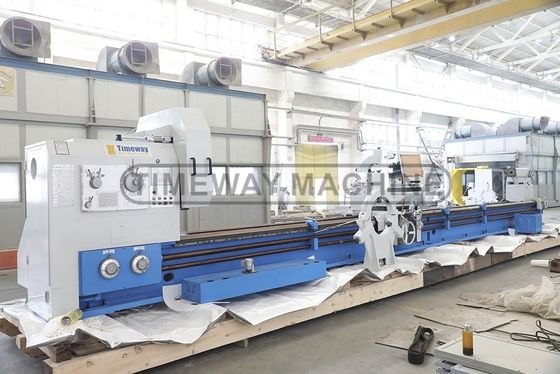

| Voltooide machine voor de zending |
| AL-1250Bx5000 |
|
| Al-1250Bx8000 |
| |
| Al-1600Bx10000 |
| |
| AL-1600Bx6000 |
|
| AL-1000Bx3000 |
|
V:Waarom Timeway Machine?
A:1. Hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V:Heeft u QC of veiligheidsnormen voor uw machines?
A:ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V:Wat is de MOQ?
A:1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V:Hoe zit het met de betalingsvoorwaarden?
A:(1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V:Hoe zit het met de garantie?
A:De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslang service voor de machine.
