3900 kg Gewicht 3725x1473x1622 mm Warmmachine draaibank Metalen draaibank voor het snijden van draden
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | AL-800Bx1500 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $25,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing |
| Levering vermogen: | 300 sets per maand. |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 1500 | Versnellingsbereik van de spindel ((rpm): | 6 - 800 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 550 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 11 |
| Spanning: | 220V/380V/400V/415V/440V/460V | Afmeting ((L*W*H): | 3725x1473x1622 mm |
| Gewicht (kg): | 3900 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | CNC of niet: | Normaal |
| Automatische rangschikking: | Semi-automatische | Kleur: | Als volgorde |
| Max. Draaiende Diameter: | 800 mm | Max. draaidiameter over het gat: | 1000 mm |
| Afstandslengte: | 300 mm | Max. werkstukgewicht: | 2000 kg |
| Z-as leidt schroefpitch: | 12 mm | Garens: | Metrische, Inch, Module, Diameter |
| Gidstype: | V-plat type | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 100 | Toepasselijke sectoren: | Bouwmaterialenwinkels, reparatieswinkels voor machines, fabrieken |
| Locatie van de showroom: | Canada, Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Duitsland, Rusland, Australië | Kerncomponenten: | Lagers, pompen, versnellingsbakken, motoren, versnellingsbakken, drukvaten |
| Max. Gekeerde lengte (mm): | 1350 MM. | Jaar: | 2021 |
| Haven: | Chinese haven | ||
Productomschrijving
| 2021 Hot China Engine Lathe Metal Turning Machine
¢ AL-800Bx1500 ¢
|
| Echte testen: |
| Snijvlak: | ||
|
|
|
|
| Snijdend oppervlak: | |
|
|
|
| Standaard accessoires:
| Optioneel accessoire: |
|
|
|
| Technische parameter: |
| Artikel 1 | Eenheid | AL-630B | AL-800B | AL-940B | |
| Capaciteit | Sling over het bed. | mm | 630 | 800 | 940 |
| Sling over het wagen | mm | 350 | 520 | 660 | |
| Max. lengte van het werkstuk | mm | 750, 1000, 1500, 2000, 3000, 4000, 5000, 6000, 7000, 9000, 10000, - | |||
| Max. draailengte | mm | 600, 850, 1350, 1850, 2850, 3850, 4850, 5850, 6850, 8850, 9850, - | |||
| De lengte van de geleidingsbaan | mm | 550 | 550 | 550 | |
| Spindel | Spindel neus |
| C11 | ||
| Spindelgat | mm | 110 | |||
| Taper gat van spindel |
| 1:20/120 | |||
| Verscheidenheid van spindelsnelheden | r/min | 7.5 tot 1000 | 6~800 | 6~800 | |
| Aantal spindeltoerentallen |
| 18 soorten | |||
| Voedingsbeweging | Langetermijn en dwars | r/min | 64■ 0,1 tot 24.32 | ||
| Kruis-langsvoerpercentage |
| 1/2 | |||
| Schroefstand van de schroef | mm | 12 | |||
| Aantal en bereik van de metrische draad | mm | 501~240 mm | |||
| Aantal en bereik van inch draad | TPI. | 26■ 14 ~ 1 | |||
| Aantal en bereik van de moduladraden | mm | 530,5-120 mm | |||
| Aantal en bereik van het diameterdraad | TPI. | 24- 28 tot 1 | |||
| De snelheid van het vervoer | mm/min | 4000 | |||
|
| Max. verplaatsing van de dwarsslider | mm | 440 | 540 | 570 |
| Max. verplaatsing van de bovenste glijbaan | mm | 200 | |||
| Afdeling van de gereedschapsstaaf | mm | 32 | |||
| Tailstock | Diameter van de staartvoet | mm | 100 | ||
| Voertuig van de staartvoet | mm | 250 | |||
| Taper gat van staartvoet |
| Morse 5 | |||
| andere | Hoofdmotorvermogen | kw | 11 | ||
| Machinemassa | kg | 3200, 3400, 3700, 4200, 4700, 5800, 6800, 7800, 8800, 10800, 11800, - | 3400, 3600, 3900, 4400, 4900, 6000, 7000, 8000, 9000, 11000, 12000, - | 3900, 4100, 4400, 4900, 5400, 6500, 7500, 8500, 9500, 11500, 12500, - | |
| Algemene afmetingen van de machine | Lange | mm | 2958, 3275, 3725, 4225, 5225, 6275, 7355, 8355, 9275, 11275, 12275,- | ||
| Breedte | mm | 1393 | 1437 | 1430 | |
| Hoogte | mm | 1537 | 1622 | 1690 | |
| Kenmerken: |
- Deze machine draaibank is voornamelijk geschikt voor het draaien van interne en externe cilindrische, conische en andere schommelvlakken, alsmede van verschillende metrische, inch-module en diametrische toonhoogte draden.Ze kunnen ook worden gebruikt voor het openen van oliegroeven en sleutels.
- De zijkant van het bed is gemaakt van dubbelribplaten en de vorm van de binnenste ribben is een combinatie van doos- en scharnierribben.
- Op het schort is er een apparaat dat wordt bediend door een enkele hendel, dat wordt gebruikt voor een snelle doortocht van de wagen.
- Het remmen van de spindel en de verandering van de rotatierichting worden door een hydraulisch systeem of volgens keuze met de hand geregeld.
- Het zadelgeleid wordt gelijmd met zachte slijtagebestendige materialen.
- We kunnen automatisch voedingsmechanisme voor de draaibank uitrusten.
- De bovenste glijbaan kan onafhankelijk worden gebruikt voor het draaien van korte kegels of in combinatie met longitudinale voeding van lange conische oppervlakken.
| Detail van de machine: |

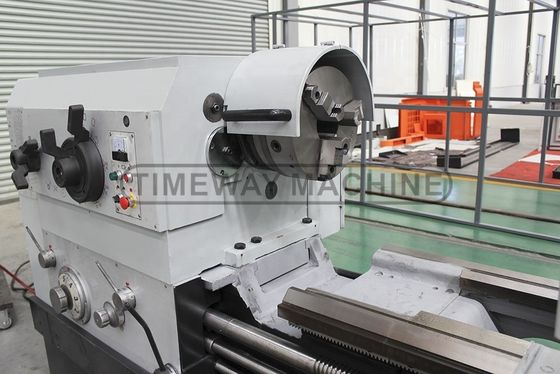

| Drie-koppel:
C11 spindel neus voor snel aansluiten 3-kaak of 4-kaak chuck. Optioneel schutter voor de veiligheid van de bedieners. |

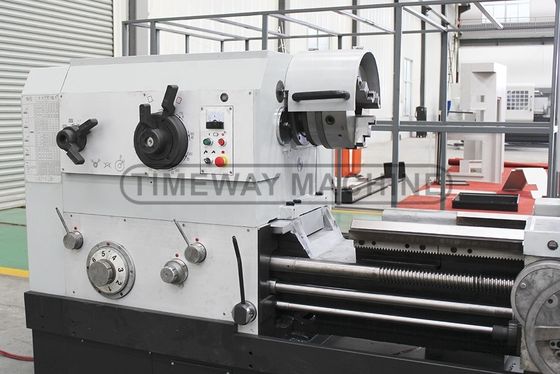

| | Hoofdslag:
18 stappen spindel snelheid voor verschillende soorten verwerkingsbehoeften.
|

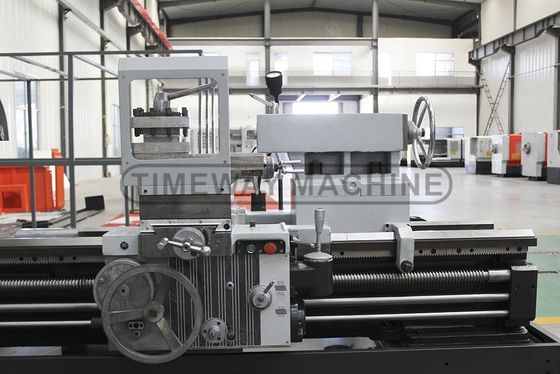

| | Voertuig en staart:
Alle schuifoppervlakken worden handmatig geschraapt, de kloof is minder dan 0,04 mm, om de machine nauwkeurig en soepel te laten bewegen. |
| Verschil (facultatief):
De draaibank is voorzien van een afneembare opening voor het bewerken van schijfonderdelen met een grote diameter. |

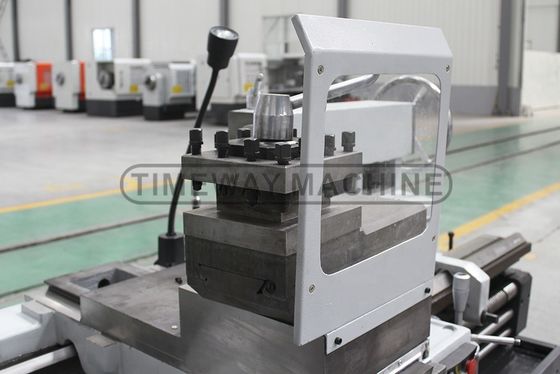

| 4-stations gereedschapspost:
Handmatige 4-stations gereedschapspost is standaard, hoge positioneringsnauwkeurigheid. |

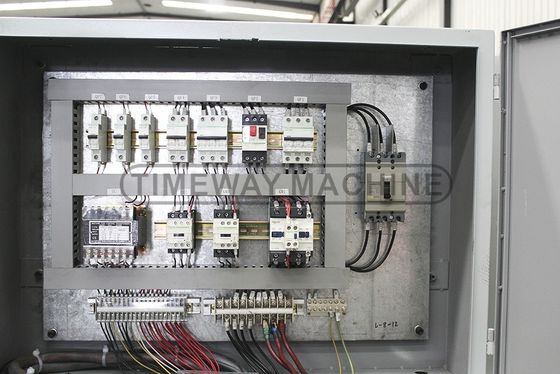

| CE-norm e-elektrische kast:
Gebruik Schneider elektrische componenten, hoge stabiliteit en betrouwbare werking. |

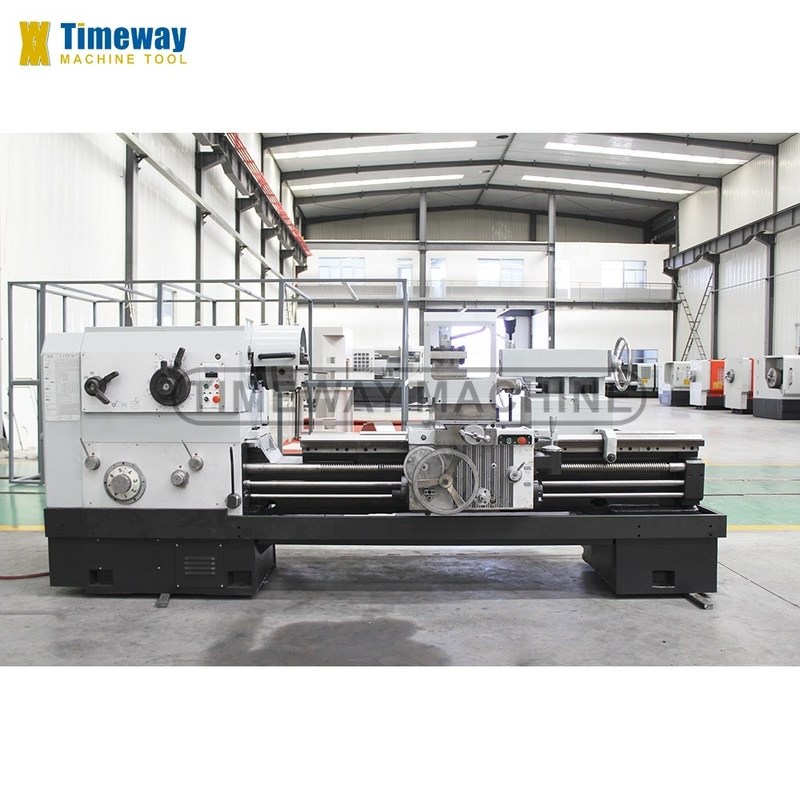

| Voltooide machine: |
| Klaar voor verzending: |
