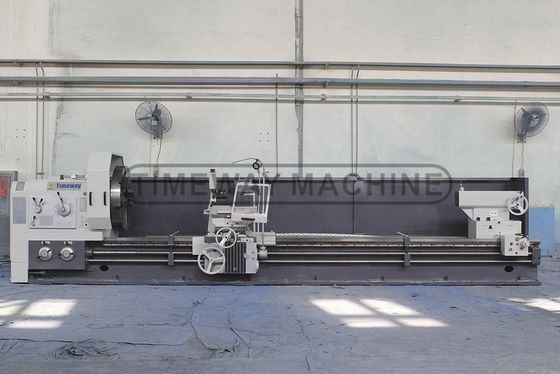

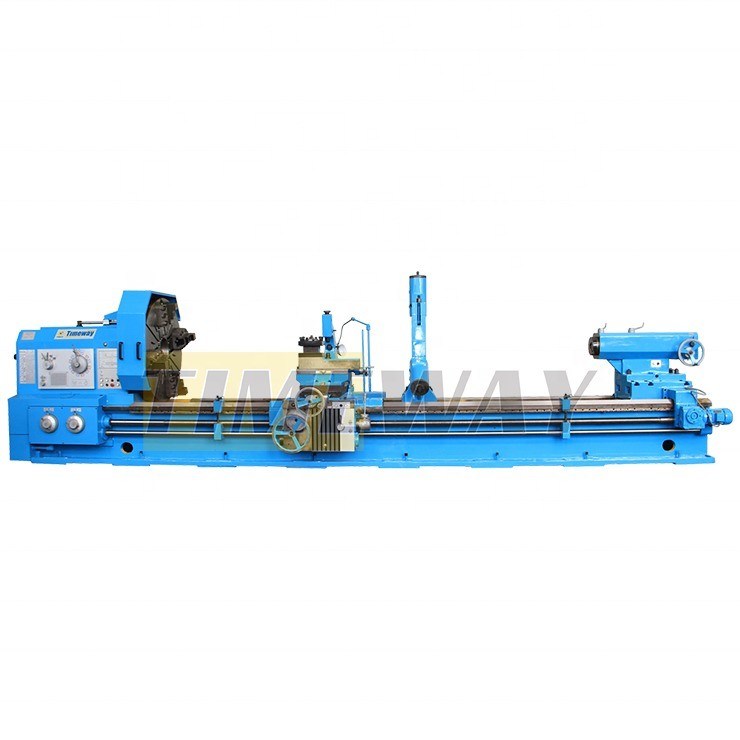

Hoge-precisie zware halfautomatische draaistaken voor machines die draaien Werknauwkeurigheid IT6
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | AL-1250Bx5M |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $60,000.00/sets 1-2 sets |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 5000 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 755 |
| Type: | horizontaal | Spanning: | 220 V tot en met 460 V |
| Afmeting ((L*W*H): | 8100x2150x1825 mm | Gewicht (kg): | 14000 KG |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoge stijfheid |
| Tipe in de handel brengen: | Warm product 2021 | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Max. Gewicht van Werkstuk (kg): | 6000 | Spindelconner: | Metrische 140 |
| Snijmoment: | 0 N.m | Velociteit van de snelle voeding ((mm/min): | 0 - 3740 mm/min |
| Voersnelheid (mm/min): | 0 - 1870 mm/min | Gereedschapspoststations: | 8, 4, 6, 12 |
| Werknauwkeurigheid: | IT6 | Ruwheid van het oppervlak: | Ra1,6um |
| Afstand van verbindingsoppervlakken: | met een breedte van niet meer dan 50 mm | Tornosniveau: | met een breedte van niet meer dan 50 mm |
| Max. schommeling over bed: | 1250 mm | Max. Schommeling over Dwarsdia: | 865MM |
| Laadlagers: | 6000 kg | Langetermijnsnelvoersnelheid: | 3740 mm/min |
| De snelheid van de snelstroominvoer: | 1870 mm/min | De snelheid van de topsnelheid van het werktuig: | 935 mm/min |
Productomschrijving
Beschrijving van de producten
Inleiding:
Wij, "Timeway Machine" bieden een breed assortiment van zware draaibanden, te beginnen met 150 mm tot 1000 mm Centrumhoogte, en afstand tussen de centra van 750 mm tot 6000 mm.
Voor de zware draaistellen is er een verschil in de afstand tussen de middelpunten van 8000 mm tot 18000 mm, maximaal gewicht van het gewicht van 3 tot 32 ton en de breedte van het bed (600 mm, 755 mm, 1100 mm,1600 mm) worden dienovereenkomstig verhoogd langs de schommel en het gewicht van de machine om een sterkere stabiliteit en een langere levensduur te garanderen..
Kenmerken:
Hoogprecise draaibanden
1. Bed met hoge stijfheid Gecast in heel stuk, doos type interne structuur, van hoge stijfheid, met geharde geleiding, TSF gecoate wagen om de mogelijkheid van lage snelheid stick-slip te minimaliseren.
2. Hoofdspindel met hoge stijfheid en hoge nauwkeurigheid Spindel wordt geleverd met lager van beroemde merk, spindel-box
Wij, "Timeway Machine" bieden een breed assortiment van zware draaibanden, te beginnen met 150 mm tot 1000 mm Centrumhoogte, en afstand tussen de centra van 750 mm tot 6000 mm.
Voor de zware draaistellen is er een verschil in de afstand tussen de middelpunten van 8000 mm tot 18000 mm, maximaal gewicht van het gewicht van 3 tot 32 ton en de breedte van het bed (600 mm, 755 mm, 1100 mm,1600 mm) worden dienovereenkomstig verhoogd langs de schommel en het gewicht van de machine om een sterkere stabiliteit en een langere levensduur te garanderen..
Kenmerken:
Hoogprecise draaibanden
1. Bed met hoge stijfheid Gecast in heel stuk, doos type interne structuur, van hoge stijfheid, met geharde geleiding, TSF gecoate wagen om de mogelijkheid van lage snelheid stick-slip te minimaliseren.
2. Hoofdspindel met hoge stijfheid en hoge nauwkeurigheid Spindel wordt geleverd met lager van beroemde merk, spindel-box
Specificatie | Eenheid | AL-1000B | AL-1250B | AL-1400B | AL-1600B | ||||
*Capaciteit | Centrumhoogte | mm | 500 | 625 | 700 | 820 | |||
Sling over het bed. | mm | 1000 | 1250 | 1400 | 1640 | ||||
Sling over het wagen | mm | 615 | 865 | 1015 | 1250 | ||||
Maximale lengte van het werkstuk | mm | 1500/3000/5000/6000/8000/10000 | |||||||
/12000/14000/16000/18000 | |||||||||
Maximale draailengte | mm | Voor de toepassing van deze verordening geldt: | |||||||
/11800/13800/15800/17800 | |||||||||
Max.gewicht van het werkstuk | ton | 6 (facultatief 8 ton) | |||||||
Breedte van de geleidingsweg | mm | 755 | |||||||
* Spindel | Spindel neus | mm | A2-15 ((8XM22) | ||||||
Spindelboor | mm | 130 | |||||||
Taper gat van spindel | 1:20/140 | ||||||||
Aantal voorwaarts draaiende snelheden | 21 | ||||||||
Aantal omkeringstijden | 12 | ||||||||
Spindel snelheden (voorwaarts) | r/min | 3.15-315 | |||||||
spindel snelheden ((achteruit) | r/min | 3.5-291 | |||||||
* Voeding | Aantal voedingsmiddelen per omwenteling | 56/56 | |||||||
(langs/overzijde) | |||||||||
Voeding per omwenteling ((Langetermijn) | mm | 0.1-12 ((0.004"-0.473") | |||||||
Voeding per omwenteling ((Transversaal) | mm | 0.05-6 ((0.002"-0.236") | |||||||
Voeding per omwenteling ((Bovenste gereedschapspeld) | mm | 0.025-3(0.001"-0.118") | |||||||
*Daden | Aantal en bereik van de metrische draad | mm | 44;1-120 mm | ||||||
Aantal en bereik van inch draad | TPI. | 3128-1/4 | |||||||
Aantal en bereik van de moduladraden | mm | 45:00,5-60 mm | |||||||
Aantal en bereik van de diameters | D.P. | 381 / 2-56DP | |||||||
een laag draad | |||||||||
*Vracht | Afstand tussen spindelcentrum | mm | 48 | ||||||
de lijn- en gereedschapsruimte | |||||||||
Afdeling van de gereedschapsstaaf | mm | 45 | |||||||
Swingbereik van de werktuigstaaf | ° | ± 90° | |||||||
Maximale verplaatsing van het voertuig | mm | 1450/2950/4950/5950/7950/9950 | |||||||
/11950/13950/15950/17950 | |||||||||
Maximale verplaatsing van de bovenste glijbaan | mm | 300 | |||||||
Maximale afstand van de dwarsslider | mm | 520 (((20") | 580 (((22") | 580 | 630 (((24") | ||||
Werktuigpostvervoer per beurt van de | mm | 0.05(0.002") | |||||||
met een diameter van niet meer dan 20 mm, | |||||||||
Snelle reissnelheid ((langslijn) | mm/min | 3740 | |||||||
Snelle snelheid ((Transversaal) | mm/min | 1870 | |||||||
Snelle reissnelheid ((Bovenste dia) | mm/min | 935 | |||||||
*Tailstock | Diameter van de staartvoet | mm | 160 (((6") | ||||||
Voertuig van de staartvoet | mm | 300 (((12") | |||||||
Taper gat van staartvoet | Morse 6 | ||||||||
*Motor | Hoofdmotorvermogen | kw | 22 | ||||||
· 4-kaak onafhankelijke chuck · Steady rest (langer dan 3 M) · Volgt rust (langer dan 3 m) · Handmatig bewegende staart · Dood midden van de staart · 4-station gereedschapspost · Koelsysteem · Werklamp · Gereedschappen en gereedschapskist · Evenwichtige wig en bouten · Handleiding (Engels) | · Gezichtsplaat · Digitale indicator met 2 of 3 assen · Elektrisch bewegende staart · Chuck bewaker · Bescherming van gereedschapsposten · Achterste spatscherm · Snel wisselend gereedschapspunt · Slijpstuk |
