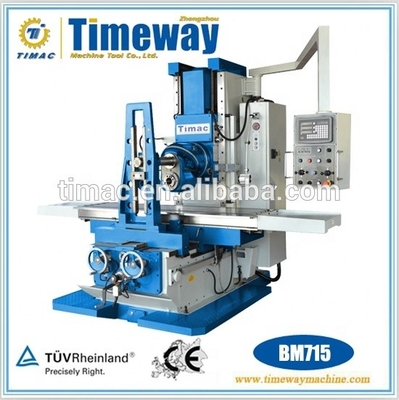

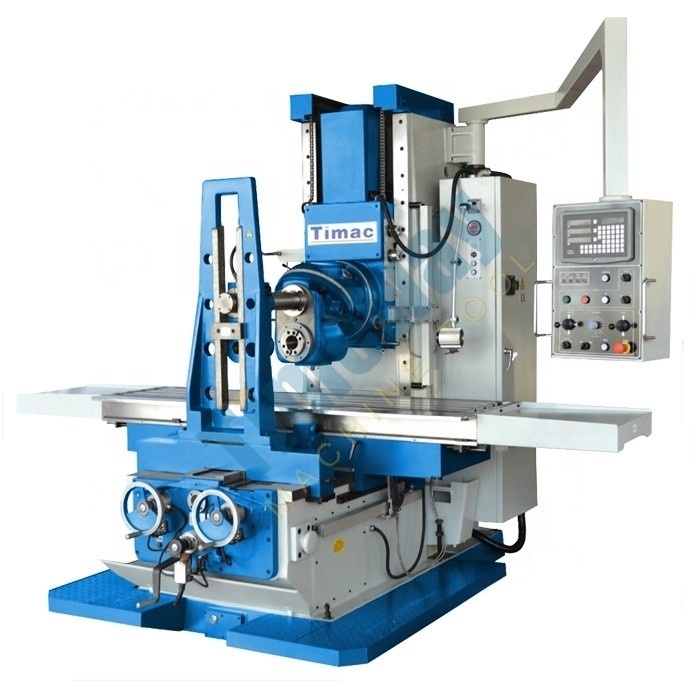

Verticale freesmachine met een gewicht van 7300 kg voor zware bewerkingen
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | BM715 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $30,000.00/sets 1-1 sets |
| Verpakking Details: | In plywoodzakken. |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Tabelverplaatsing (X) (mm): | 1500 | Bewerkingscapaciteit: | Zwaar werk |
|---|---|---|---|
| Tabelverplaatsing (Y) (mm): | 670 | Tabelverplaatsing (Z) (mm): | 670 |
| Spindelconner: | ISO50 | Versnellingsbereik van de spindel ((rpm): | 40 - 1600 t/m |
| Type: | Verticaal | Spindelmotorvermogen ((kW): | 7.5 |
| Spanning: | 380 V 50 Hz | Afmeting ((L*W*H): | 3300x2380x2750 mm |
| Gewicht (kg): | 7300 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Tipe in de handel brengen: | andere |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Naverkoopservice: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| Tafelgrootte: | 2100 x 500 mm | Max. Gewicht van het werkstuk: | 2000 kg |
| Langeafstandsverkeer (X-as): | 1500 mm | Spindelconner: | ISO 507:24 |
| Gewicht: | 7300 kg | Kracht: | 7.5 kW |
| Kruisvervoer (Y-as): | 670mm | Verticale verplaatsing (Z-as): | 670mm |
| Aantal assen: | 3 | Voorwaarde: | Nieuw |
| Toepasselijke sectoren: | Bouwmaterialen winkels, reparatieshops voor machines, fabrieken, reclamebedrijf | Locatie van de showroom: | Roemenië, Zuid-Afrika, Oezbekistan, Maleisië, Australië, Canada, Indonesië, Thailand |
| Kerncomponenten: | Lagers, motoren, overige | Lijstreis (mm): | 1500c670c670 |
| Jaar: | 2022 | Haven: | Chinese haven. |
Productomschrijving
Vervaardiging van elektrische elektrische apparaten
BM715
Kenmerken:
- Servomotoren op de X-, Y- en Z-as zorgen voor respons, nauwkeurigheid en consistent voeden.
- Micro-schakelaar op de handmatige kniehandgreep voor extra veiligheid van de bediener.
- Gereedschapskist en bedieningshandleiding.
- Een kogelschroef op de X- en Y-as zorgt voor een soepele en nauwkeurige werking.
- Koelmiddel systeem en halogeen licht inbegrepen.
- Vierkante constructie glijden voor X, Z-as om de stijfheid te maximaliseren.
- Handwielen van de koppeling X- en Y-as.
- Automatische olie-smeermomp en -reservoir.

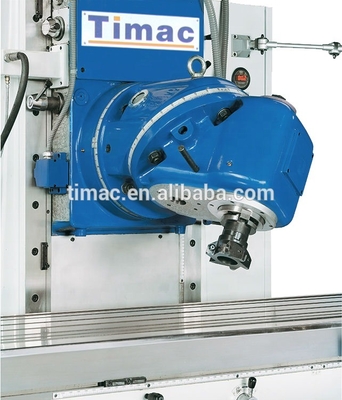

- Universal hoofd draait naar horizontale positie.
Inleiding tot de hoofdstructuur:
- Grote machinebedden, brede kolommen en een hoog intrinsiek gewicht - Krachtpakket voor het bewerken van grote onderdelen en capaciteit voor het verwijderen van zware chips.
- Een uiterst stijve, grote dooskolom, gemaakt van hoogwaardig gietijzer, biedt een solide basis voor optimale werkresultaten.
- Extra brede leidingen zorgen voor maximale stabiliteit en precisie bij hoge belastingen.
- Extra long table travel distance(1500mm) and large table setup area (2100x500mm) allow machining of large single parts or interactive machining of several parts - to give you a leading edge over your competition.
- Breed spindelversnellingsbereik van 40 tot 1600 t/min.
- Oneindig variabele lineaire en kruisvoeding.
- Besturingspaneel op een lange uitstrekkende arm die door de bediener ideaal kan worden geplaatst.
Technische parameter:
| Specificatie | BM715 | |
| Tabel | Tafelgrootte | 2100x500 mm |
| T-slotnummer/breedte/afstand | 4-20-100 mm | |
| Max. belasting van tafel | 2000 kg | |
| Bewerkingsbereik | Langeafstandsverkeer (X-as) | 1500 mm |
| Kruisvervoer (Y-as) | 670 mm | |
| Verticale verplaatsing (Z-as) | 670 mm | |
| Hoofdspindel | Spindelconic | ISO 507:24 |
| Spindel snelheidsstap | 12 stappen, 40-1600 tpm ((60 Hz) 12 stappen, 35-1345 rpm ((50HZ) | |
| Afstand van de spindelas tot het kolomoppervlak | 610 mm | |
| Afstand van spindel neus tot tafeloppervlak | 0-670 mm | |
| Voeders | Langetermijn/kruisvoeding | 20-1800 mm/min (variabel) |
| Verticale voeding | 10-900 mm/min (variabel) | |
| Langetermijn/snelheid | 3500 mm/min | |
| Verticale snelheid | 1750 mm/min | |
| Motorvermogen | Hoofdmotor | 7.5 kw |
| Voedingsmotor | 2 kw | |
| Liftmotor voor kopstukken | 2 kw | |
| Koelmotor | 550 w | |
| Andere | Afmetingen van de verpakking | 2280x2280x2820 mm |
| Algemene afmetingen | 3300x2380x2750 mm | |
| N.W/G.W. | 7300/8000 kg | |
Standaard accessoires:
•ISO50 Set van freesbuizen ((8 stuks); •ISO50 Freesbalk ((φ40 mm);
•horizontale freesbalk ((φ32 mm); •horizontale drager van de freesbalk;
•Tekenbalk;•724 Taper sleeve;
•Quartzlamp;•Gereedschapskist;
•Oliepistool;•met een breedte van niet meer dan 15 mm;
•met een breedte van niet meer dan 50 mm;•met een breedte van niet meer dan 15 mm;
•Elektrische onderdelen volgens de CE-norm;•Handleiding (Engelse editie);
Optioneel accessoire:
• 3 assen DRO; • ballen rollende loodschroef voor X & Y-assen;
• 200 mm machinewijdte; • universele splitskop;
• roterende tafel 500 mm; • spindelbescherming (oogbescherming);
