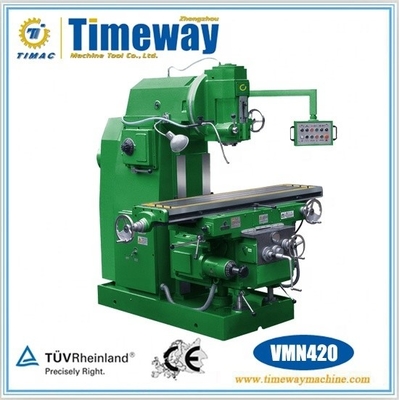

Verticale kniefreesmachine met hoge productiviteit met afmetingen 2522x2265x2432mm
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
| Modelnummer: | VMN420 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $18,000.00/sets 1-1 sets |
| Verpakking Details: | Houten behuizing (kan worden gefumineerd) |
| Levering vermogen: | 300 Reeks/Reeksen per Maand |
|
Gedetailleerde informatie |
|||
| Tabelverplaatsing (X) (mm): | 1200 | Bewerkingscapaciteit: | Lichte Plicht |
|---|---|---|---|
| Tabelverplaatsing (Y) (mm): | 360 | Tabelverplaatsing (Z) (mm): | 470 |
| Spindelconner: | Niet:50 | Versnellingsbereik van de spindel ((rpm): | 22 - 1100 t/m |
| Type: | Verticaal | Spanning: | Klantvereiste |
| Afmeting ((L*W*H): | 2522 x 2265 x 2432 mm | Gewicht (kg): | 4500 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoge productiviteit |
| Tipe in de handel brengen: | Warm product 2019 | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Naverkoopservice: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland | CNC of niet: | Normaal |
| Kleur: | Groen | Tafelgrootte: | 420x1800 mm |
| T-groeven: | 3-18-90 mm | Max. Gewicht van het werkstuk: | 800 kg |
| X/Y/Z-as: | 1200/360/470 mm | Spindelconner: | 7- Nee.50 |
| De waaier van de assnelheid: | 30-1500 tpm ((18 stappen) | Na garantie service: | Online ondersteuning |
| Aantal assen: | 3 | Voorwaarde: | Nieuw |
| Toepasselijke sectoren: | Fabriek | Locatie van de showroom: | Chili, Algerije, Bangladesh, Oekraïne |
| Kerncomponenten: | PLC's | Haven: | Chinese haven |
Productomschrijving

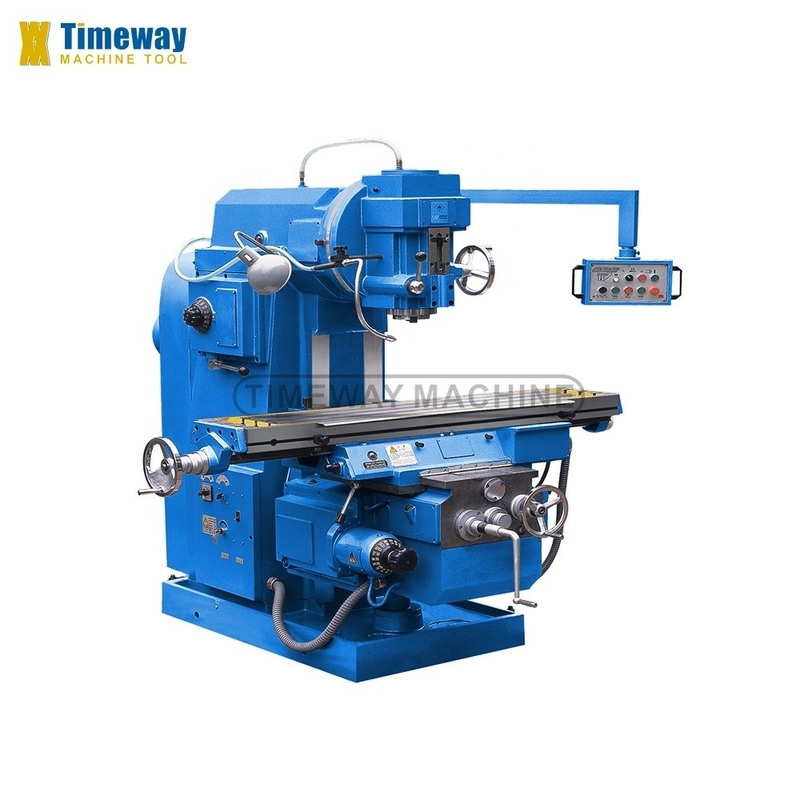

Verticale kniefreesmachine

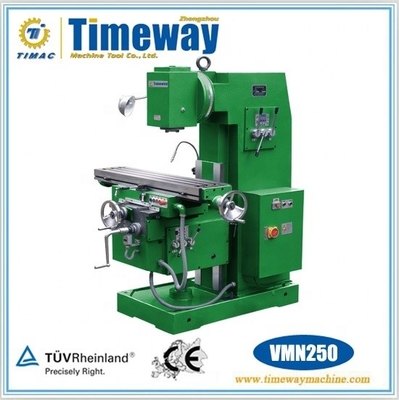

VMN250 VMN300 VMN320 VMN360 VMN420
Kenmerken:
- De serie verticale kniefreesmachine is een machine voor algemeen gebruik met een breed bereik.
- De machine is gemonteerd met gevel-, cilindrische, zij-, beval- en gevormde freesmachines en is geschikt voor het bewerken van vlakke, hellende oppervlakken, gleufjes en tandwielen op diverse werkstukken.
- Uitgerust met optionele accessoires, zoals draaitafel en splitskop, kan de machine worden toegepast op veelzijdige verwerking, het is een ideale machine voor bewerkingsproces, onderhoud, instrument,strijkijzers en vormen.
- Verticale freeskop kan ±45° draaien, spindelpen kan verticaal bewegen (zonder VMN250), werktafel kan automatische voeding en snelle voeding op de X/Y/Z-as realiseren.
- Verhardde en gegronde leidingen zorgen voor de algehele nauwkeurigheid en bewerkingsnauwkeurigheid van de machine.
- De machine is voorzien van een krachtige motor en een grote snelheid, zodat de machine met een legeringssnijmachine snelle snijwerkzaamheden kan verrichten.
- Optimalisatie van de hele structuur van de machine, hebben voldoende stijf en stabiel, kan sterk snijden voor zware werkstukken realiseren.
- Uitgerust met een compleet koelmiddel- en smeersysteem, waardoor de onderhoudskosten worden verlaagd.
- Volgens de eisen van de klant kunnen we een digitale afleesinstallatie installeren.
Technische parameter:
| Specificatie | Eenheid | VMN250 | VMN300 | VMN320 | VMN360 | VMN420 |
| Grootte van de werktafel | mm | 250x1100 | 300x1250 | 320x1320 | 360x1600 | 420x1800 |
| T-slot ((NxWxD) | mm | 3x14x63 | 3x14x63 | 3x18x80 | 3x18x80 | 3x18x90 |
| Max. draagkracht van de werktafel | kg | 250 | 250 | 550 | 550 | 800 |
| Langeafstandsverkeer (X) | mm | 720 | 750 | 800/780 | 1020/1000 | 1200/1180 |
| Kruisvervoer (Y) | mm | 265 | 265 | 300/280 | 300/280 | 360/350 |
| Verticale beweging (Z) | mm | 410 | 410 | 410/400 | 410/400 | 470/450 |
| Voersnelheidsstappen | stappen | 12 | 12 | 18 | 18 | 18 |
| Versnellingsbereik: - Lange X. | mm/min | 12-560 | 15-800 | 15 tot en met 750 | 15 tot en met 750 | 22-1100 |
| - Kruis de Y. | mm/min | 12-560 | 15-800 | 15 tot en met 750 | 15 tot en met 750 | 22-1100 |
| - Verticaal Z. | mm/min | 5-226 | 6-270 | 5.7-280 | 5.7-280 | 8.3-410 |
| Snelvoerbereik: - Lange X. | mm/min | 1780 | 2100 | 2250 | 2250 | 2400 |
| - Kruis de Y. | mm/min | 1780 | 2100 | 2250 | 2250 | 2400 |
| - Verticaal Z. | mm/min | 720 | 880 | 844 | 844 | 900 |
| Max.rotatiehoek van de verticale freeskop | ° | ± 45° | ± 45° | ± 45° | ± 45° | ± 45° |
| Afstand van spindel neus tot werktafeloppervlak | mm | 60 tot en met 470 | 60 tot en met 470 | 50 tot en met 460 | 50 tot en met 460 | 40 tot en met 510 |
| Afstand van het spindelcentrum tot de verticale geleidingsweg | mm | 290 | 290 | 380 | 380 | 450 |
| Afstand van het midden van de werktafel tot de verticale gids | mm | 160 tot en met 430 | 152 tot en met 417 | 235 tot en met 535 | 235 tot en met 535 | 235 tot en met 535 |
| Spindelgatconic | - | 7- Nee.40 | 7- Nee.40 | 7- Nee.50 | 7- Nee.50 | 7- Nee.50 |
| De diameter van de scheepsvorming | mm | Φ27 | Φ22, Φ27 | Φ32, Φ40 | Φ32, Φ40 | Φ32, Φ50 |
| Spindelvoetvervoer | mm | - | 70 | 75 | 75 | 85 |
| Spindel snelheidsstappen | stappen | 12 | 12 | 18 | 18 | 18 |
| Spindelversnellingsbereik | r/mm | 35 tot en met 1600 | 35 tot en met 1600 | 30 tot en met 1500 | 30 tot en met 1500 | 30 tot en met 1500 |
| Hoofdmotorvermogen | kw | 4 | 4 | 7.5 | 7.5 | 11 |
| Motorvermogen | kw | 0.75 | 0.75 | 1.5 | 1.5 | 3 |
| Afmetingen van de machine | cm | 167x135x180 | 165x154x192 | 230x170x209 | 230x206x209 | 252x226x243 |
| Afmetingen van de verpakking | cm | 154x150x213 | 167x158x204 | 222x190x232 | 224x208x232 | 247x240x272 |
| Gewicht van de machine | kg | 1800 | 1800 | 3200 | 3370 | 4700 |
| Spanning/frequentie | V/HZ | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 |
Op basis van de eisen van de klant kunnen wij de machineleidingen, de werktafel en de laadcapaciteit ontwikkelen.

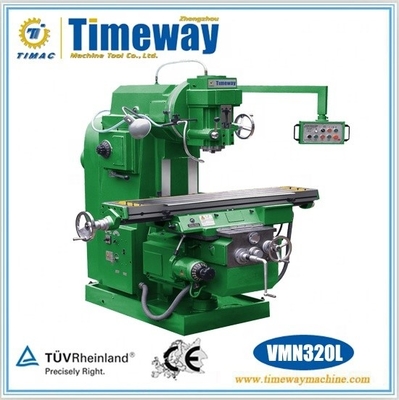

| Specificatie | Eenheid | VMN320L | VMN420L |
| Grootte van de werktafel | mm | 320x1600 | 428x2000 |
| T-slot ((NxWxD) | mm | 3x18x80 | 3x18x100 |
| Max. draagkracht van de werktafel | kg | 550 | 800 |
| Langeafstandsverkeer (X) | mm | 1020/1000 | 1250/1230 |
| Kruisvervoer (Y) | mm | 300/280 | 420/410 |
| Verticale beweging (Z) | mm | 410/400 | 480/470 |
Standaard accessoires:
- Tekenbalk
- Centrale smeermethode
- Werklamp
- Koelmiddelstelsel
- Bewerkingsinstrumenten
- Handleiding.
Optioneel accessoire:
- Verminderingsmantel
- Digitale aflezing van 2/3-as
- met een gewicht van niet meer dan 50 kg
- Deeltjes en delen daarvan
- Machinaal vis
- Roterende werktafel
- Verdeelhoofd
