970 mm breedte hoge precisie zware werkzaamheden horizontale handleiding draaibank met 1 en 970 mm bed breedte
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC, TIMEWAY |
| Modelnummer: | AL-1400Cx8M |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $90,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 100 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 8000 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 970 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 22 |
| Spanning: | 220V-460V, 50/60HZ | Afmeting ((L*W*H): | 11020x1995x2325 mm |
| Gewicht (kg): | 22000 KG | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Concurrerende prijs | Tipe in de handel brengen: | Warm product 2021 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Max. Schommelingsdiameter: | 1400 mm |
| Max. Schommeling over Dwarsdia: | 1010 mm | Max. werkstukgewicht: | 10 ton (12 ton) |
| Max. draaikracht: | 45000 N | Asneus: | A2-15 |
| Kruisvervoer (X-as): | 650 mm | Langeafstand (Z-as): | 8000 mm |
| Max. Lengte van Werkstuk: | 18000mm | Dia. van spindelgat: | 130 mm |
| Garantieperiode: | 1 jaar | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 130 | Toepasselijke sectoren: | Bouwmaterialen, reparatie van machines, productie, detailhandel, energie en mijnbouw |
| Locatie van de showroom: | Canada, Turkije, Italië, Frankrijk, Duitsland, Brazilië, India, Australië | Kerncomponenten: | Lagers, pompen, versnellingsbakken, motoren, versnellingsbakken, drukvaten |
| Max. Gekeerde lengte (mm): | 7800 mm | Jaar: | 2020 |
| Haven: | Chinese haven | ||
Productomschrijving
| Hoogprecisie horizontale draaibank voor zware werkzaamheden
¢ AL-1400Cx8M ¢
|
| Inleiding: |
Wij, "Timeway Machine" bieden een breed assortiment van Universal Lathe, te beginnen met150 mmtot en met1000 mm Centrumhoogte, en afstand tussen de middelpunten van750 mmtot en met6000 mm.
Voor de zware draaibanden is er een afwijking van de afstand tussen de centra van8000 mmtot en met18000 mm
, Max. gewicht van het gewicht van3 tontot en met32 ton, en de breedte van het bed (600 mm, 755 mm, 970 mm, 1100 mm, 1600 mm)de snelheid en het gewicht van de machine moeten dienovereenkomstig worden verhoogd om een grotere stabiliteit en een langere levensduur te garanderen.
| Technische parameter: |
| Specificatie | Eenheid | AL-1400C | |
| Capaciteit | Sling over het bed. | mm | 1400 |
| Sling over het wagen | mm | 1010 | |
| Max. lengte van het werkstuk | mm | Voor de toepassing van deze verordening geldt de volgende voorwaarden: | |
| Max. lengte van het draaien | mm | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | |
| Bedbreedte | mm | 970 | |
| Max. koppel van de spindel | N.m. | 12590 | |
| Max. snijkracht | N | 45000 | |
| Max. kracht van de longitudinale | N | 18000 | |
| Max. gewicht van het werkstuk | kg | 10000 | |
| Spindel | Dia. van de spindel door het gat | mm | 130 |
| Taper gat van spindel | - | Metrische 140 | |
| Aantal voorwaarts draaien | soorten | 21 soorten | |
| Aantal achteruitdraaien | soorten | 12 soorten | |
| Verscheidenheid van spindelsnelheden | r/min | Voorwaarts:3.15-315, achteruit.3.5-291 | |
| Voeder & Garens | Langetermijn en dwars | soorten | 56 soorten |
| Bewegingsbereik van de voeding | mm | Langetermijn:0.1-12, dwars:0.05-6, bovenste glijbaan:0.025-3 | |
| Aantal metrische draden | soorten | 44 soorten | |
| Bereik van de metrische draad | mm | 1-120 | |
| Aantal inches draad | soorten | 31 soorten | |
| Bereik van duim draad | TPI | 28-1/4 | |
| Aantal moduladraden | soorten | 45 soorten | |
| Bereik van de module draad | mm | 0.5-60 | |
| Aantal dia. pitch draad | soorten | 38 soorten | |
| Bereik van dia. pitch draad | DP | 1/2-56DP | |
| Gereedschapspost | Grootte van de werktuigstaaf | mm | 45x45 |
| Swingbereik van de werktuigstaaf | ° | ± 90° | |
| Max. vervoer van het voertuig | mm | 2900/3900/4900/5900/7900/9900/11900/13900 | |
| Max. verplaatsing van de dwarsslider | mm | 650 | |
| Max. verplaatsing van de bovenste glijbaan | mm | 300 | |
| Vinnige gebruik van gereedschapsposten | mm/min | Langetermijn:3740, transversaal:1870, bovenste dia:935 | |
| Tailstock | Dia. van staartvoet | mm | 220 |
| Voertuig van de staartvoet | mm | 300 | |
| Verkorte gaten van staartvoet | - | Morse No.6# | |
| Andere | Hoofdmotorvermogen | kw | 22 |
| Vermogen van gereedschapspal | kw | 1.5 | |
| Algemene afmetingen van de machine | Lange | mm | 6020/7020/8020/9020/11020/13020/15020/17020 |
| Breedte | mm | 1995 | |
| Hoogte | mm | 2325 | |
| Gewicht van de machine | kg | 15000/16300/17500/18800/20500/22000/25500/27500 | |
| Accessoires: |
| Standaard accessoires:
| Optioneel accessoire: |
|
|
|
| Testwerkstuk: |
| Draaien van het buitenste oppervlak Nadat de machine voldoet aan alle geometrische nauwkeurigheid, zullen we de staaf op de horizontale draaibank testen, en controleer de werkelijke verwerking nauwkeurigheid (Rondheid en cilindrisiteit). | Draaiend oppervlak Nadat de machine voldoet aan alle geometrische nauwkeurigheid, bewerken we ook de plaatonderdelen en controleren we de verticaliteit van de dwarsslide. |
| |
| Detail van de machine: |
| Spindelbox en voedingsbox:
De hoge precisie draaibank kan door wisselhandgrepen meerstaps spindel snelheid en voedingssnelheid krijgen. De horizontale draaibank kan verschillende soorten draden snijden. Optioneel veiligheidsbeschermingsbeveiliging voor de 4-kaak-schok. |
| |
| Voertuig en vaste rust:
Hoog stijfheidsbed met een lengte van 970 mm, waardoor de machine een sterke stabiliteit en hoge precisie heeft. 3 stuks Steady rests zijn standaard voor de AL-1400Cx8M. De wagen kan automatische en snelle voeding realiseren. |
| |
| |

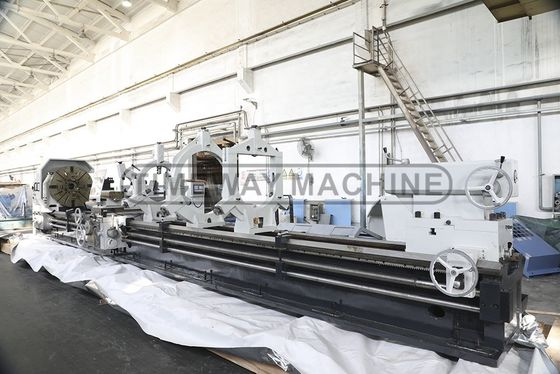

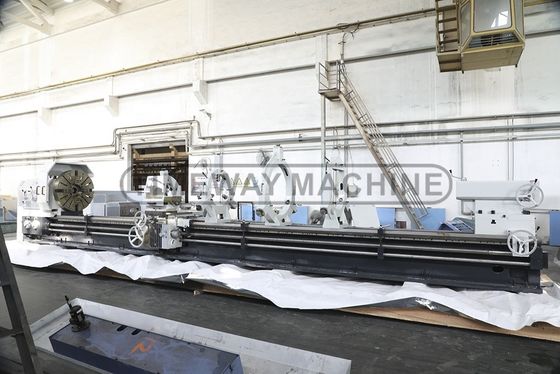

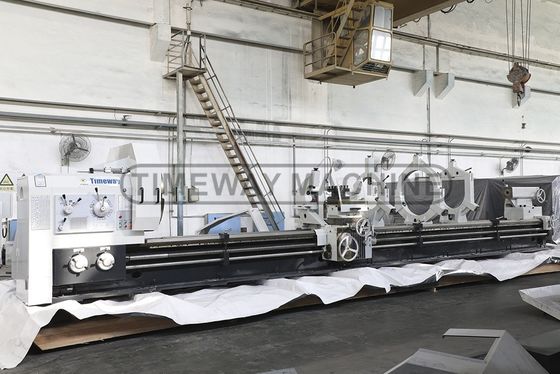

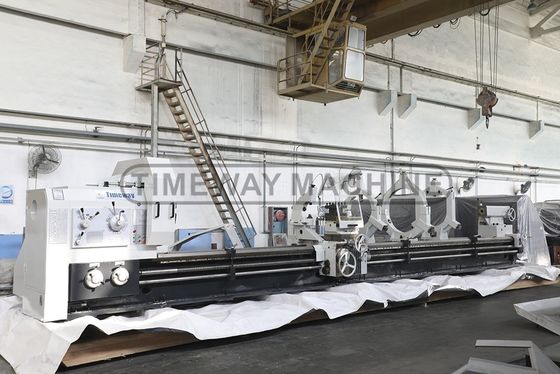

| Klaar voor verzending: |
V: Waarom kies je voor Timeway Machine?
A: 1, hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V: Heeft u QC of veiligheidsnormen voor uw machines?
A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V: Wat is de MOQ?
A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V: Hoe zit het met de betalingsvoorwaarden?
A: 1) T/T met 30% voorschot en 70% saldo vóór verzending;
2) Onherroepelijke LC bij zicht;
3) Western Union, MoneyGram, enz.
V: Hoe zit het met de garantie?
A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
