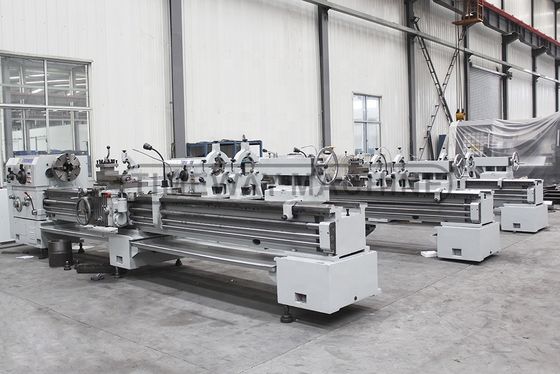

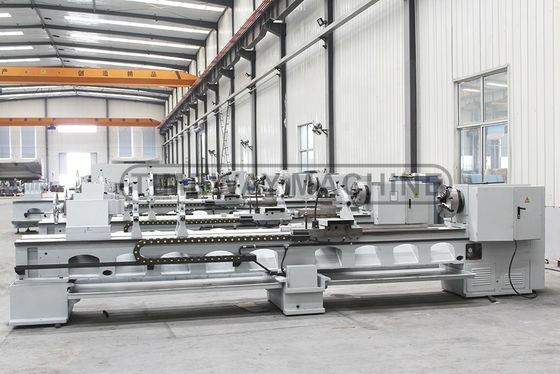

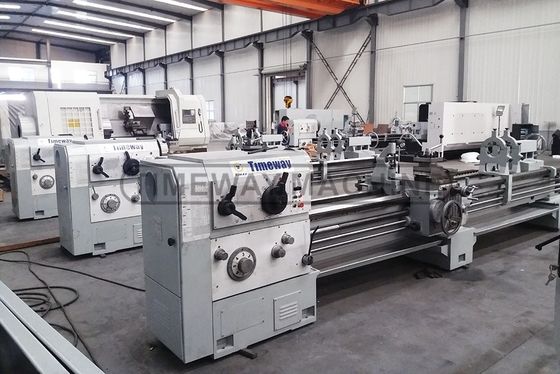

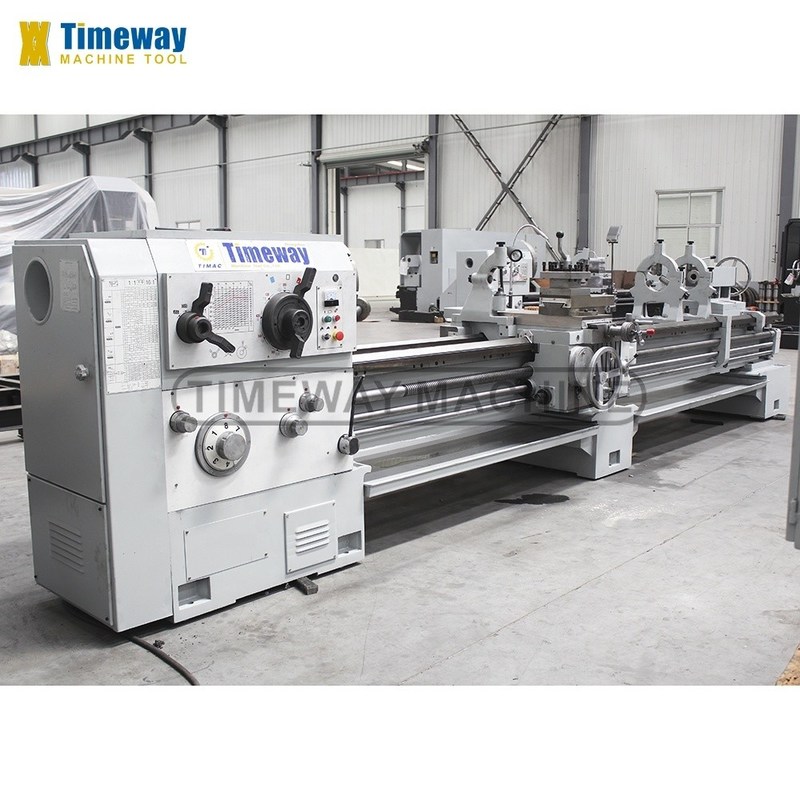

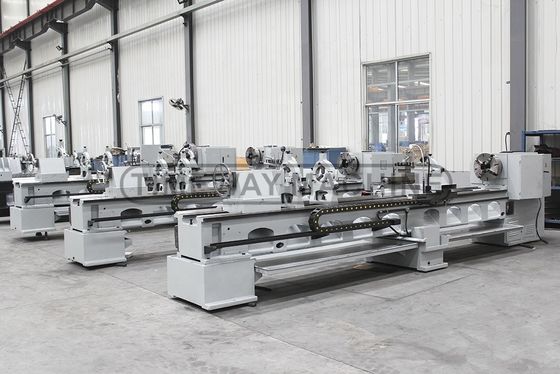

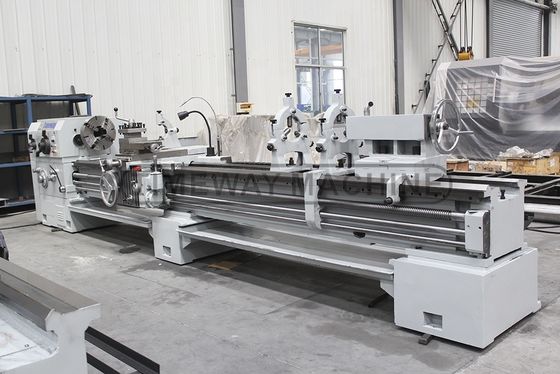

Werkstuk voor zware werkzaamheden voor zware bewerking 7355x1393x1537 mm horizontale draaibank
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Certificering: | ISO, CE |
| Modelnummer: | AL-630Bx5000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $62,000.00/sets 1-1 sets |
| Verpakking Details: | Houten behuizing (kan worden gefumineerd) |
| Levering vermogen: | 200 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 5000 | Versnellingsbereik van de spindel ((rpm): | 7.5 - 1000 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 550 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 11 |
| Spanning: | Gepolijst | Afmeting ((L*W*H): | 7355x1393x1537 mm |
| Gewicht (kg): | 7300 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Kleur van de draaibank: | Als volgorde |
| Draaibankfunctie: | Snijwerk voor draaiende onderdelen | Verwerkingsdiameter: | 630 MM. |
| Verwerkingsdiameter boven het vervoer: | 350 mm | Kruisstreken: | 440mm |
| Langetermijnslag: | 5000 mm | De snelheid van de snelstroominvoer: | 2000 mm/min |
| Langetermijnsnelvoersnelheid: | 4000 mm/min | Snijden van metrische draden: | 1-240 mm (50 soorten) |
| met een breedte van niet meer dan 50 mm: | 14-1 TPI (26 soorten) | Naverkoopservice: | Online-ondersteuning, Video-technische ondersteuning |
| Na garantie service: | Technische videoondersteuning, Onlineondersteuning, Onderhouds- en reparatiediensten | Plaats van de lokale dienst: | Canada, Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Brazilië, Rusland, Australië, Zuid |
| Voorwaarde: | Nieuw | Toepasselijke sectoren: | Kledingwinkels, bouwmaterialenwinkels, reparatieswinkels voor machines, productiefabriek, voedsel- e |
| Locatie van de showroom: | Canada, Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Duitsland, Rusland, Zuid-Afrika, A | Kerncomponenten: | Lagers, pompen, versnellingsbakken, motoren, versnellingsbakken, drukvaten |
| Spindelboring ((mm): | 100 | Max. Gekeerde lengte (mm): | 4850 mm |
| Jaar: | 2020 | Haven: | Chinese haven |
Productomschrijving
| Horizontale draaibank Grote parallelle zware draaibank ¢ AL-630Bx4000 ¢
|
| Snijdend externe & eindoppervlak:
| Metingsnauwkeurigheid |
|
|
|
| Standaard accessoires:
| Optioneel accessoire: |
|
|
|
| Technische parameter |
| Specificatie | Eenheid | AL-630B | AL-800B | AL-940B |
| Max. Sling over het bed. | mm | 630 | 800 | 940 |
| Max. Zwaai over de wagen. | mm | 350 | 520 | 660 |
| Max. lengte van het werkstuk | mm | 750/1000/1500/2000/3000/4000 5000/6000/7000/9000/10000 | ||
| Max. draailengte | mm | 600/850/1350/1850/2850/3850 /4850/5850/6850/8850/9850 | ||
| Max. Swing in gap. | mm | 830 | 1000 | 1140 |
| Effectieve breedte van de kloof | mm | 300 | ||
| Breedte van het bed | mm | 550 | ||
| Spindel neus | - | C11 | ||
| Spindelboor | mm | 110 | ||
| Taper van spindel | - | 1:20/120 | ||
| Versnellingsbereik van spindel | rpm | 7.5-1000 | 6-800 | |
| Aantal spindelomstandigheden | soorten | 18 soorten | ||
| Langetermijnvoerbereik | mm/r | 64 soorten, 0,1-24.32 | ||
| Kruisvoerbereik | mm/r | 64 soorten, 0.05-12.16 | ||
| Schroefstand van de schroef | mm | 12 | ||
| Aantal en bereik van metrische draden | mm | 50 soorten, 1-240 | ||
| Aantal en bereik van inch-draad | T.P.I. | 26 soorten, 14-1 | ||
| Aantal en bereik van module-draad | mm | 53 soorten, 0,5-120 | ||
| Aantal en omvang van de diametrale draden | D.P. | 24 soorten, 28-1 | ||
| De snelheid van het vervoer | mm/min | 4000 | ||
| Max. verplaatsing van de dwarsslider | mm | 440 | 540 | 570 |
| Max. verplaatsing van de bovenste glijbaan | mm | 200 | ||
| Afdeling van de werktuigstaaf | mm | 32 | ||
| Diameter van de staartvoet | mm | 100 | ||
| Voertuig van de staartvoet | mm | 250 | ||
| Taper van staartvoet | - | MT5 | ||
| Hoofdmotorvermogen | kw | 11 | ||
| De lengte van de machine | mm | 2958/3275/3725/4225/5225/6275/ 7355/8355/10275/12275/- | ||
| Breedte van de machine | mm | 1393 | 1473 | 1480 |
| Hoogte van de machine | mm | 1537 | 1622 | 1690 |
| Kenmerken: |
Deze horizontale gap bed draaibanden zijn vooral geschikt voor het draaien van interne en externe cilindrische, conische en andere swing oppervlakken evenals verschillende metrische, inch, module en diameter pitch draden.Ze kunnen ook worden gebruikt voor het openen van oliegroeven en sleutels.
1De zijwand van het bed is gemaakt van dubbelribplaten en de vorm van de binnenste ribben is van een combinatie van doos en scheefribben. De stijfheid is hoger dan bij gewone draaibanden.De nauwkeurigheid is stabiel.En deze draaibanden kunnen krachtig snijden.
2Op het voorhoofd is een apparaat aangedreven door een enkele hendel, dat wordt gebruikt voor een snelle beweging van de wagen.of met de hand, alles aan de keuze van de gebruiker.
3Het zadelgeleider is gelijmd met zachte slijtagebestendige materialen.
4. Op verzoek van de gebruiker kunnen we de draaibank uitrusten met een automatisch voedingsmechanisme. De bovenste glijbaan kan onafhankelijk worden gebruikt voor het draaien van korte kegel.het kan ook draaien lange conic oppervlak.
| Detail van de machine: |
| Spindeldoos:
Zware horizontale draaibank hebben een brede spindel snelheid van 7,5-1000 tpm met 18 stappen door twee handgrepen. | |
| 4-kaak onafhankelijke chuck:
De standaard draaibank met horizontale splitsing is uitgerust met een 3-koppelknop, de 4-koppel onafhankelijke knop is optioneel. |
| Vervoer:
Kruis- en longitudinale beweging is mogelijk door handmatige, automatische of snelle voeding. | |
| | Volgende rust:
Bij het bewerken van dunne en lange onderdelen kan de achterstand de onderdelen ondersteunen voor meer precisie. |
| Achtersteel en vaste rust:
Standaard handmatige staart, en bewegen naar rechts en tillen door de versnelling en het rek. | |
| | Elektrische kast:
Een elektrisch kastje met hangend element maakt de draaibank compacter en mooier. |
| Elektrische onderdelen:
De draaibank maakt gebruik van elektrische componenten van bekende merken in China met CE-markering.
| |
| Voltooide machine: |
