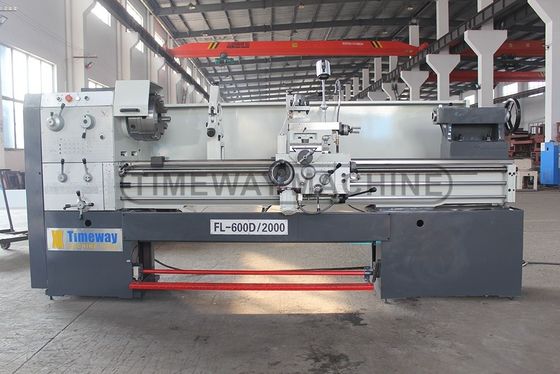

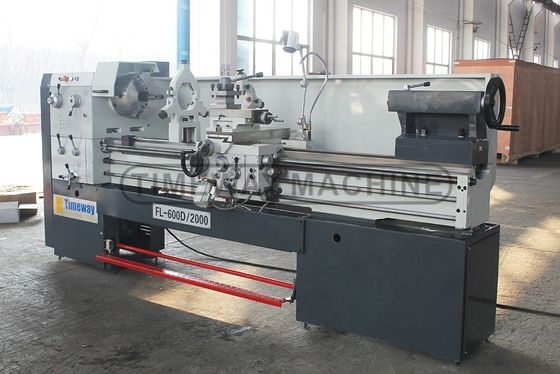

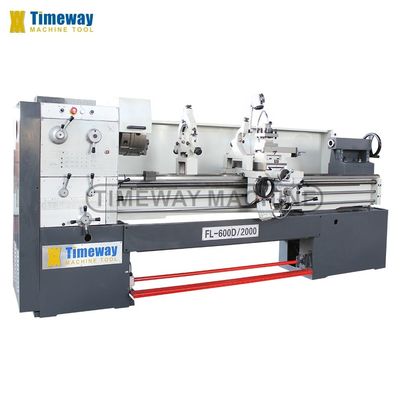

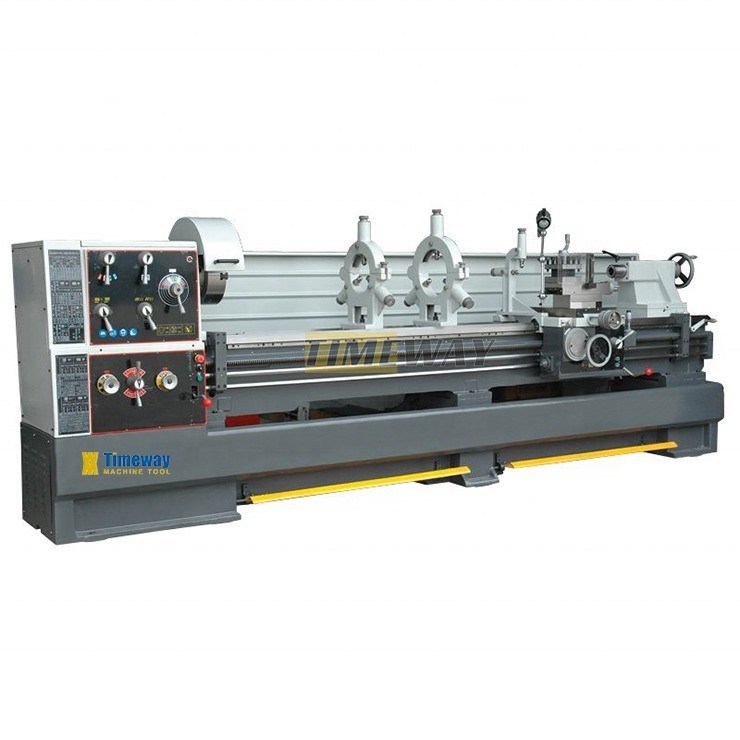

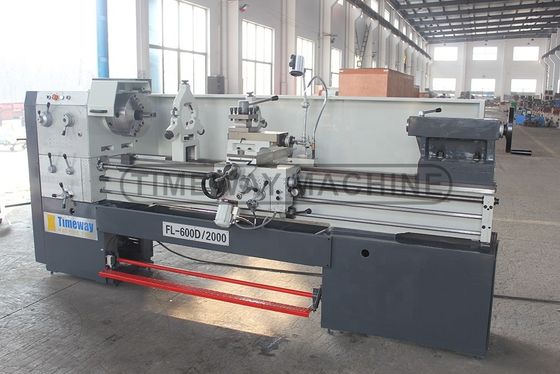

600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines

600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines

Productdetails:

Plaats van herkomst: Henan, China
Merknaam: TIMAC, TIMEWAY
Modelnummer: FL-600D/2000

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 set
Prijs: $12,000.00/sets 1-1 sets
Verpakking Details: Houten behuizing (kan gefumineerd worden)
Levering vermogen: 200 sets per maand
Beste prijs Contact

Gedetailleerde informatie
Max. lengte van het werkstuk (mm): 2000 Versnellingsbereik van de spindel ((rpm): 20 - 1200 t/m
Bewerkingscapaciteit: Zwaar werk Breedte van het bed (mm): 330
Type: horizontaal Spindelmotorvermogen ((kW): 5.5
Spanning: 220 V tot 480 V Afmeting ((L*W*H): 3450 x 1150 x 1750 mm
Gewicht (kg): 2100 kg Garantie: 1 jaar
Belangrijkste verkooppunten: Automatisch Tipe in de handel brengen: Gewoon product
Verslag van de test van de machine: Voorziening Video-uitgaande inspectie: Voorziening
Garantie voor kerncomponenten: 1 jaar CNC of niet: Normaal
Max. schommeling over bed: 600 mm Max. Schommeling over Dwarsdia: 360mm
Max, zing over de gap.: 730 mm Gap-breedte: 260 mm
Hulpmiddelpost: Handmatige 4-station gereedschapspunt Max. schaafgrootte: 25X25MM
Centraafstand: 1000/1500/2000/3000mm Machinestijl: Vervaardiging uit produkten van de posten 8521 tot 8528
Kleur van de machine: Facultatief Voorwaarde: Nieuw
Spindelboring ((mm): 103 Toepasselijke sectoren: Kleding, restaurant, huishoudelijk gebruik, detailhandel, voedsel, bouw, energie en mijnbouw
Locatie van de showroom: Canada, Verenigde Staten, Italië, Duitsland, Brazilië, Mexico, Rusland, Spanje, Marokko, Chili, Colo Kerncomponenten: Lager, Pomp, Toestel, Motor, Versnellingsbak
Max. Gekeerde lengte (mm): 1850 mm Jaar: 2021
Haven: Chinese haven

Productomschrijving

600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 0
600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 1
Beschrijving van de producten
600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 2
3-koppige klep
Wooncentrum
4-koppige klep
Taper draaibevestiging
Gezichtsplaat
Boorkraan
Dode centra
Vinnige wisselgereedschapsholding
Draad achtervolgende wijzerplaat
Digitale aflees van 2/3-as
Bescherming tegen spatsels
Chuck dekking
Oliepistool
Hoofdschroefdeksel
Werklamp
Hoofdstuk voor gereedschapspal
Koelsysteem
Bestuursplaat
Steeds rusten
Volgt de rust
Verander van versnelling
Verminderingsmantel
Voetrem
met een breedte van niet meer dan 15 mm
Gereedschapskist en gereedschap
Handleiding
600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 3
Specificatie
Eenheid
FL-400D
FL-500D
FL-600D
FL-660D
Max. Sling over het bed.
mm
400
500
600
660
Max. Swing over cross slide
mm
225
325
360
420
Max. Swing in gap.
mm
530
630
730
790
Effectieve lengte van de kloof
mm
260
Centrale afstand
mm
1000/1500/2000/3000
Bedbreedte
mm
330
Spindelgat
mm
103 mm
Spindel neus
-
ISO-D11
Spindelconic
-
Metrische 115 mm
Spindelsnelheden
rpm
20-1200 (15 stappen)
Metrische draadbereik
mm
0.5-28 mm (66Kinds)
Inch draad bereik
TPI.
1-56TPI (66 soorten)
Module-draadbereik
M.P.
0.5-3.5MP (33 soorten)
Diameterwijdte van draden
D.P.
8-56D.P. (33 soorten)
Langetermijnvoerbereik
mm/omwenteling
0.072-4.038 (66 soorten)
Kruisvoerbereik
mm/omwenteling
0.036-2.019 (66 soorten)
Max. verplaatsing van de bovenste glijbaan
mm
130
Max. verplaatsing van de dwarsslider
mm
300
Maximale grootte van het gereedschap (W x H)
mm
25 x 25
Diameter van de schors
mm
65
Koepel van de schors
-
Morse 5
Reizen met staartstok
mm
120
Hoofdmotor
kw
5.5 (optioneel: 7.5)
Motorvermogen van de koelmiddelpomp
kw
0.125
0.125
0.125
0.125
Snelle motoren
kw
0.12
0.12
0.12
0.12
Nettogewicht/brutogewicht
1000 mm
kg
1600/2000
1650/2050
1750/2150
1850/2250
1500 mm
kg
1800/2200
1850/2250
1950/2350
2050/2450
2000 mm
kg
1950/2350
2000/2400
2100/2500
2200/2600
3000 mm
kg
2100/2500
2150/2550
2250/2650
2350/2750
Verpakkingsgrootte ((LxWxH))
mm
2450/2950/3450/4450 x 1150 x 1750
Detail van de machine
600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 4


Deze serie draaibank is een beroemd model voor middelgrote draaibank. Zelfs de basisconfiguratie omvat belangrijke accessoires, zoals 3-kaak chuck, stabiele rust en volg rust, wisselende tandwielen, enz.,het toepassingsgebied van dit model aanzienlijk vergrotenOm de niet-productieve tijd te verkleinen, kan dit model ook worden uitgerust met een 2- of 3-assige digitale afleesfunctie.

600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 5
Ik heb het niet gedaan. Ik heb het niet gedaan.
>Standaard 3-kaak draaibank, snel vastklemmen van het werkstuk;
>2/3-asdigitale aflees (DRO) is beschikbaar.
Chuck Guard is beschikbaar.
Ik heb het niet gedaan. Ik heb het niet gedaan.
> Het bed met ribben is gemaakt van hoogwaardig gietijzer;
> De geleidingsrails zijn gehard en gemalen en de hardheid is HRC52;

600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 6
600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 7
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Automatische voeding en snelle voeding op de X/Z-as;
>> USA-type, EUROPE-type,Italiaans typeeen snel wisselgereedschapspunt;
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Mechanische draaibank remmen door slijtvastband, om de spindel snel te laten stoppen.
600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 8
600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 9
600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 10

Test - rondheid en cilindrisiteit:

Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm

Test - verticaliteit:

Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm

Test - ruwheid:

Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 11
600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 12
600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 13

Draaddraaiingstest:

fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 14
600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 15
600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 16

Alomvattende testonderdelen(alleen voor CNC-horizontale draaibank):

Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 17
600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 18
Waarom u ons kiest
600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 19
600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 20
600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 21
600 mm Swing FL Series Heavy Duty Gap-bed draaibank Horizontale metalen draaibank machines 22
Renishaw-laserinterferometer (alleen voor horizontale CNC-draaibank):
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
