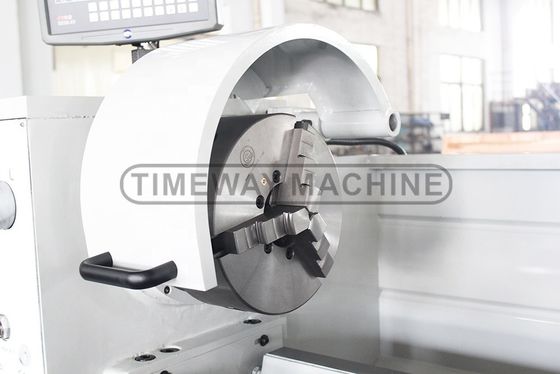

>> Chuck guard voor het beschermen van de operator is optioneel.
 |

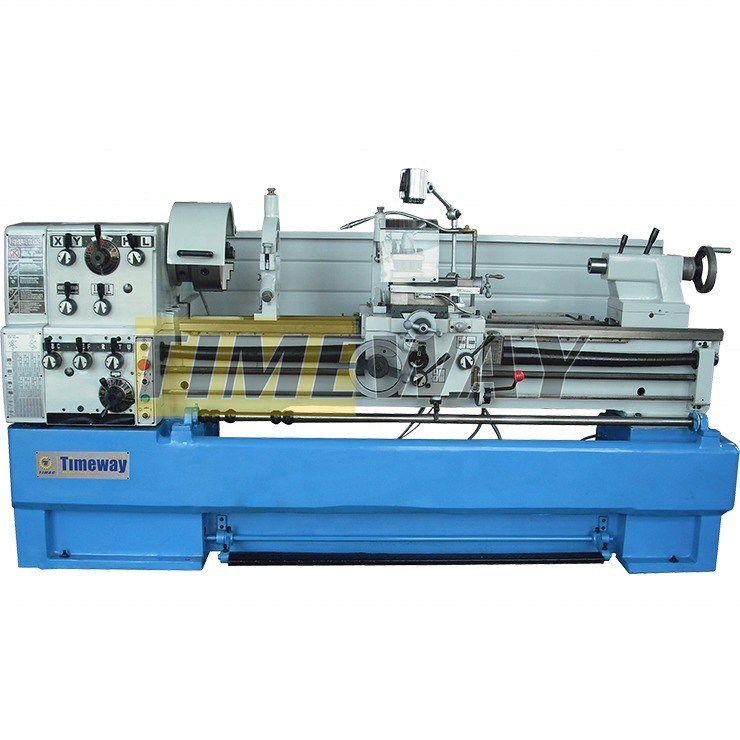

Metalen draaien 410mm Swing Horizontale draaibank machine tool bij en met 0,01mm Rondheid
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Timeway |
| Modelnummer: | CL-410/1500 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $13,000.00/sets 1-2 sets |
| Verpakking Details: | houten behuizing/pallet |
| Levering vermogen: | 300 Reeks/Reeksen per Maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 1500 | Versnellingsbereik van de spindel ((rpm): | 25 - 2000 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Lichte Plicht | Breedte van het bed (mm): | 300 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 5.5 |
| Spanning: | 200 V tot 480 V | Afmeting ((L*W*H): | 2750x1080x1340 mm |
| Gewicht (kg): | 1745 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Flexible productie | Tipe in de handel brengen: | Warm product 2021 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Naverkoopservice: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| Type machine: | Kleine draaibank met platte bed | Draaimateriaal: | Metalen |
| Stroomkabel: | 3-fase & 4-draad systeem | Vermogensvermogen: | 7 KVA |
| Draaiwerk met olie: | 32# of 46# olie | Draaibank: | Meer diepte 200 mm beton |
| Werknauwkeurigheid: | IT6 | Rondheid: | 0.01 mm |
| Ruwheid: | Ra2um | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 58 | Toepasselijke sectoren: | Bouwmaterialenwinkels, reparatieshops voor machines, voedsel- en drankfabrieken, huishoudelijk gebru |
| Locatie van de showroom: | Italië, Frankrijk, Duitsland, Brazilië, Mexico, Rusland, Spanje, Roemenië, Oekraïne, Oezbekistan, Au | Kerncomponenten: | Lager, Toestel, Motor |
| Max. Gekeerde lengte (mm): | 1850 mm | Jaar: | 2021 |
| Haven: | De Havens van China | ||
Productomschrijving
Beschrijving van de producten
3-koppige klep | Wooncentrum |
4-koppige klep | Taper draaibevestiging |
Gezichtsplaat | Boorkraan |
Dode centra | Vinnige wisselgereedschapsholding |
Draad achtervolgende wijzerplaat | Digitale aflees van 2/3-as |
Bescherming tegen spatsels | Chuck dekking |
Oliepistool | Hoofdschroefdeksel |
Werklamp | Hoofdstuk voor gereedschapspal |
Koelsysteem | Bestuursplaat |
Steeds rusten | |
Volgt de rust | |
Verander van versnelling | |
Verminderingsmantel | |
Voetrem | |
met een breedte van niet meer dan 15 mm | |
Gereedschapskist en gereedschap | |
Handleiding |
Specificatie | Eenheid | CL-410 | CL-460 |
Max. Sling over het bed. | mm | 410 | 460 |
Max. Swing over cross slide | mm | 220 | 270 |
Max. Swing over de opening. | mm | 640 | 690 |
Afstand tussen centra | mm | 1000/1500/ 2000 | 1000/1500/ 2000 |
Afstandslengte | mm | 165 | 165 |
Bedbreedte | mm | 300 | 300 |
Spindel neus | - | D1-6 | D1-6 |
Spindelboor | mm | 58 | 58 |
Spindelconic | - | MT6 | MT6 |
Spindelversnellingsbereik (stappen) | rpm | 25-2000 (12) | 25-2000 (12) |
De bovenste glijbaan | mm | 128 | 128 |
Verplaatsingen op de dwarsglijbaan | mm | 285 | 285 |
Grootte van het gereedschapsgedeelte | mm | 25x25 | 25x25 |
Schroef | - | 40x4T.P.I. of 6 mm hoogte | 40x4T.P.I. of 6 mm hoogte |
Langetermijnvoerbereik | mm/omwenteling | 0.031-1.7 (42) | 0.031-1.7 (42) |
Kruisvoerbereik | mm/omwenteling | 0.014-0.784 (42) | 0.014-0.784 (42) |
Metrische draadklasse (soorten) | mm | 0.1-14 (41) | 0.1-14 (41) |
Inch-draad (soorten) | TPI | 2-112 (60) | 2-112 (60) |
Diameterwijdte van de draad (soorten) | DP | 4-112 (50) | 4-112 (50) |
Module-draadbereik (soorten) | MP | 0.1-7 (34) | 0.1-7 (34) |
Diameter van de staartvoet | mm | 60 | 60 |
Volledige verplaatsing | mm | 130 | 130 |
Schoppenvoetpen | - | MT4 | MT4 |
Hoofdmotorvermogen | kw | 5.5 | 5.5 |
Vermogen van de koelmiddelpomp | kw | 0.1 | 0.1 |
Afmetingen van de machine (LxWxH) | cm | 220/275/325x108x134 | 220/275/325x108x137 |
Verpakkingsgrootte (LxWxH) | cm | 225/280/330x112x162 | 225/280/330x112x162 |
Nettogewicht | kg | 1580/1745/1900 | 1645/1810/1965 |
Bruto gewicht | kg | 1844/2049/2229 | 1910/2115/2295 |
Detail van de machine
Kenmerken van de machine:
Deze serie universele centrale draaibank is een fantastisch model voor kleine tot middelgrote draaibank.Stevig en volgt rustHet model is ook uitgerust met 2 of 3 assen digitale afleesapparatuur.
Inductief gehard, gepolijst, grijs gietijzeren machinebed.
De elektromechanische voetrem vermindert de stilstand aanzienlijk.
Geavanceerd hoofdspindellager met hoogwaardige hoekballagers.
Eenvoudige, soepele en nauwkeurig instelbare snelheids- en voedingsinstellingen.
Gestoorde, gepolijste tandwielen en assen, eveneens in voedingsgeweren.
Centraal gelegen, logische schakelaars voor voedingsmiddelen en draden met leidingsschroef en voedingsstaaf.

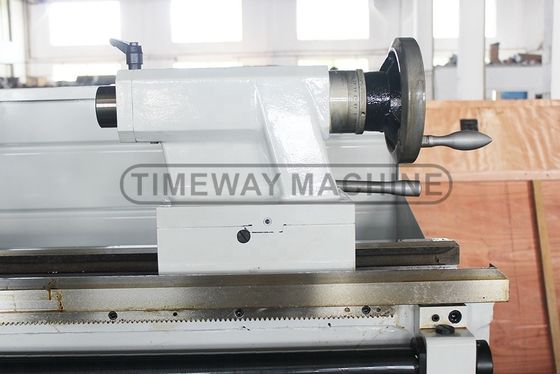

Verstelbare staart voor conisch draaien, handwiel voorzien van verstelbare schaal ((0,02mm).
De verwijderbare brug maakt het mogelijk om werkstukken met een grote diameter te bewerken.
De koprekken zijn gemaakt van hoogwaardig staal gemalen en gehard met een HRC van meer dan 50.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> 3-kaak handleiding chuck standaard;
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> De draaibankrailen worden gehard en gemalen;

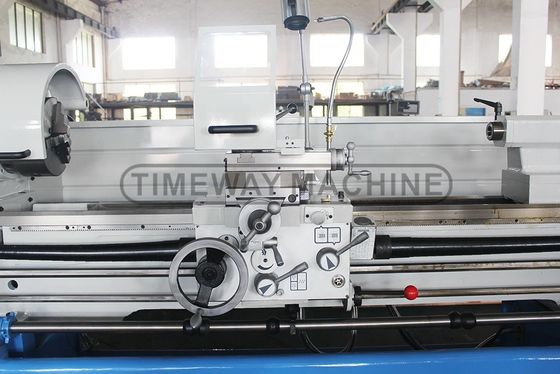

>> Voltooi X- en Z-as automatische voeding;
>> Gereedschapspostbewaking is optioneel.
Ik heb het niet gedaan. Ik heb het niet gedaan.

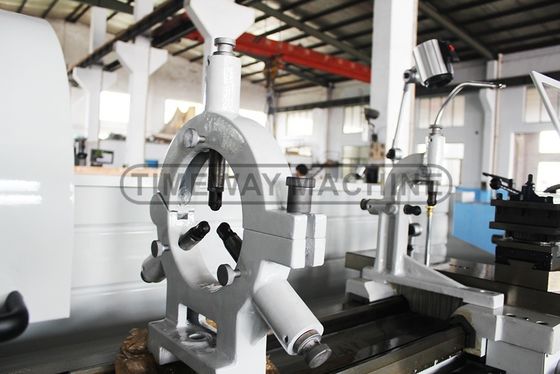

>> De vaste rust en de volgende rust zijn standaard voor de gap draaibank.
Ik heb het niet gedaan. Ik heb het niet gedaan.

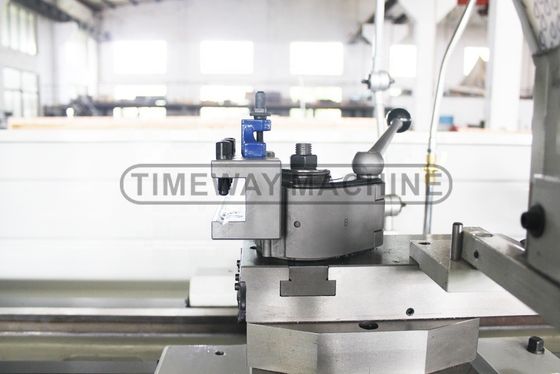

>> Standaard 4-station gereedschapspost, USA-type snel wisselgereedschapspost is beschikbaar.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> 2 & 3-assige DRO is optioneel;
>> Voetrem kan snel stoppen van de spindel realiseren;
>> Z-as schroefbeschermer en maatapparaat zijn optioneel.
Test - rondheid en cilindrisiteit:
Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm
Test - verticaliteit:
Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm
Test - ruwheid:
Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
Draaddraaiingstest:
fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Alomvattende testonderdelen(alleen voor CNC-horizontale draaibank):
Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
Waarom u ons kiest
Renishaw-laserinterferometer (alleen voor horizontale CNC-draaibank):
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
