2200/2750/3250x1080x1370 High Rigidity Gear Head Gap-bed draaibank voor uw werkplaats
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | CL-410, CL-460, CL-510 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $8,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan worden gefumineerd) |
| Levering vermogen: | 300 Reeks/Reeksen per Maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 1000/1500/2000 | Versnellingsbereik van de spindel ((rpm): | 25 - 2000 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Lichte Plicht | Breedte van het bed (mm): | 300 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 5.5 |
| Spanning: | 220V/380V | Afmeting ((L*W*H): | 2200/2750/3250x1080x1370 |
| Gewicht (kg): | 1645 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Hoge stijfheid | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Afstandslengte: | 165 mm |
| De Waaiers van de assnelheid: | 25 tot 2000 rmp | Max. Schommeling over Gap: | 690mm |
| Bedbreedte: | 300 mm | Dwarsdiareis: | 285mm |
| Afstand tussen Centra: | 1000/1500/ 2000 mm | Max. Schommeling over Dwarsdia: | 270mm |
| Langetermijnvoerbereik: | 0.031-1.7 (42) mm/omwenteling | Kruisvoerbereik: | 0.014-0.784 (42) mm/omwenteling |
| Verpakkingsgrootte (LxWxH): | 225/280/330x112x162cm | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 58 | Toepasselijke sectoren: | Hotels, kledingwinkels, winkels voor bouwmaterialen, reparatieshops voor machines, fabrieken, fabrie |
| Locatie van de showroom: | Verenigde Staten, Italië, Frankrijk, Duitsland, Pakistan, India, Mexico, Rusland, Chili, VAE, Zuid-A | Kerncomponenten: | Lagers, pompen, tandwielen, motoren, versnellingsbakken, motoren |
| Max. Gekeerde lengte (mm): | 1900 mm | Jaar: | 2020 |
Productomschrijving

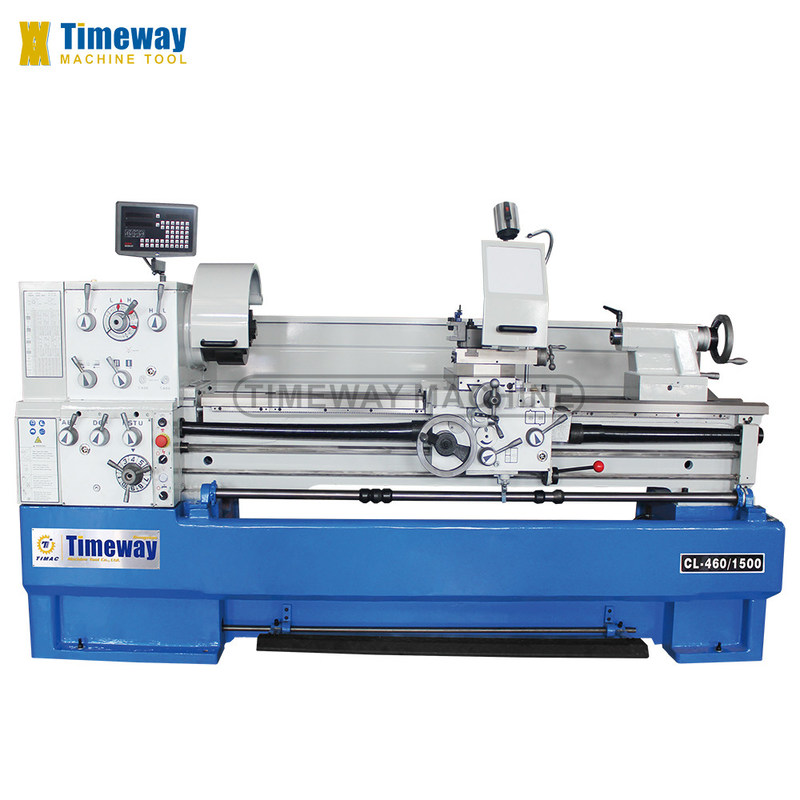

High Precision Gear Head Gap-bed draaibank
(CL-410,CL-460,CL-510Q)
Kenmerken:
Deze serie universele centrale draaibank is een fantastisch model voor kleine tot middelgrote draaibank.Stevig en volgt rustHet model is ook uitgerust met 2 of 3 assen digitale afleesapparatuur.
1.Inductief gehard, gepolijst, grijs gietijzeren machinebed.
2.De elektromechanische voetrem vermindert de stilstand aanzienlijk.
3.Geavanceerd hoofdspindellager met hoogwaardige hoekballagers.
4.Eenvoudige, soepele en nauwkeurig instelbare snelheids- en voedingsinstellingen.
5.Gestoorde, gepolijste tandwielen en assen, eveneens in voedingsgeweren.
6.Centraal gelegen, logische schakelaars voor voedingsmiddelen en draden met leidingsschroef en voedingsstaaf.

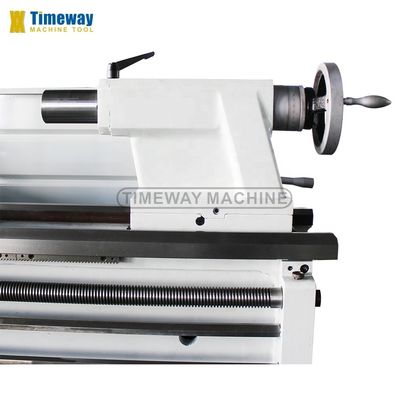

7.Verstelbare staart voor conisch draaien, handwiel voorzien van verstelbare schaal ((0,02mm).
8.De verwijderbare brug maakt het mogelijk om werkstukken met een grote diameter te bewerken.
9.De koprekken zijn gemaakt van hoogwaardig staal en gehard met een HRC van meer dan 48°.
Parameter:
| Specificatie | Eenheid | CL-410 | CL-460 | CL-510Q |
| Max. Sling over het bed. | mm | 410 | 460 | 510 |
| Max. Swing over cross slide | mm | 220 | 270 | 320 |
| Max. Swing over de opening. | mm | 640 | 690 | 738 |
| Afstand tussen centra | mm | 1000/1500/ 2000 | 1000/1500/ 2000 | 1000/1500/2000 |
| Afstandslengte | mm | 165 | 165 | 165 |
| Bedbreedte | mm | 300 | 300 | 300 |
| Spindel neus | - | D1-6 | D1-6 | D1-8 |
| Spindelboor | mm | 58 | 58 | 80 |
| Spindelconic | - | MT6 | MT6 | MT1 |
| Spindelversnellingsbereik (stappen) | rpm | 25-2000 (12) | 25-2000 (12) | 25-1700 (12) |
| De bovenste glijbaan | mm | 128 | 128 | 130 |
| Verplaatsingen op de dwarsglijbaan | mm | 285 | 285 | 305 |
| Grootte van het gereedschapsgedeelte | mm | 25x25 | 25x25 | 25x25 |
| Schroef | - | 40x4T.P.I. of 6 mm hoogte | 40x4T.P.I. of 6 mm hoogte | 40x4T.P.I. of 6 mm hoogte |
| Langetermijnvoerbereik | mm/omwenteling | 0.031-1.7 (42) | 0.031-1.7 (42) | 0.031-1.7 (42) |
| Kruisvoerbereik | mm/omwenteling | 0.014-0.784 (42) | 0.014-0.784 (42) | 0.014-0.784 (42) |
| Metrische draadklasse (soorten) | mm | 0.1-14 (41) | 0.1-14 (41) | 0.1-14 (41) |
| Inch-draad (soorten) | TPI | 2-112 (60) | 2-112 (60) | 2-112 (60) |
| Diameterwijdte van de draad (soorten) | DP | 4-112 (50) | 4-112 (50) | 4-112 (50) |
| Module-draadbereik (soorten) | MP | 0.1-7 (34) | 0.1-7 (34) | 0.1-7 (34) |
| Diameter van de staartvoet | mm | 60 | 60 | 60 |
| Volledige verplaatsing | mm | 130 | 130 | 130 |
| Schoppenvoetpen | - | MT4 | MT4 | MT4 |
| Hoofdmotorvermogen | kw | 5.5 | 5.5 | 5.5 |
| Vermogen van de koelmiddelpomp | kw | 0.1 | 0.1 | 0.1 |
| Afmetingen van de machine (LxWxH) | cm | 220/275/325x108x134 | 220/275/325x108x137 | 230/275/325x111x137 |
| Verpakkingsgrootte (LxWxH) | cm | 225/280/330x112x162 | 225/280/330x112x162 | 235/280/330x112x153 |
| Nettogewicht | kg | 1580/1745/1900 | 1645/1810/1965 | Gewijzigd |
| Bruto gewicht | kg | 1844/2049/2229 | 1910/2115/2295 | 1711/1916/2045 |
Standaard accessoires:
Draad achtervolgende wijzerplaat
Bescherming tegen spatsels
Oliepistool
Werklamp
Koelsysteem
Steeds rusten
Volgt de rust
Verander van versnelling
Verminderingsmantel
Voetrem
met een breedte van niet meer dan 15 mm
Gereedschapskist en gereedschap
Gebruikershandleiding
Optioneel accessoire:
Wooncentrum
Taper draaibevestiging
Boorkraan
Vinnige wisselgereedschapsholding
Digitale aflees van 2/3-as
Chuck dekking
Hoofdschroefdeksel
Hoofdstuk voor gereedschapspal
Bestuursplaat
Delta-frequentie-omvormer
Optioneel materiaal:

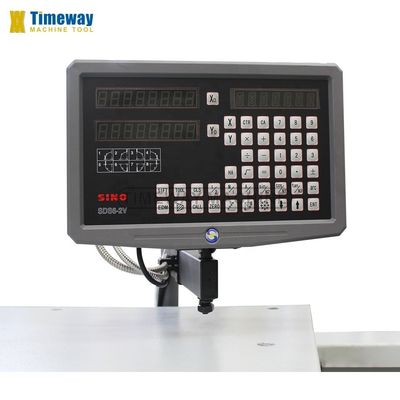

Digitaal afleesysteem (DRO)
Snel wisselgereedschapspost & houders
Taper draaibevestiging

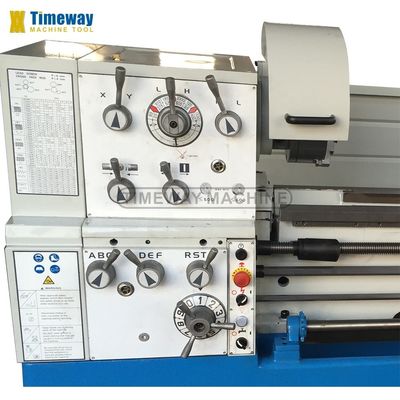

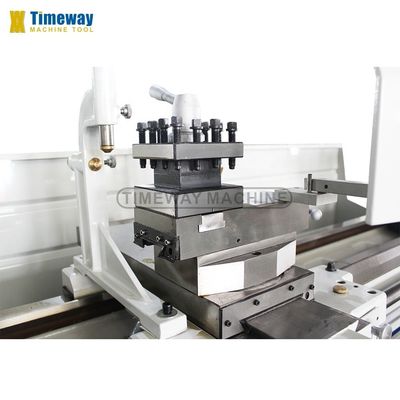

Detail afbeelding:
| | |
| | |
| | |
| | |
Verpakking afbeelding:
V:Waarom Timeway Machine?
A:1. Hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V:Heeft u QC of veiligheidsnormen voor uw machines?
A:ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V:Wat is de MOQ?
A:1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V:Hoe zit het met de betalingsvoorwaarden?
A:(1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V:Hoe zit het met de garantie?
A:De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslang service voor de machine.
