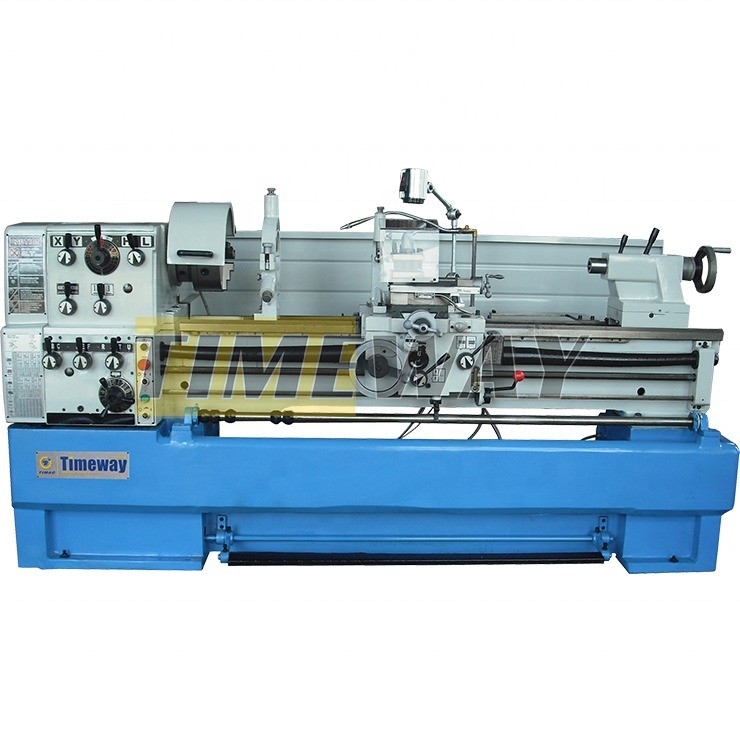

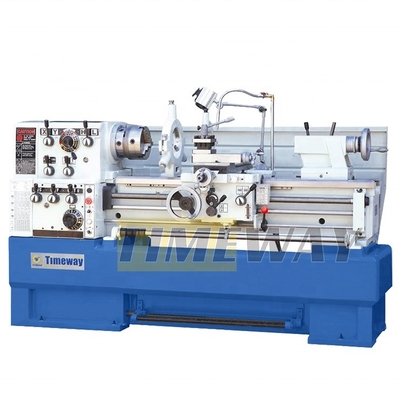

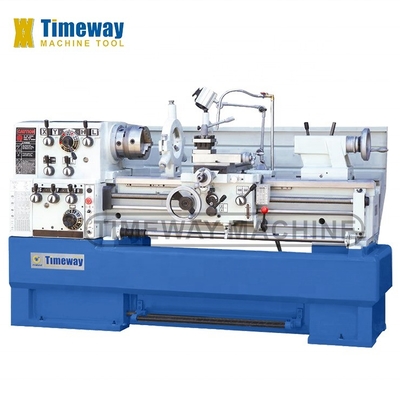

Precision Gap-Bed Lathe voor metaal Timeway CL-460 CNC Normal Lathe in kledingwinkels
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | CL-460/1500 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $11,000.00/sets 1-2 sets |
| Verpakking Details: | In plywoodzakken. |
| Levering vermogen: | 300 Reeks/Reeksen per Maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 1500 | Versnellingsbereik van de spindel ((rpm): | 25 - 2000 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Klein Type | Breedte van het bed (mm): | 300 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 5.5 |
| Spanning: | 220/380V/400V/415V/440V | Afmeting ((L*W*H): | 2750 x 1080 x 1370 mm |
| Gewicht (kg): | 1810 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Gemakkelijk te bedienen | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | CNC of niet: | Normaal |
| Automatische rangschikking: | Semi-automatische | Type machine: | draaimachines voor platte bedden |
| Kleur van de machine: | aangepast | Precisie: | Klasse IT6 |
| Spindelconner: | MT6 | Asneus: | D1-6 |
| Spindel snelheid: | 25-2000 (12 stappen) | Diameter van de staartvoet: | 60 mm |
| Tailstock Quill Reizen: | 130 mm | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 58 | Toepasselijke sectoren: | Kledingwinkels, bouwmaterialenwinkels, reparatieshops voor machines, landbouwbedrijven, huishoudelij |
| Locatie van de showroom: | Canada, Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Mexico, Rusland, Spanje, Algerije, | Kerncomponenten: | Lager, Toestel, Motor |
| Max. Gekeerde lengte (mm): | 1500 mm | Jaar: | 2021 |
| Haven: | haven van Shanghai | ||
Productomschrijving
Beschrijving van de producten
3-koppige klep | Wooncentrum |
4-koppige klep | Taper draaibevestiging |
Gezichtsplaat | Boorkraan |
Dode centra | Vinnige wisselgereedschapsholding |
Draad achtervolgende wijzerplaat | Digitale aflees van 2/3-as |
Bescherming tegen spatsels | Chuck dekking |
Oliepistool | Hoofdschroefdeksel |
Werklamp | Hoofdstuk voor gereedschapspal |
Koelsysteem | Bestuursplaat |
Steeds rusten | |
Volgt de rust | |
Verander van versnelling | |
Verminderingsmantel | |
Voetrem | |
met een breedte van niet meer dan 15 mm | |
Gereedschapskist en gereedschap | |
Handleiding |
Specificatie | Eenheid | CL-410 | CL-460 |
Max. Sling over het bed. | mm | 410 | 460 |
Max. Swing over cross slide | mm | 220 | 270 |
Max. Swing over de opening. | mm | 640 | 690 |
Afstand tussen centra | mm | 1000/1500/ 2000 | 1000/1500/ 2000 |
Afstandslengte | mm | 165 | 165 |
Bedbreedte | mm | 300 | 300 |
Spindel neus | - | D1-6 | D1-6 |
Spindelboor | mm | 58 | 58 |
Spindelconic | - | MT6 | MT6 |
Spindelversnellingsbereik (stappen) | rpm | 25-2000 (12) | 25-2000 (12) |
De bovenste glijbaan | mm | 128 | 128 |
Verplaatsingen op de dwarsglijbaan | mm | 285 | 285 |
Grootte van het gereedschapsgedeelte | mm | 25x25 | 25x25 |
Schroef | - | 40x4T.P.I. of 6 mm hoogte | 40x4T.P.I. of 6 mm hoogte |
Langetermijnvoerbereik | mm/omwenteling | 0.031-1.7 (42) | 0.031-1.7 (42) |
Kruisvoerbereik | mm/omwenteling | 0.014-0.784 (42) | 0.014-0.784 (42) |
Metrische draadklasse (soorten) | mm | 0.1-14 (41) | 0.1-14 (41) |
Inch-draad (soorten) | TPI | 2-112 (60) | 2-112 (60) |
Diameterwijdte van de draad (soorten) | DP | 4-112 (50) | 4-112 (50) |
Module-draadbereik (soorten) | MP | 0.1-7 (34) | 0.1-7 (34) |
Diameter van de staartvoet | mm | 60 | 60 |
Volledige verplaatsing | mm | 130 | 130 |
Schoppenvoetpen | - | MT4 | MT4 |
Hoofdmotorvermogen | kw | 5.5 | 5.5 |
Vermogen van de koelmiddelpomp | kw | 0.1 | 0.1 |
Afmetingen van de machine (LxWxH) | cm | 220/275/325x108x134 | 220/275/325x108x137 |
Verpakkingsgrootte (LxWxH) | cm | 225/280/330x112x162 | 225/280/330x112x162 |
Nettogewicht | kg | 1580/1745/1900 | 1645/1810/1965 |
Bruto gewicht | kg | 1844/2049/2229 | 1910/2115/2295 |
Detail van de machine
Kenmerken van de machine:
Deze serie universele centrale draaibank is een fantastisch model voor kleine tot middelgrote draaibank.Stevig en volgt rustHet model is ook uitgerust met 2 of 3 assen digitale afleesapparatuur.
Inductief gehard, gepolijst, grijs gietijzeren machinebed.
De elektromechanische voetrem vermindert de stilstand aanzienlijk.
Geavanceerd hoofdspindellager met hoogwaardige hoekballagers.
Eenvoudige, soepele en nauwkeurig instelbare snelheids- en voedingsinstellingen.
Gestoorde, gepolijste tandwielen en assen, eveneens in voedingsgeweren.
Centraal gelegen, logische schakelaars voor voedingsmiddelen en draden met leidingsschroef en voedingsstaaf.

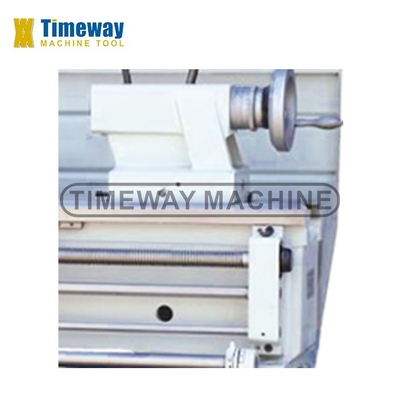

Verstelbare staart voor conisch draaien, handwiel voorzien van verstelbare schaal ((0,02mm).
De verwijderbare brug maakt het mogelijk om werkstukken met een grote diameter te bewerken.
De koprekken zijn gemaakt van hoogwaardig staal gemalen en gehard met een HRC van meer dan 50.
Test - rondheid en cilindrisiteit:
Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm
Test - verticaliteit:
Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm
Test - ruwheid:
Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
Draaddraaiingstest:
fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Alomvattende testonderdelen(alleen voor CNC-horizontale draaibank):
Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
Waarom u ons kiest
Renishaw-laserinterferometer (alleen voor horizontale CNC-draaibank):
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
