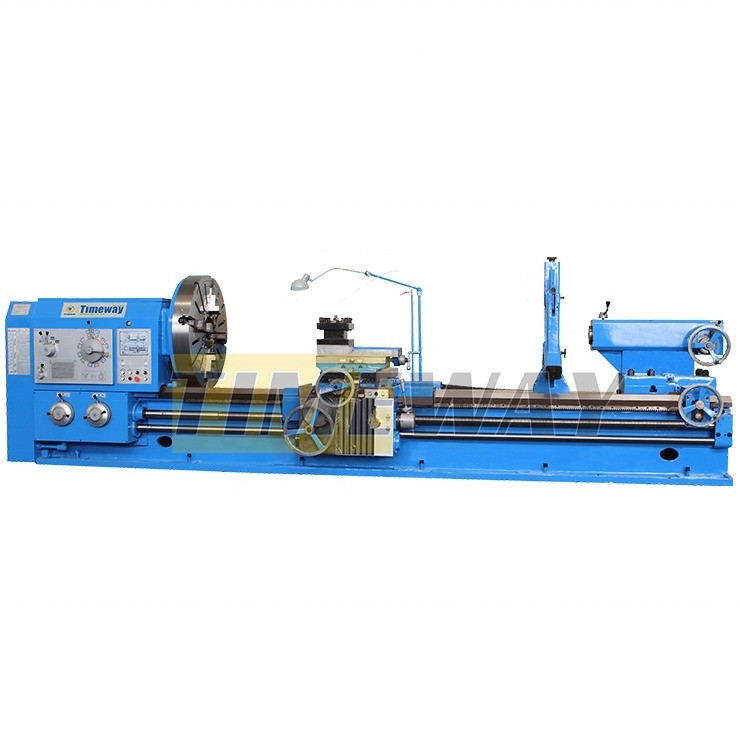

18000 KG Gewicht Zwaar werk Popular Horizontale draaibankwerktuigen met en ISO32 olie
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Timeway |
| Modelnummer: | AL-1400B/6000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $80,000.00/sets 1-2 sets |
| Verpakking Details: | Houten koffer/pallet |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 6000 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 755 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 22 |
| Spanning: | 380V, 50/60HZ | Afmeting ((L*W*H): | 9100x2150x1950 mm |
| Gewicht (kg): | 18000 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Hoge stijfheid | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Naverkoopservice: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| Machinestijl: | Zware horizontale draaibank | Bedbreedte: | 755mm |
| Max. werkstukgewicht: | 6000 kg (8000 kg) | CW-spindelomzet: | 3.15-315 rpm (21 stappen) |
| CCW-spindelomzet: | 3.5-291 t/min (12 stappen) | Hoek van draaiknop van de werktuigstaaf: | 90degree |
| Grootte van het gereedschapsgedeelte: | 45X45mm | Machinelolie nr.: | ISO32# olie |
| Kleur van de machine: | facultatieve klant | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 130 | Toepasselijke sectoren: | Kledingwinkels, bouwmaterialenwinkels, reparatieshops voor machines, voedsel- en drankenfabriek, dru |
| Locatie van de showroom: | De Commissie is van oordeel dat de in artikel 1, lid 2, van Verordening (EG) nr. 659/1999 bedoelde m | Kerncomponenten: | Lager, Pomp, Toestel, Motor, Versnellingsbak |
| Max. Gekeerde lengte (mm): | 5850 mm | Jaar: | 2021 |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
Kenmerken:
De draaibank is geschikt voor het draaien van binnenste en buitenste cilindrische oppervlakken, kegelvormige oppervlakken en andere roterende onderdelen.
Ze kunnen alle soorten veelgebruikte metrische, inch-, modulus- en radiële draden verwerken, en kunnen oliegroeven en sleutels snijden.
Volwassen structuur: de werktuigmachine is solide, stevig, krachtig, breed in snelheidsbereik en kan snel en krachtig snijden.Het is geschikt voor stabiel en sterk snijden van grote en middelgrote onderdelen zoals gietstukken- hoogstijf bed: het bed is gemaakt van gegoten structuurbed. de binnenste ribben hebben een redelijke indeling en een hoge stijfheid,en de geleidingsrail gebruikt een tussenfrequentie-afdoend slijpprocesIn het schuifgidsoppervlak wordt de anti-kruipgidsplaattechnologie toegepast en zijn de dynamische eigenschappen zoals de wrijving dempingscoëfficiënt in een optimale toestand.het voorkomen van lage snelheidskruipen.
Hoge stijfheid en hoge precisie spindle: De machine tool spindle lager neemt beroemde merkproducten.
De spindelbox heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verschuiving van het middelpunt van de spindel te voorkomen.
Om de thermische vervorming te verminderen, wordt de kop gesmeerd met een oliebadcyclus.
Verbeter de nauwkeurigheid en verhoog de stijfheid.
De tandwielen in de kop worden gedoofd en geaard om een nauwkeurige transmissie en een laag geluidsniveau te garanderen.
de thermische vervorming en de hoge precisie, waardoor de spindel een relatief stabiele nauwkeurigheid behoudt tijdens langdurige werking.
Hoog torsiebestendig plat bed, met zorgvuldig vervaardigd gietijzer van hoge kwaliteit, en een inductie op het spooroppervlak met precisiebehandeling,door de kleverige geleidende PTFE rails en met de hand met precisie schrapen.
de thermische vervorming en de hoge precisie, waardoor de spindel een relatief stabiele nauwkeurigheid behoudt tijdens langdurige werking.
Hoog torsiebestendig plat bed, met zorgvuldig vervaardigd gietijzer van hoge kwaliteit, en een inductie op het spooroppervlak met precisiebehandeling,door de kleverige geleidende PTFE rails en met de hand met precisie schrapen.
Spindel standaard door het gat voor het grote gat van Ф100 mm;
Grote snelheidsbereik met 18 snelheden voor het bewerken van een breed scala aan werkstukken.
Het gebruik van een split-type bed structuur, het leidingsrail oppervlak nemen dubbele V-vlakke rails, 550mm bed breedte en de draagkracht kan tot 2000kg.
Specificatie | Eenheid | AL-1000B | AL-1250B | AL-1400B | AL-1600B | |||
Max. Sling over het bed. | mm | 1000 | 1250 | 1400 | 1640 | |||
Max. Swing over cross slide | mm | 615 | 865 | 1015 | 1250 | |||
Afstand tussen centra | mm | 1500/2000/3000/4000/5000/6000/8000/10000/12000/- | ||||||
Max. draailengte | mm | Voor de toepassing van de in artikel 1, lid 1, onder a), bedoelde voorwaarden: | ||||||
Bedbreedte | mm | 755 | 755 | 755 | 755 | |||
Laadcapaciteit | kg | 6000 (optie: 8000) | 6000 (optie: 8000) | 6000 (optie: 8000) | 6000 (optie: 8000) | |||
Spindel neus | - | A2-15 (8xM22) | A2-15 (8xM22) | A2-15 (8xM22) | A2-15 (8xM22) | |||
Spindelboor | mm | 130 | 130 | 130 | 130 | |||
Spindelconic | - | Metrische 140 | Metrische 140 | Metrische 140 | Metrische 140 | |||
Spindelversnellingsbereik | rpm | Voorwaarts: 3.15-315, CW: 3.5-291 | ||||||
Spindel snelheidsstap | stappen | Vooruit: 21, Achteruit: 12 | ||||||
X/Z-as voedersoorten | soorten | 56/56 | 56/56 | 56/56 | 56/56 | |||
Voerbereik | mm | Lange: 0,1-12; kruis: 0,05-6; bovenste gereedschapspeld: 0,025-3 | ||||||
Metrische draadklasse (soorten) | mm | 1-120 (44) | 1-120 (44) | 1-120 (44) | 1-120 (44) | |||
Inch-draad (soorten) | TPI | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) | |||
Module-draadbereik (soorten) | MP | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | |||
Diameterwijdte van de draad (soorten) | DP | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) | |||
Afstand spindelcentrum tot gereedschapsbasis | mm | 48 | 48 | 48 | 48 | |||
Hoek van draaiknop van de werktuigstaaf | ° | ± 90° | ± 90° | ± 90° | ± 90° | |||
Verplaatsingen op de dwarsglijbaan | mm | 520 | 580 | 580 | 630 | |||
De bovenste glijbaan | mm | 300 | 300 | 300 | 300 | |||
Grootte van het gereedschapsgedeelte | mm | 45x45 | 45x45 | 45x45 | 45x45 | |||
Snelvoersnelheid | mm/min | Lange lijn: 3740; kruis: 1870; bovenste gereedschapspeld: 935 | ||||||
Diameter van de staartvoet | mm | 160 | 160 | 160 | 160 | |||
Volledige verplaatsing | mm | 300 | 300 | 300 | 300 | |||
Schoppenvoetpen | - | MT6 | MT6 | MT6 | MT6 | |||
Hoofdmotorvermogen | kw | 22 | 22 | 22 | 22 | |||
De lengte van de machine | mm | 4600/5100/6100/7100/8100/9100/11100/13100/15100/- | ||||||
Breedte van de machine | mm | 2150 | 2150 | 2150 | 2150 | |||
Hoogte van de machine | mm | 1700 | 1825 | 1950 | 2150 | |||
