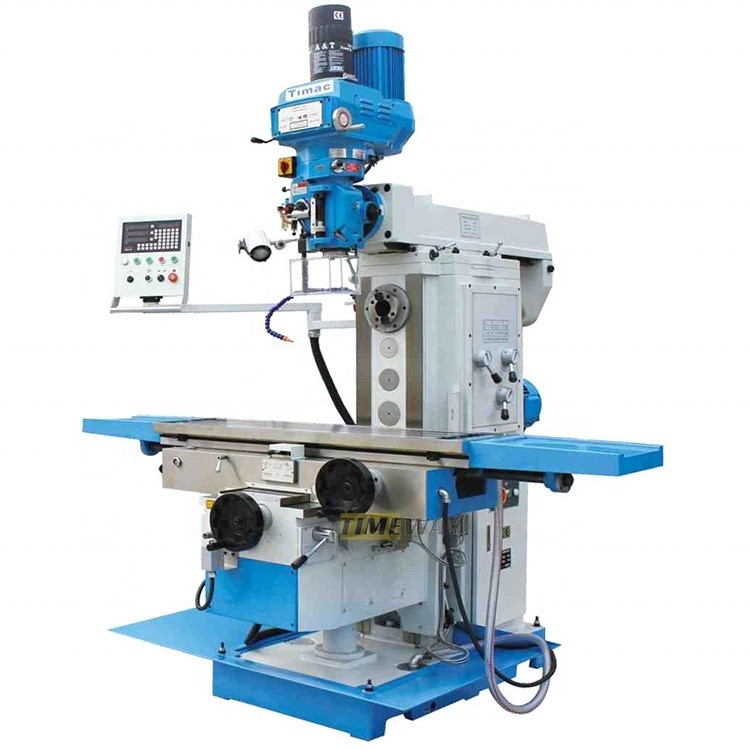

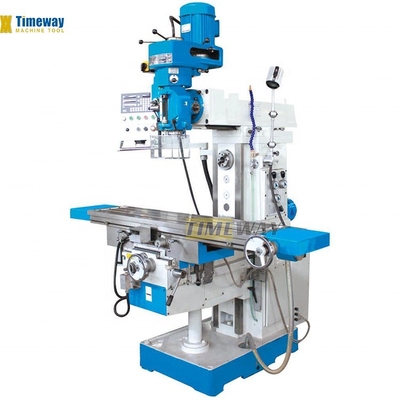

Verticale torenfreesmachine met een prestatie van 320x1600 mm
Productdetails:
| Plaats van herkomst: | Qingdao |
| Merknaam: | TIMEWAY |
| Modelnummer: | XL6332CL |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $16,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Tabelverplaatsing (X) (mm): | 1300 | Bewerkingscapaciteit: | Middelbelasting |
|---|---|---|---|
| Tabelverplaatsing (Y) (mm): | 320 | Tabelverplaatsing (Z) (mm): | 450 |
| Spindelconner: | ISO50 | Versnellingsbereik van de spindel ((rpm): | 65 - 4660 t/m |
| Type: | Verticaal | Spindelmotorvermogen ((kW): | 3.7 |
| Spanning: | aangepast | Afmeting ((L*W*H): | 2520x2100x2500 |
| Gewicht (kg): | 2800 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Energiebesparing | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Tafelgrootte: | 320x1600 mm |
| Langeafstandsverkeer (X): | 1300 mm | Kruisvervoer (Y): | 320 mm |
| Verticale beweging (Z): | 450 mm | T-slotnummer, grootte en afstand: | 3/18/70 |
| Verticale spindelconic: | ISO40 | horizontale spindelconic: | ISO50 |
| X-asvoersnelheid: | 30-750 mm/min | Voersnelheid op de Y-as: | 20-500 mm/min |
| Nettogewicht: | 2800 kg | Aantal assen: | 3 |
| Voorwaarde: | Nieuw | Toepasselijke sectoren: | Vervaardigingsbedrijf, bouwwerkzaamheden |
| Locatie van de showroom: | Oekraïne, Nigeria, Italië, Frankrijk | Kerncomponenten: | Motor, motor |
| Lijstreis (mm): | 320x1600 | Jaar: | Nieuw |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
*Een extreem stijf machinebed gemaakt van hoogwaardig gietijzer HT-200 met zware ribben.
*Stil, nauwkeurig vervaardigde kopversnellingen met geharde en geaarde versnellingen.
*De freestafel heeft een grote installatieoppervlakte en kan in lineaire richting worden gedraaid.
*De knipkoppen zijn voorzien van een automatische voeding in 3 stappen en een automatische diepte-afsluiting, maar kunnen ook handmatig worden bewogen.
*De spindel snelheid van de verticale snijkop is oneindig variabel over een breed snelheidsbereik; een hulpversnellingsbak zorgt voor een krachtig koppel.

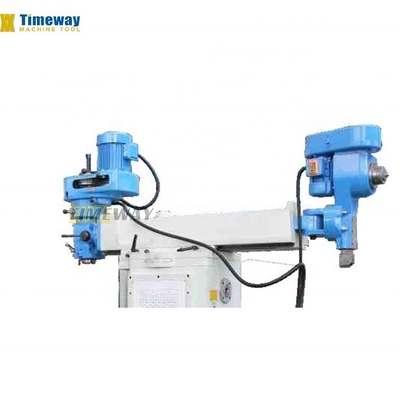

*Verticale en horizontale spindels hebben elk hun eigen aandrijving.
*De standaard buitenboordsteun biedt plaats aan lange freesboorders in de horizontale spindel.
*Een krachtige servomotor zorgt voor oneindige variatie van de voeding op alle drie de assen.
*Minimale stilstand door snelle plaatsing van de werktafel en snelle voeding in alle assen.
*Beheerspaneel draait voor comfortabele bediening.
*Stil, nauwkeurig vervaardigde kopversnellingen met geharde en geaarde versnellingen.
*De freestafel heeft een grote installatieoppervlakte en kan in lineaire richting worden gedraaid.
*De knipkoppen zijn voorzien van een automatische voeding in 3 stappen en een automatische diepte-afsluiting, maar kunnen ook handmatig worden bewogen.
*De spindel snelheid van de verticale snijkop is oneindig variabel over een breed snelheidsbereik; een hulpversnellingsbak zorgt voor een krachtig koppel.
*Verticale en horizontale spindels hebben elk hun eigen aandrijving.
*De standaard buitenboordsteun biedt plaats aan lange freesboorders in de horizontale spindel.
*Een krachtige servomotor zorgt voor oneindige variatie van de voeding op alle drie de assen.
*Minimale stilstand door snelle plaatsing van de werktafel en snelle voeding in alle assen.
*Beheerspaneel draait voor comfortabele bediening.
Specificaties | Eenheid | XL6332CL | XL6336CL |
Tafelgrootte | mm | 320x1600 | 360x1600 |
Langeafstandsverkeer (X) | mm | 1300 | 1300 |
Kruisvervoer (Y) | mm | 320 | 320 |
Verticale beweging (Z) | mm | 450 | 450 |
T-slotnummer, grootte en afstand | mm | 3/18/70 | 3/18/80 |
Afstand van verticale spindel tot tafel | mm | 180 tot en met 630 | 200 tot en met 650 |
Verticale spindelconic | - | ISO40 | ISO40 |
Verticale spindel snelheid (stappen) | rpm | 65-4660 (16) | 65-4660 (16) |
Verticaal spindelmotorvermogen | kw | 3.7 | 3.7/5.5 |
Afstand van horizontaal spindelcentrum tot tafel | mm | 0-450 | 20 tot en met 470 |
Afstand van horizontaal spindelcentrum tot ram | mm | 220 | 245 |
horizontale spindelconic | - | ISO50 | ISO50 |
Horizontale spindel snelheid (stappen) | rpm | 60-1800 (12) | 60-1800 (12) |
Vermogen van de horizontale spindelmotor | kw | 5.5 | 5.5 |
X-asvoersnelheid | mm/min | 30 tot en met 750 | 30 tot en met 750 |
Voersnelheid op de Y-as | mm/min | 20 tot 500 | 20 tot 500 |
Z-asvoersnelheid | mm/min | 15-375 | 15-375 |
Snelvoersnelheid op de as X/Y/Z | mm/min | 1200/800/600 | 1200/800/600 |
Tork van de wisselstroomservomotor op de as X/Y/Z | N.m. | 10 | 10 |
Ram reizen | mm | 550 | 550 |
Geraamde splijtkoppel | ° | ± 45° | ± 45° |
Afmetingen van de machine (LxWxH) | mm | 2520x2100x2500 | 2520x2100x2500 |
Nettogewicht | kg | 2800 | 2850 |
Tekenbalk Horizontale molenbalkKoelmiddelstelsel Deeltjesbak Werklamp Glijsysteem Gereedschappen en gereedschapskist Gebruikershandleiding | Digitale aflezing van 2/3-as Variabele stapsloze molenkop Sluitkop 58 stuks klempakket Machinaal vis Spindelbescherming Bescherming van de tafel Splitskop Roterende tafel Verminderingsmantel |

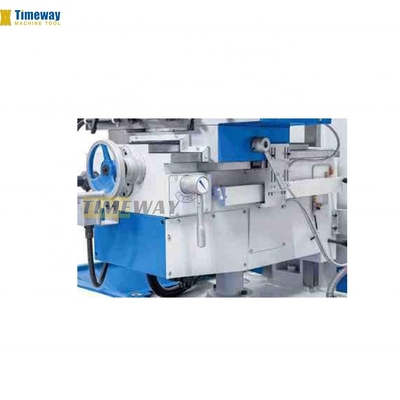

Gebruikersvriendelijke bedieningselementen

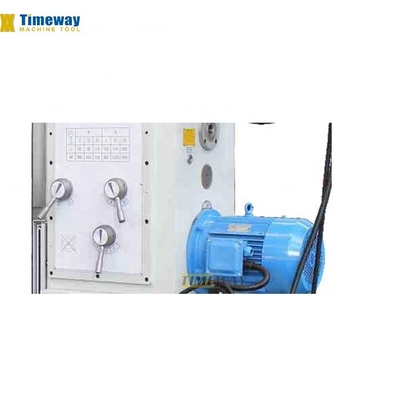

een gemakkelijke en snelle versnellingswisseling.
een gemakkelijke en snelle versnellingswisseling.

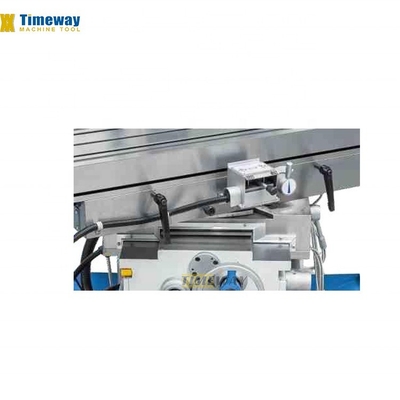

Rechthoekige rails garanderen stabiliteit bij hoge
freesbelasting, schommelingen van de freestafel ± 45°.
freesbelasting, schommelingen van de freestafel ± 45°.
