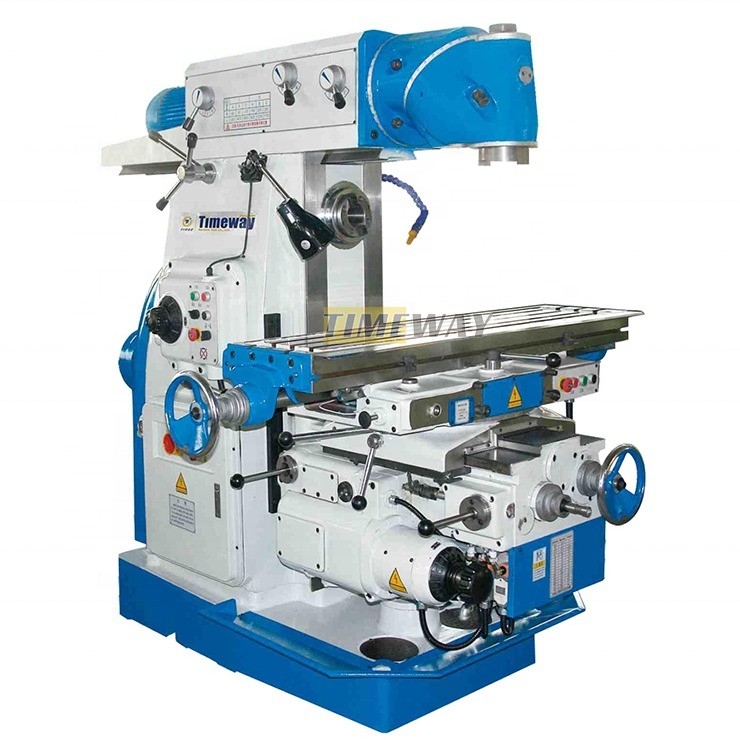

Versnellingshoofd-knie-type universele freesmachine voor metaalbewerking ±360° werktafelhoek
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
| Modelnummer: | US320H/US320HL |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $50,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Tabelverplaatsing (X) (mm): | 700 | Bewerkingscapaciteit: | Middelbelasting |
|---|---|---|---|
| Tabelverplaatsing (Y) (mm): | 255 | Tabelverplaatsing (Z) (mm): | 320 |
| Spindelconner: | ISO50 | Versnellingsbereik van de spindel ((rpm): | 30 - 1500 t/m |
| Type: | Algemeen | Spindelmotorvermogen ((kW): | 3 |
| Spanning: | 380V | Afmeting ((L*W*H): | 2294X1770X1780 |
| Gewicht (kg): | 2900 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Gemakkelijk om Boormalenmachine in werking te stellen | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Tafelgrootte: | 320x1325 |
| Langeafstandsverkeer (X): | 700 | Kruisvervoer (Y): | 255 |
| Verticale beweging (Z): | 320 | T-groeven: | 3/18/70 |
| Werktafel draaihoek: | ±360° | Afstand van spindelcentrum tot tafel: | 190 tot en met 510 |
| Horizontale spindelconic: | 724 ISO50 | Spindel snelheid (stappen): | 35-1500(18) |
| Gewicht van de machine: | 2900/3000 | Aantal assen: | 3 |
| Voorwaarde: | Nieuw | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken |
| Locatie van de showroom: | Sri Lanka, Roemenië, Nigeria, Egypte, Verenigde Staten, Filippijnen | Kerncomponenten: | Lager, Motor, Pomp, Toestel, PLC, drukvat, Versnellingsbak |
| Lijstreis (mm): | 320x1325 | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten
Kenmerken:
--- De freesmachine is een solide universele freesmachine met een bewegende arm en een groot klemgebied.
---De grote geleidingen in alle assen garanderen absolute precisie en stabiliteit.
--- Extreme stijve machinebed gemaakt van hoogwaardig HT-200 gietijzer met zware ribben.
--- Precieze grondleidingen met geharde oppervlakken voor langdurige nauwkeurigheid en slijtvastheid.
--- De freestafel heeft een groot opstelgebied, een lange X-asverplaatsing en kan tot 45° horizontaal worden gedraaid.
--- Stil en nauwkeurig vervaardigde kopversnellingen met geharde en geaarde versnellingen.

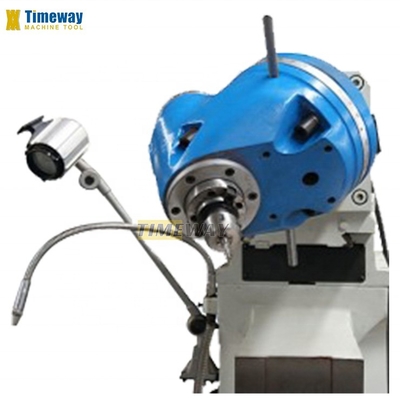

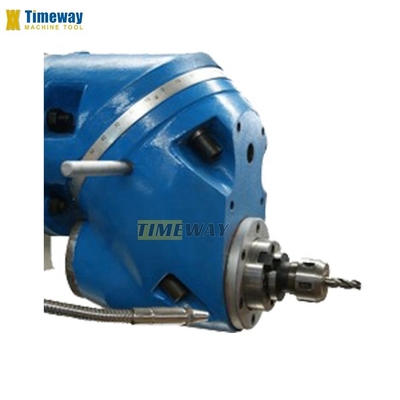

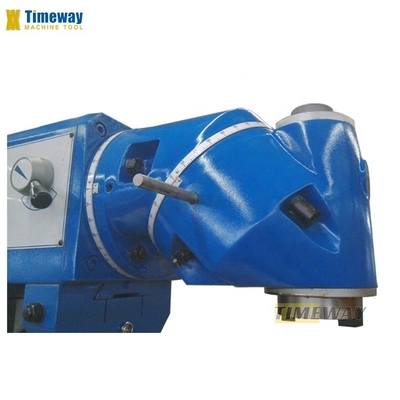

--- De universele snijkop draait op 2 vlakken, waardoor vrijwel elke ruimtelijke hoek kan worden ingesteld.
Verticale en horizontale spindels hebben elk een aparte aandrijving met versnellingsbak voor maximaal bewerkingsvermogen.
---Standaard buitenboordondersteuning met bronzen vlakke lagers biedt plaats aan lange freesboorders in de horizontale spindel.
---Minimum stilstandstijd door snelle plaatsing van de werktafel en snelle voeding in alle assen.
---Ronddraaiend bedieningspaneel met ingebouwde positie-indicator voor maximaal bedieningscomfort.
--- het koelsysteem en de chipbak zijn inbegrepen.
---De grote geleidingen in alle assen garanderen absolute precisie en stabiliteit.
--- Extreme stijve machinebed gemaakt van hoogwaardig HT-200 gietijzer met zware ribben.
--- Precieze grondleidingen met geharde oppervlakken voor langdurige nauwkeurigheid en slijtvastheid.
--- De freestafel heeft een groot opstelgebied, een lange X-asverplaatsing en kan tot 45° horizontaal worden gedraaid.
--- Stil en nauwkeurig vervaardigde kopversnellingen met geharde en geaarde versnellingen.
--- De universele snijkop draait op 2 vlakken, waardoor vrijwel elke ruimtelijke hoek kan worden ingesteld.
Verticale en horizontale spindels hebben elk een aparte aandrijving met versnellingsbak voor maximaal bewerkingsvermogen.
---Standaard buitenboordondersteuning met bronzen vlakke lagers biedt plaats aan lange freesboorders in de horizontale spindel.
---Minimum stilstandstijd door snelle plaatsing van de werktafel en snelle voeding in alle assen.
---Ronddraaiend bedieningspaneel met ingebouwde positie-indicator voor maximaal bedieningscomfort.
--- het koelsysteem en de chipbak zijn inbegrepen.
Vervaardiging | Eenheid | US320H | US320HL |
Tafelgrootte | mm | 320x1325 | 320x1600 |
Langeafstandsverkeer (X) | mm | 700 | 900 |
Kruisvervoer (Y) | mm | 255 | 255 |
Verticale beweging (Z) | mm | 320 | 320 |
T-slot (geen /breedte/pitch) | mm | 3/18/70 | 3/18/70 |
Afstand van verticale spindel neus tot tafel | mm | 190 tot en met 510 | 190 tot en met 510 |
Afstand van de verticale as van de spindel tot de kolom | mm | 215-470 | 215-470 |
Afstand van de horizontale as van de spindel tot de tafel | mm | 30 tot en met 350 | 30 tot en met 350 |
Afstand van de horizontale as van de spindel tot de ram | mm | 155 | 155 |
X-asvoersnelheid | mm/min | 23.5-1180 (18) | 23.5-1180 ((18 |
Voersnelheid op de Y-as | mm/min | 23.5-1180 ((18) | 23.5-1180 ((18) |
Z-asvoersnelheid | mm/min | 8-394 (18) | 8-394(18) |
Snelvoersnelheid op de as X/Y/Z | mm/min | 2300/2300/770 | 2300/2300/770 |
Verticale spindelgatconic | 724 ISO50 | 724 ISO50 | |
Verticaal spindelversnellingsbereik | rpm | 60-1750 ((12) | 60-1750 ((12) |
Horizontale spindelgatconic | 724 ISO50 | 724 ISO50 | |
Horizontaal spindelversnellingsbereik | rpm | 30-1500(18) | 30-1500 (18) |
Geraamde splijtkoppel | 360° | 360* | |
Draaihoek van de werktafel | ± 45° | ± 45° | |
Hoofdmotorvermogen (verticaal) | kw | 4 | 4 |
Hoofdmotorvermogen (horizontaal) | kw | 7.5 | 7.5 |
Versnellingsversnelling op de as X/Y/Z | kw | 1.5 | 1.5 |
motor voor koelmiddelpomp | kw | 0.04 | 0.04 |
Gewicht van de machine | kg | 2900 | 3000 |
Afmetingen van de machine (LxWxH) | mm | 2294x1770x1780 | 2294x2050x1780 |
Standaard accessoires: | Optioneel accessoire: |
Ÿ Tekenbalk Ÿ Horizontale molenboord Ÿ koelmiddel systeem Ÿ chipbak Ÿ Werklamp Ÿ smeersysteem Ÿ Gereedschap en gereedschapskist Ÿ Handleiding van de bediener | Ÿ Digitale aflezing in 2/3-as Ÿ 58 stuks klemset Ÿ Machinescherm Ÿ Spindelbescherming Ÿ Bescherming van de tafel Ÿ Splitsend hoofd Ÿ draaitafel Ÿ Verminderende mouw |
