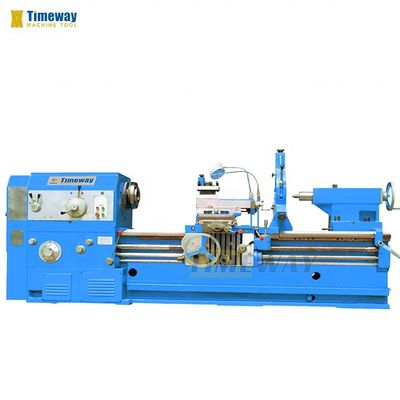

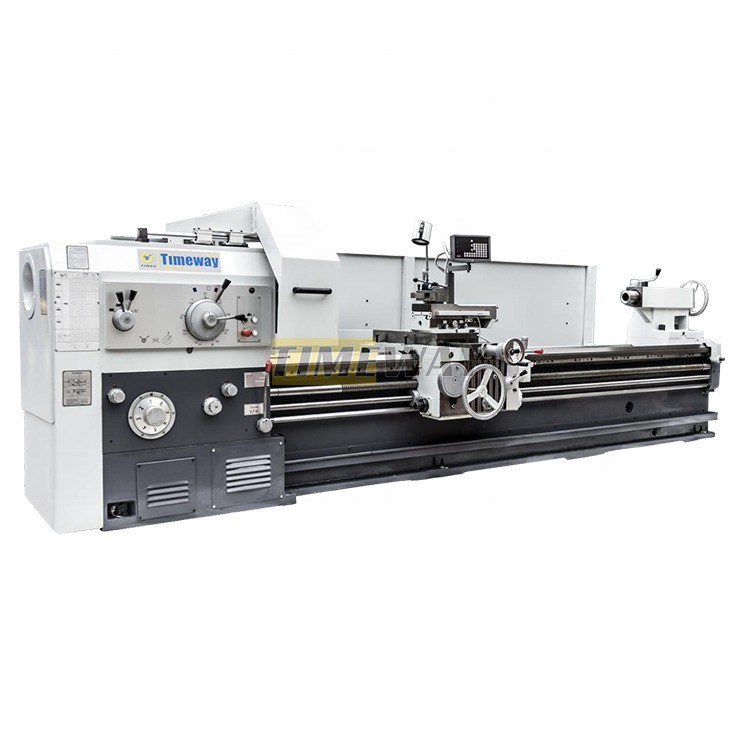

Max. Swing Over Cross Slide 480mm Heavy Type Horizontale draaibank voor industrie
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Timac |
| Modelnummer: | AL800 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $42,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 6000 | Versnellingsbereik van de spindel ((rpm): | 6 - 750 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Type: | horizontaal |
| Spindelmotorvermogen ((kW): | 11 | Spanning: | 220V/380V |
| Afmeting ((L*W*H): | 8260x1730x1450 | Gewicht (kg): | 5000 kg |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Multifunctioneel |
| Tipe in de handel brengen: | Gewoon product | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Max. schommeling over bed: | 800 meter | Max. Schommeling over Dwarsdia: | 480mm |
| Afstand tussen Centrum: | 6000 mm | Max. Draaiingsafstand: | 5850mm |
| Bedbreedte: | 600 mm | Spindelconner: | 1:20 |
| De waaier van de assnelheid: | 6 tot en met 750 tpm | Asneus: | C11 |
| Laadcapaciteit: | 3000 kg | Top glijbaan: | 200 mm |
| Voorwaarde: | Nieuw | Spindelboring ((mm): | 100 |
| Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines | Locatie van de showroom: | Egypte, Verenigd Koninkrijk, Frankrijk, Filippijnen, Mexico, Marokko, VAE, Bangladesh, Australië, Ge |
| Kerncomponenten: | Motor | Max. Gekeerde lengte (mm): | 6000 mm |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
Kenmerken:

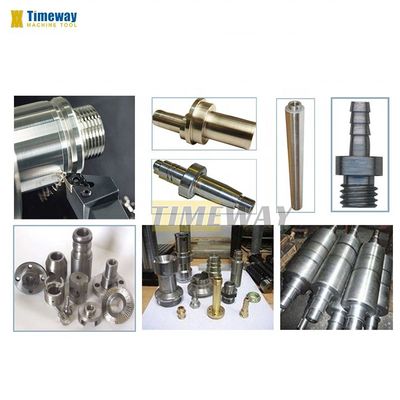

1Deze draaibanden zijn geschikt voor het draaien van binnenste en buitenste cilindrische oppervlakken, kegelvormige oppervlakken en andere draaiende delen.
Ze kunnen alle soorten veelgebruikte metrische, inch-, modulus- en radiële draden verwerken, en kunnen oliegroeven en sleutels snijden.
2.De machine heeft een solide carrosserie, een sterke stijfheid, een hoog vermogen, een breed snelheidsbereik en is geschikt voor snelle en krachtige snijwerkzaamheden.de cilindrische graadfout is niet groter dan 0.03 mm in de meetlengte van 300 mm.
3Het is geschikt voor het stabiel en sterk snijden van grote en middelgrote onderdelen zoals gietstukken, starre onderdelen en niet-ijzeren metalen.
4De interne ribben hebben een redelijke indeling en een hoge stijfheid, en de geleidingsrail gebruikt een tussenfrequentieverdoofde slijpmethode.Op het schuifgidsoppervlak, wordt de anti-kruip-geleidingsplaattechnologie toegepast,
en de dynamische kenmerken, zoals de wrijvingsdempingscoëfficiënt, in een optimale toestand zijn, waardoor het verschijnen van lage snelheidskruipen wordt vermeden.

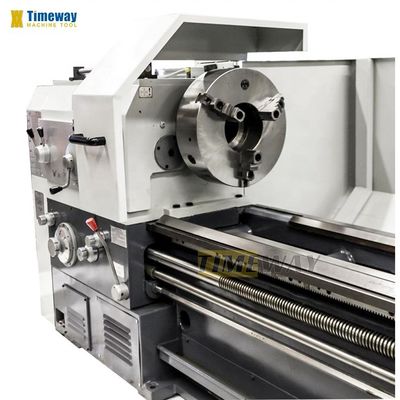

5De spindelbox heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te voorkomen.Om thermische vervorming te verminderenDe voorkant van de hoofdas is voorzien van een drievoudige steunstructuur van een tweevoudig hoekig contactballager.
De tandwielen in de kop zijn uitgeschakeld en geaard om een nauwkeurige transmissie en een laag geluidsniveau te garanderen.De goed gemonteerde spindel heeft de kenmerken van een lage temperatuurstijging, kleine thermische vervorming en hoge precisie, waardoor de spindel een relatief stabiele nauwkeurigheid behoudt tijdens langdurige werking.
6.Hoge stijfheid één-stuk type bed met een bedspanning van 600 mm, waardoor de machine een sterke stabiliteit en hoge precisie heeft en de laadcapaciteit tussen de centra tot 3000 kg kan zijn.
7.Spindel standaard door gat diameter Ф100mm, kan F140mm als optionele; voor het bewerken van een breed scala aan werkstukken, de machine heeft een snelheidsbereik van 6-775rpm met 24 snelheden.

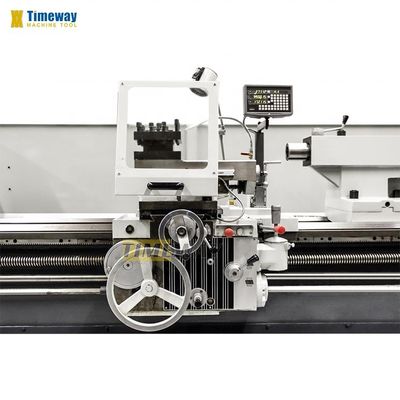

10.De bovenste schuif kan de korte kegel draaien door automatische voeding of met de hand, de bovenste schuif en de longitudinale voeding kunnen samen het lange conische oppervlak draaien.
2.De machine heeft een solide carrosserie, een sterke stijfheid, een hoog vermogen, een breed snelheidsbereik en is geschikt voor snelle en krachtige snijwerkzaamheden.de cilindrische graadfout is niet groter dan 0.03 mm in de meetlengte van 300 mm.
3Het is geschikt voor het stabiel en sterk snijden van grote en middelgrote onderdelen zoals gietstukken, starre onderdelen en niet-ijzeren metalen.
4De interne ribben hebben een redelijke indeling en een hoge stijfheid, en de geleidingsrail gebruikt een tussenfrequentieverdoofde slijpmethode.Op het schuifgidsoppervlak, wordt de anti-kruip-geleidingsplaattechnologie toegepast,
en de dynamische kenmerken, zoals de wrijvingsdempingscoëfficiënt, in een optimale toestand zijn, waardoor het verschijnen van lage snelheidskruipen wordt vermeden.
5De spindelbox heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te voorkomen.Om thermische vervorming te verminderenDe voorkant van de hoofdas is voorzien van een drievoudige steunstructuur van een tweevoudig hoekig contactballager.
De tandwielen in de kop zijn uitgeschakeld en geaard om een nauwkeurige transmissie en een laag geluidsniveau te garanderen.De goed gemonteerde spindel heeft de kenmerken van een lage temperatuurstijging, kleine thermische vervorming en hoge precisie, waardoor de spindel een relatief stabiele nauwkeurigheid behoudt tijdens langdurige werking.
6.Hoge stijfheid één-stuk type bed met een bedspanning van 600 mm, waardoor de machine een sterke stabiliteit en hoge precisie heeft en de laadcapaciteit tussen de centra tot 3000 kg kan zijn.
7.Spindel standaard door gat diameter Ф100mm, kan F140mm als optionele; voor het bewerken van een breed scala aan werkstukken, de machine heeft een snelheidsbereik van 6-775rpm met 24 snelheden.
10.De bovenste schuif kan de korte kegel draaien door automatische voeding of met de hand, de bovenste schuif en de longitudinale voeding kunnen samen het lange conische oppervlak draaien.
Specificaties | Eenheid | AL-800 |
Sling over het bed. | mm | 800 |
Sling over het wagen | mm | 480 |
Max. lengte van het werkstuk | mm | 1500-6000 |
Max. draailengte | mm | 1350-5850 |
De lengte van de geleidingsbaan | mm | 600 |
Max. gewicht van het werkstuk | kg | 3000 |
Spindel neus | - | C11 (facultatief C15) |
Spindelboor | mm | 100 (140 facultatief) |
Taper gat van spindel | - | Metric 1:20 |
Verscheidenheid van spindelsnelheden | rpm | CCW: 6-750; CW: 10-775 |
Aantal spindeltoerentallen | stappen | 18; 6 |
Langevoersnelheid | mm/r | 0.1-24.32 (64) |
Cross-feed snelheid | mm/r | 0.05-12.16 (64) |
Nummer en bereik van de metrische draad | mm | 1-240 (50) |
Nummer en bereik van de inches draad | TPI | 14 tot en met 26 |
Nummer en bereik van de module draad | MP | 0.5-120 (53) |
Nr. en bereik van de draad | DP | 28-1 (24) |
De snelheid van de snelheidsgordel | mm/min | 4000 |
Afstand van spindel en gereedschapsvlak | mm | 33 |
Swingbereik van de werktuigstaaf | ° | ± 90 |
Max. verplaatsing van de dwarsslider | mm | 500 |
Max. verplaatsing van de bovenste glijbaan | mm | 200 |
Afdeling van de gereedschapsstaaf | mm | 32x32 |
Dia. van staartvoet | mm | 100 |
Voertuig van de staartvoet | mm | 250 |
Taper gat van staartvoet | MT6 | |
Hoofdmotorvermogen | kw | 11 |
Lange | mm | 3670 tot en met 8260 |
Breedte | mm | 1730 |
Hoogte | mm | 1450 |
Standaard accessoires | VOLGENDE ACCESSORIES |
Drie-kaak-schok. Steady rest (langer dan 2 m), Volg de rust. handmatig bewegende staart, Dood midden. een werktuigpost met 4 stations, Koelingsysteem, Werkenlamp, gereedschappen en gereedschapskist, Het gelijkstellen van wig en bouten, Operatiehandleiding (Engels) | 4 kies onafhankelijke chuck, Gezichtsplaat DRO met twee of drie assen, Chuck bewaker, TOol-post bewaker, Achterste spatscherm, Snel wisselend gereedschapspost, Slijpstukken |
