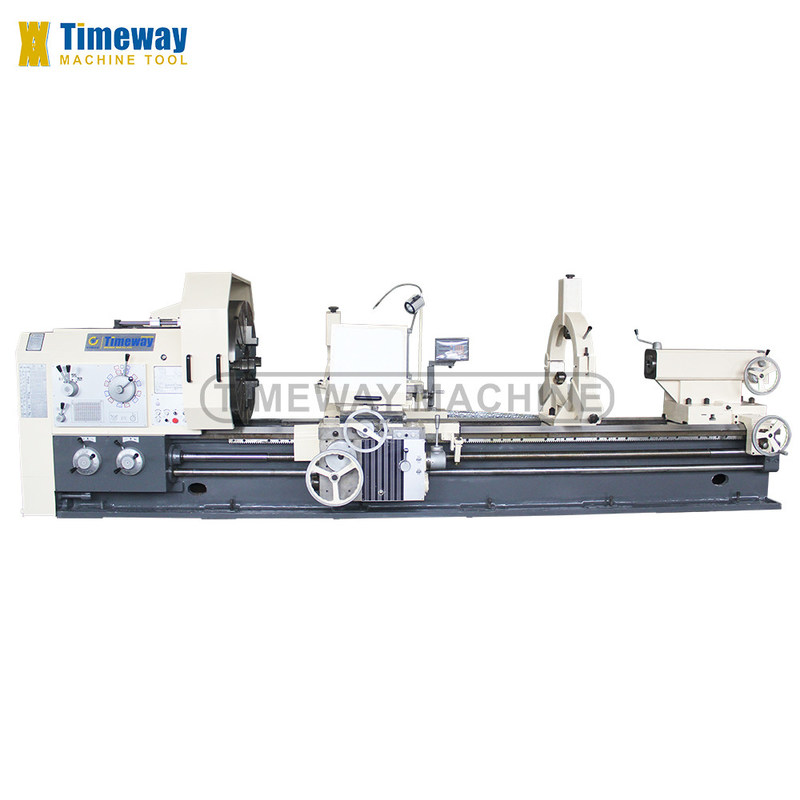

Horizontale draaibank voor max. gedraaide lengte van 2800 mm in productie
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC TIMEWAY |
| Modelnummer: | AL-1000B |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $80,000.00/sets 1-2 sets |
| Verpakking Details: | houten behuizing of plywoodbehuizing |
| Levering vermogen: | 50 sets per maand. |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 3000 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 775 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 22 |
| Spanning: | Op verzoek van de klant | Afmeting ((L*W*H): | 6100x2150x1820 mm |
| Gewicht (kg): | 15000 KG | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Concurrerende prijs | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Werkstuklengte: | 3000 mm |
| Verwerkingscapaciteit: | Zwaar werk | Max. Gewicht van het werkstuk: | 6 of 8 ton |
| De as droeg: | 130 mm | Naam: | Parallelle draaibank |
| Kleur: | Facultatief | Verwerking: | Metalenbewerkende draaibank |
| Afstand tussen Centra: | 1500-12000 mm | CNC of niet: | Nomal |
| Service na verkoop: | Online ondersteuning | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 130 | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken |
| Locatie van de showroom: | Canada, Turkije, Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Peru | Kerncomponenten: | Lagers, pompen, versnellingsbakken, motoren, versnellingsbakken, drukvaten |
| Max. Gekeerde lengte (mm): | 2800 mm | Jaar: | 2020 |
| Haven: | Chinese haven | ||
Productomschrijving
Samenvatting
1Deze horizontale draaibank is geschikt voor de verwerking van grote en middelgrote delen van gietstukken, staal en niet-ijzeren metalen.
2Het kan de buitenste cirkel, het binnenste gat, het eindvlak, het groeven, het boren, het boren en het nestelen draaien, en kan verschillende interne en externe draden draaien, zoals metrische, inch, modulus en diameter.
3De machine heeft een solide carrosserie, een sterke stijfheid, een hoog vermogen, een breed snelheidsbereik en is in staat om snel en krachtig te snijden.
4Bij afwerking bedraagt de ronde fout niet meer dan 0,01 mm, de cilindergraadfout niet meer dan 0,03 mm in de meetlengte van 300 mm.
3De machine heeft een solide carrosserie, een sterke stijfheid, een hoog vermogen, een breed snelheidsbereik en is in staat om snel en krachtig te snijden.
4Bij afwerking bedraagt de ronde fout niet meer dan 0,01 mm, de cilindergraadfout niet meer dan 0,03 mm in de meetlengte van 300 mm.
Beschrijving van de producten

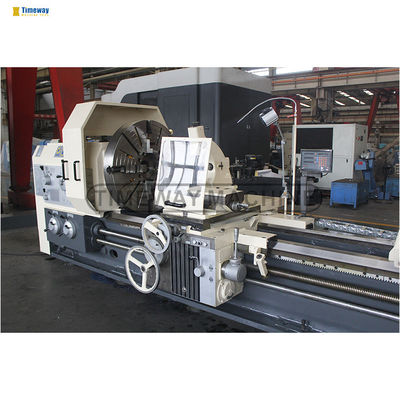

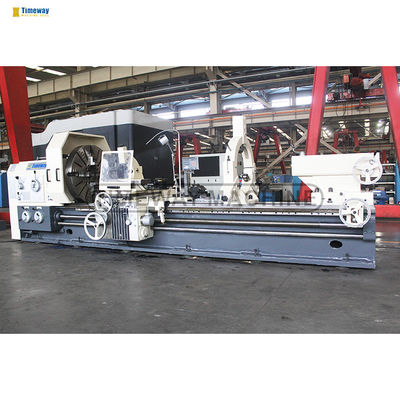

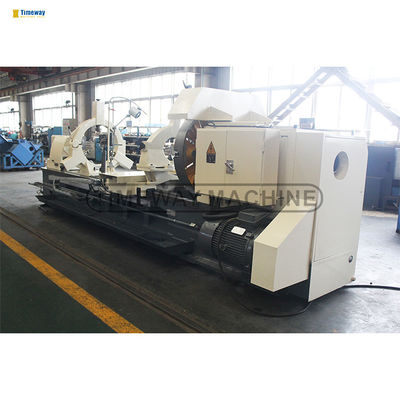

Zware horizontale draaibank
Kenmerken:
1De binnenste ribben hebben een redelijke opzet en een hoge stijfheid, en de geleidingsrail gebruikt een tussenfrequente blusproces. 2.De spindelbox heeft een symmetrische structuur om de thermische vervorming te voorkomen en de verplaatsing van het middelpunt van de spindel te voorkomen.Om de thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd met een oliebadcyclus.De voorkant van de hoofdas is voorzien van een drievoudige steunstructuur van een twee rijen hoekig contactballager5.De tandwielen in de kop zijn uitgeschakeld en geaard om een nauwkeurige transmissie en een laag geluidsniveau te garanderen.
Specificatie | Eenheid | AL-1000B | AL-1250B | AL-1400B | ||
Sling over het bed. | mm | 1000 | 1250 | 1400 | ||
Swing over cross slide | mm | 615 | 865 | 1015 | ||
Afstand tussen centra | mm | 1500/2000/3000/4000/5000/6000/7000/8000 | ||||
Max. draailengte | mm | 1350/1850/2850/3850/4850/5850/6850/7850 | ||||
Breedte van het bed | mm | 775 | ||||
Max.gewicht van het werkstuk | kg | 6000 ((optie: 8000) | ||||
Spindel snelheid ((vooruit) | r/min | 3.15-315 | ||||
Spindel snelheid ((achteruit) | r/min | 3.5-291 | ||||
Langetermijnvoerbereik | mm/r | 0.1-12 | ||||
Kruisvoerbereik | mm/r | 0.05-6 | ||||
Hoofdmotorvermogen | kw | 22 | ||||
Afmetingen van de machine ((LxWxH) | mm | 5100-15100x2150 x1700 | 5100-15100x2150 x1825 | 5100-15100x2150 x1950 | ||

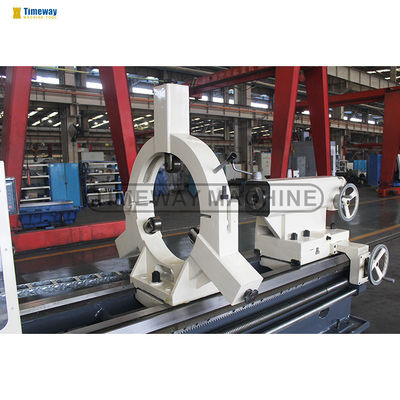

· 4-kaak onafhankelijke chuck · Steady rest (langer dan 3 M) · Volgt de rust · Handmatig bewegende staart · Dood midden van de staart · 4-station gereedschapspost · Koelsysteem · Werklamp · Gereedschappen en gereedschapskist · Evenwichtige wig en bouten · Handleiding (Engels) | · Elektrisch bewegende staart · Digitale indicator met 2 of 3 assen · Chuck bewaker · Overbelasting · Achterste spatscherm · Slijpstuk |
Detail van de machine
Spindeldoos:
De zware draaibank heeft 18 stappen naar voren spindel snelheid 6-750 r/min; en heeft ook 6 stappen omgekeerd 10-775 r/min.
Spindel & draaibank:
De 3-koppige klep is standaard voor de horizontale draaibank, en de 4-koppige klep en de gezichtsplaat zijn optioneel.Pull-push spindel beveiliging is optioneel, sluit de spindel af wanneer deze wordt geopend.
Bescherming van gereedschapsposten (facultatief):
Een opvouwbare beschermingsbeschermer voor de werktuigpost kan de veiligheid van de werknemer effectief beschermen en belemmert de vervanging van het werktuig niet.
2-as/DRO met drie assen:
Op verzoek van de klant is de DRO beschikbaar om de draaibank direct te bedienen.
