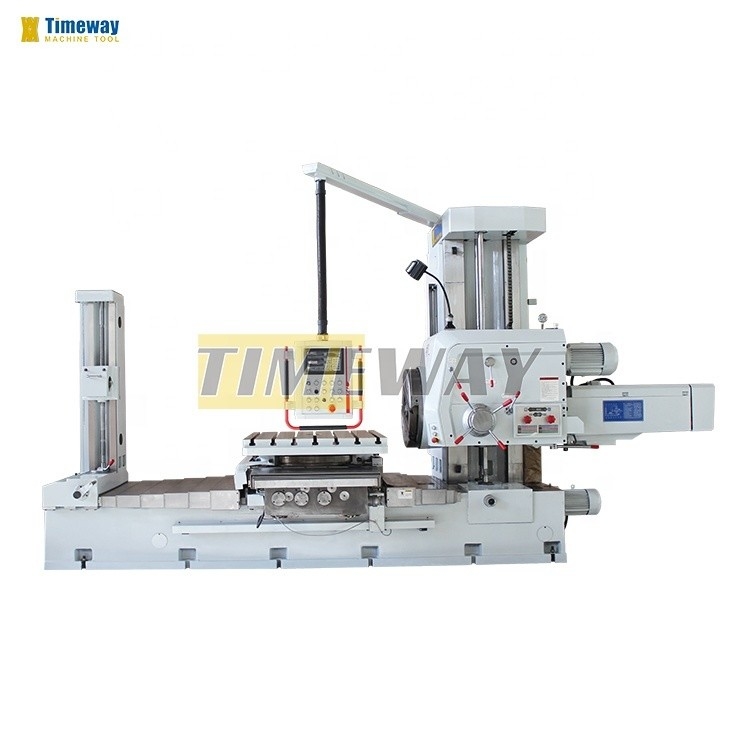

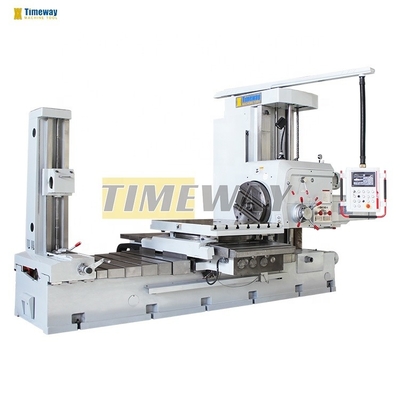

Maximaal laadgewicht van 5000 kg Hoogprecisie DRO horizontale boor- en freesmachine
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMEWAY |
| Modelnummer: | TPX-110B |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $60,000.00/sets >=1 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Tabelverplaatsing (X) (mm): | 900 | Bewerkingscapaciteit: | Middelbelasting |
|---|---|---|---|
| Tabelverplaatsing (Y) (mm): | 900 | Tabelverplaatsing (Z) (mm): | 1400 |
| Spindelconner: | andere | Versnellingsbereik van de spindel ((rpm): | 8 - 1000 t/m |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 7.5 |
| Spanning: | 220V/380V/400V | Afmeting ((L*W*H): | 4910x2454x2750 |
| Gewicht (kg): | 11500 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Concurrerende prijs | Tipe in de handel brengen: | Warm product 2019 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Spindeldiameter: | 110 mm |
| Max. spindelkoppel: | 1225N.m. | De waaier van de assnelheid: | 8-1000 tpm |
| Spindel snelheidsstappen: | 22 stappen | max. kopdraaiend koppel: | 1960N.m. |
| Het onder ogen zien van hoofddiameter: | 600 mm | naar voren gericht hoofdbereik: | 4-200 tpm |
| max. laadgewicht op tafel: | 5000 kg | snelle voedingssnelheid (X/Y/Z/W): | 2500 mm/min |
| Gewicht van de machine: | 11500kg | Aantal assen: | 5 |
| Voorwaarde: | Nieuw | Locatie van de showroom: | Zuid-Korea, Chili, VAE, Colombia, Oekraïne, Maleisië, Canada, Turkije, Verenigd Koninkrijk, Verenigd |
| Kerncomponenten: | Lager, Motor, Versnellingsbak | Lijstreis (mm): | 900x900x1400 |
| Jaar: | 2021 | Toepasselijke sectoren: | Vervaardigingsbedrijven, energie en mijnbouw, andere |
Productomschrijving
Beschrijving van de producten
Kenmerken:
1Deze serie horizontale boor- en freesmachines met digitale aflezing zijn universele werktuigmachines die kunnen worden aangepast aan gietmachines, staal- en niet-derzige werkstukken.De activiteiten omvatten het borenDe bewerking van de bewerkingsplaat kan radial worden gevoerd, waardoor de machine grote gaten kan boren.,Deze serie machines kan worden gebruikt in de industrieën van energie, metallurgie, mijnbouw, machines, militaire, enz.
2De spindel heeft 3 steunpunten en een goede stijfheid. De belangrijkste oppervlakte wordt behandeld met stikstof, waardoor de spindel een hoge hardheid en een lange levensduur heeft.
3De spindel en de snelheidsverandering van de voeding nemen een handmatig draaiend klep in de kop en een hydraulische voorselectie aan, die handig is voor de bediening.
2De spindel heeft 3 steunpunten en een goede stijfheid. De belangrijkste oppervlakte wordt behandeld met stikstof, waardoor de spindel een hoge hardheid en een lange levensduur heeft.
3De spindel en de snelheidsverandering van de voeding nemen een handmatig draaiend klep in de kop en een hydraulische voorselectie aan, die handig is voor de bediening.
4De verdeling van de beweging en het vastklemmen van de verticale beweging van de kop, de longitudinale en transversale beweging van de werktafel en de roterende beweging worden allemaal automatisch bestuurd en gecentraliseerd bediend.die tijd en moeite besparen, waardoor de machine gemakkelijk en betrouwbaar te gebruiken is.
5De werktafel is uitgerust met een optische positioneringsinrichting van 4x90°, die een hoge nauwkeurigheid garandeert.
Specificatie | Eenheid | TPX-110B | TPX-110C | TPX-110D | TPX-130B | TPX-130C |
Spindel | ||||||
Spindeldiameter | mm | 110 | 110 | 110 | 130 | 130 |
Spindelconic | - | MT6 | MT6 | MT6 | Metrische 80 | Metrische 80 |
Max. spindelkoppel | N.m. | 1225 | 1225 | 1225 | 3136 | 3136 |
Max. spindeldruk | N | 12250 | 12250 | 12250 | 31360 | 31360 |
Spindel snelheidsstappen | - | 22 | 22 | 22 | 24 | 24 |
Spindelversnellingsbereik | rpm | 8-1000 | 8-1000 | 8-1000 | 4-800 | 4-800 |
Hoofdmotorvermogen | - | 7.5 | 7.5 | 7.5 | 15 | 15 |
Met het hoofd naar voren | ||||||
Max. kopdraaiend koppel | N.m. | 1960 | 1960 | 1960 | 4900 | 4900 |
Gezichtshoofddiameter | mm | 600 | 600 | 600 | 750 | 750 |
Gezicht naar het hoofd snelheidsbereik | rpm | 4-200 | 4-200 | 4-200 | 2.5-125 | 2.5-125 |
Gezicht naar de snelheidsstappen | - | 18 | 18 | 18 | 18 | 18 |
Tabel | ||||||
Tafelgrootte | mm | 1100x960 | 1100x960 | 1100x960 | 1600x1400 | 1800x1600 |
Max. laadcapaciteit op tafel | kg | 5000 | 5000 | 5000 | 8000 | 10000 |
T-slotgrootte | mm | 22 | 22 | 22 | 28 | 28 |
T-slot-telling | - | 7 | 7 | 7 | 9 | 11 |
Werkbereik | ||||||
Vervoer op de X-as | mm | 900 | 1250 | 1600 | 1600 | 2000 |
Vervoer op de Y-as | mm | 900 | 900 | 1200 | 1400 | 1800 |
Z-asvervoer | mm | 1400 | 1400 | 1400 | 2000 | 2000 |
Verplaatsing van de W-as (spindel) | mm | 600 | 600 | 600 | 900 | 900 |
U-asverplaatsing (verplaatsing van de glijbaan naar voren) | mm | 180 | 180 | 180 | 250 | 250 |
Rotatiehoek van de B-as (tabel) | ° | 360° (4x90°) | 360° (4x90°) | 360° (4x90°) | 360° (4x90°) | 360° (4x90°) |
Afstand tussen spindelcentrum en werktafel | mm | 0-900 | 0-900 | 0-900 | 0-900 | 0-900 |
Voerbereik | ||||||
Snelvoerbereik (X/Y/Z/W) | mm/min | 2500 | 2500 | 2500 | 2500 | 2500 |
Verscheidenheid van assen snelheid/spindelomwenteling (X/Y/Z/W) | mm/omwenteling | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.05-8/0.01-2 | 0.05-8/0.01-2 |
Precisiteit | ||||||
Meetingsnauwkeurigheid (X/Y/Z) | mm | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
Meetingsnauwkeurigheid (as B) | ° | 0.001° | 0.001° | 0.001° | 0.001° | 0.001° |
Andere | ||||||
Algemene afmetingen (LxWxH) | mm | 4910x2454x2750 | 4910x2870x2750 | 5028x3359x3079 | 6995x3647x3442 | 7030x4665x3800 |
Gewicht van de machine | kg | 11500 | 13000 | 14000 | 24000 | 28000 |
- MT6 spindel (110 mm) - metrische 80 spindel (130 mm) - Gezichtplaat - Vervelige gereedschapsholder - Werklamp - Koelsysteem - Hydraulisch systeem - smeermoment - NEWALL X/Y-as DRO - MITSUBISHI PLC controle - Elektrische onderdelen met CE-markering - Niveaulegen en funderingsbouten - Werktuigen - Handleiding | - ISO (7:24) spindel - NEWALL Z-as DRO - Achterste kolom. - Draaien en tandwielen |
Bed
Onze hoogwaardige gietstukken hebben gepolijste en geharde leidingen.
maximale stijfheid en stabiliteit.
Controlepaneel
Verkrijgbaar in hang- of schommelarmvormen, de
besturingspaneel is gemakkelijk te gebruiken en vermindert operator
Ik ben moe.
Tabel
Tafel draait 360°, 1100x960mm grote tafel biedt
het frezen van werkstukken met een gewicht van maximaal 5 ton.
Achterkolom
als optionele toebehoren, een hulpprijst voor het boren,
Het gaat om het boeken van grote, diepe gaten en het behouden van coaxie.
Kolom
Vervaardigd van gietstukken van hoge kwaliteit met grond enDe geoptimaliseerde constructie draagt de montage gemakkelijk.

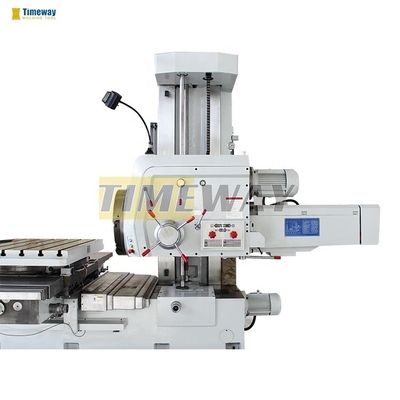

Hoofdmateriaal
Het primaire toerental wordt door middel van schakelaars op de kop zelf geregeld, een verscheidenheid aan rotatiesnelheden is mogelijk.

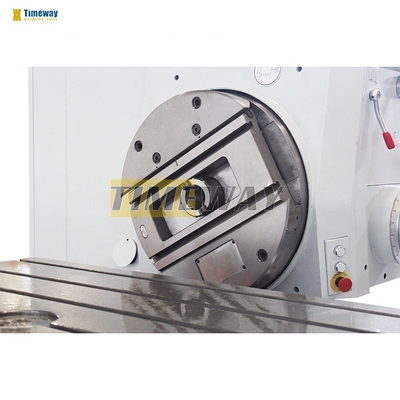

Spindel & geconfronteerde plaat
Voor het opstellen van de boorplaat en de boorspindel met verschillende werkingsspecifieke snelheidsbereiken volgens de verschillendefuncties.
Hydraulisch systeem
De druk wordt geregeld via een opluchtingsklep en de variabele snelheid via een draaiklep.
