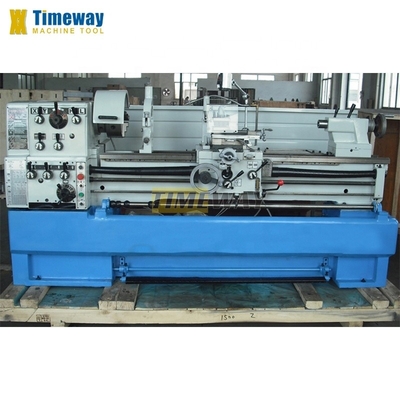

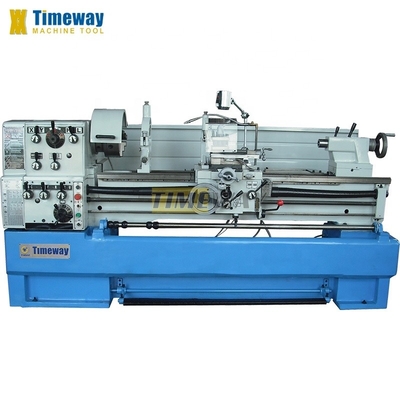

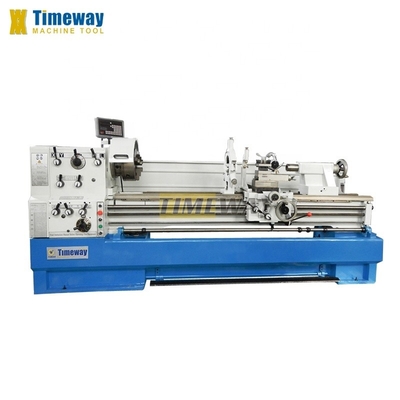

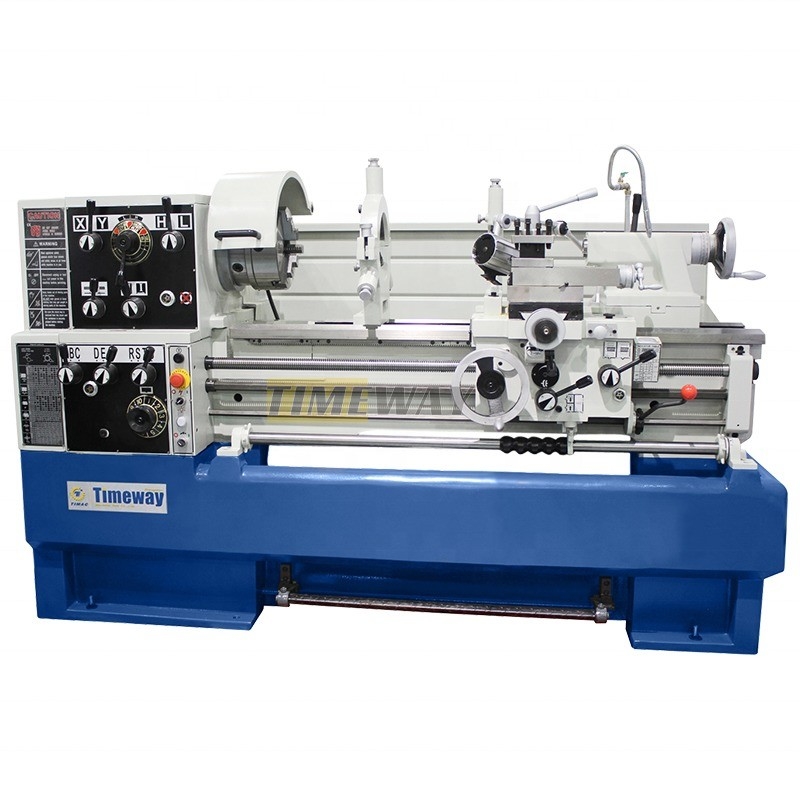

Full Cast Iron Bed CL 510 Gap-Bed Lathe Het ideale gereedschap voor machinewerkplaatsen
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | Timeway |
| Modelnummer: | CL-510, CL-560 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $15,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 1000 | Versnellingsbereik van de spindel ((rpm): | 25 - 2000 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Middelbelasting | Type: | horizontaal |
| Spanning: | 380 V, 220 V of onderhandelbaar | Afmeting ((L*W*H): | 239/284/334/434x115x143mm |
| Gewicht (kg): | 2550 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Hoge productiviteit | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Naam: | Draaibankmachine |
| Type machine: | Horizontale draaimachine voor het draaien van metaal | Sleutelwoord: | Metalenverwerking Horizontale draaimachine |
| Functie: | Metalen draaien | Precisie: | Hoge Precisiemachine |
| Kleur: | aangepast | Kracht: | 7,5 kW |
| Schommeling over Bed: | 510 mm | Afstand tussen Centra: | 1000/1500/ 2000/3000 mm |
| Spindel Gat: | 80 mm | Voorwaarde: | Nieuw |
| Locatie van de showroom: | Turkije, Verenigd Koninkrijk, Verenigde Staten, India, Rusland, Spanje, Roemenië | Kerncomponenten: | Lager, tandwiel, versnellingsbak |
| Spindelboring ((mm): | 80 mm | Max. Gekeerde lengte (mm): | 1000 mm |
| Jaar: | 2023 | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, andere |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
Specificatie | Eenheid | CL-510 | CL-560 |
Max. Sling over het bed. | mm | 510 | 560 |
Max. Swing over cross slide | mm | 305 | 355 |
Max. Swing over de opening. | mm | 735 | 785 |
Afstand tussen centra | mm | 1000/1500/ 2000/3000 | 1000/1500/ 2000/3000 |
Afstandslengte | mm | 170 | 170 |
Bedbreedte | mm | 350 | 350 |
Spindel neus | - | D1-8 | D1-8 |
Spindelboor | mm | 80 | 80 |
Spindelconic | - | MT1 | MT1 |
Spindelversnellingsbereik (stappen) | rpm | 25-2000 (12) | 25-2000 (12) |
De bovenste glijbaan | mm | 130 | 130 |
Verplaatsingen op de dwarsglijbaan | mm | 316 | 316 |
Grootte van het gereedschapsgedeelte | mm | 25x25 | 25x25 |
Schroef | - | 40x4T.P.I. of 6 mm hoogte | 40x4T.P.I. of 6 mm hoogte |
Langetermijnvoerbereik | mm/omwenteling | 0.059-1.646 (32) | 0.059-1.646 (32) |
Kruisvoerbereik | mm/omwenteling | 0.02-0.573 (42) | 0.02-0.573 (42) |
Metrische draadklasse (soorten) | mm | 0.2-14 (47) | 0.2-14 (47) |
Inch-draad (soorten) | TPI | 2-112 (60) | 2-112 (60) |
Diameterwijdte van de draad (soorten) | DP | 4-112 (50) | 4-112 (50) |
Module-draadbereik (soorten) | MP | 0.1-7 (34) | 0.1-7 (34) |
Diameter van de staartvoet | mm | 75 | 75 |
Volledige verplaatsing | mm | 180 | 180 |
Schoppenvoetpen | - | MT5 | MT5 |
Hoofdmotorvermogen | kw | 7.5 | 7.5 |
Vermogen van de koelmiddelpomp | kw | 0.1 | 0.1 |
Afmetingen van de machine (LxWxH) | cm | 239/284/334/434x115x143 | 239/284/334/434x115x146 |
Verpakkingsgrootte (LxWxH) | cm | 245/290/340/440x119x174 | 245/290/340/440x119x174 |
Nettogewicht | kg | 2070/2160/2435/2805 | 2195/2285/2560/2930 |
Bruto gewicht | kg | 2460/2550/2840/3270 | 2600/2690/2980/3410 |
Hoogte van de machine | mm | 1230 | 1270 |
Gewicht van de machine | kg | De in punt 2 bedoelde vergunningen zijn van toepassing op: | 2150/2200/2400/2600/3000 |
3-koppige klep | Wooncentrum |
4-koppige klep | Taper draaibevestiging |
Gezichtsplaat | Boorkraan |

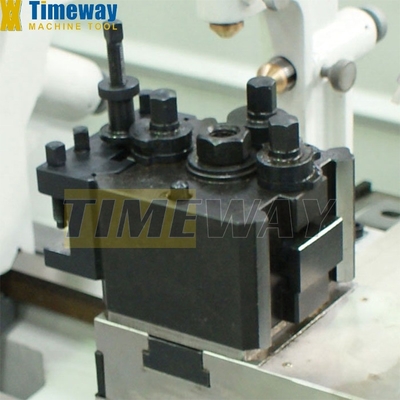

Dode centra | Vinnige wisselgereedschapsholding |
Draad achtervolgende wijzerplaat | Digitale aflees van 2/3-as |
Bescherming tegen spatsels | Chuck dekking |
Oliepistool | Hoofdschroefdeksel |
Werklamp | Hoofdstuk voor gereedschapspal |
Koelsysteem | Bestuursplaat |
Steeds rusten | Delta-frequentie-omvormer |
Volgt de rust | |
Verander van versnelling | |
Verminderingsmantel | |
Voetrem | |
met een breedte van niet meer dan 15 mm | |
Gereedschapskist en gereedschap | |
Gebruikershandleiding |

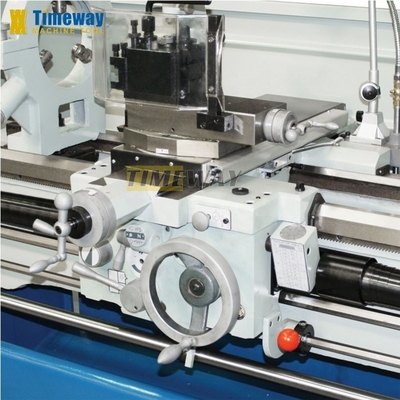

Detail van de machine
Waarom u ons kiest
Renishaw-laserinterferometer (alleen voor horizontale CNC-draaibank):
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
