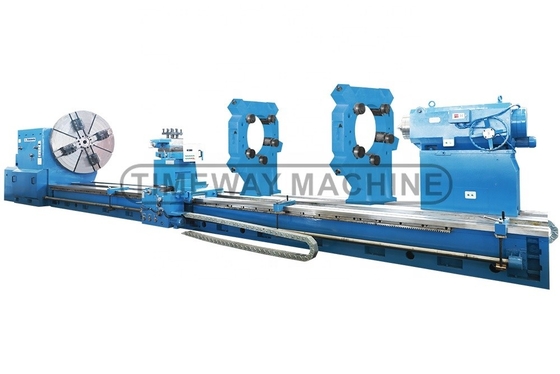

Timeway AL-2500H Hoge precisie zware draaibank horizontale draaibank 75kW spindelmotor vermogen
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | Timac |
| Modelnummer: | AL-2500H |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $450,000.00/sets 1-2 sets |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 10000 | Versnellingsbereik van de spindel ((rpm): | 0.8 - 160 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Middelbelasting | Type: | horizontaal |
| Spindelmotorvermogen ((kW): | 75 | Spanning: | 220V/440V |
| Afmeting ((L*W*H): | 13577x2515x2655 mm | Gewicht (kg): | 40000 kg |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Gemakkelijk te bedienen |
| Tipe in de handel brengen: | Gewoon product | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Max. schommeling over bed: | 2500 mm | Max. Schommeling over Dwarsdia: | 2200 mm |
| Afstand tussen Centra: | 10000 mm | Max. koppel van de chuck: | 80000N.m. |
| Bedbreedte: | 1600 mm | Laadcapaciteit: | 32 ton |
| Spindelconner: | 75° | Lange voedingsbereik: | 0.125-48 (18) mm |
| Bereik van kruisvoeding: | 0.063-24 (18) mm | metrische draad: | 240mm |
| Voorwaarde: | Nieuw | Toepasselijke sectoren: | Huishoudelijk gebruik, detailhandel, bouwwerk |
| Locatie van de showroom: | Frankrijk, Peru, Saoedi-Arabië, Spanje, Zuid-Korea | Kerncomponenten: | Lagers |
| Spindelboring ((mm): | 100 mm | Max. Gekeerde lengte (mm): | 9800 mm |
| Jaar: | 2019 | ||
Productomschrijving
Samenvatting
Deze machine is een universele draaibank met een laadvermogen van 25/32/40 ton, na gebruik van rolondersteuning en vaste rust, een laadvermogen van 40 ton.Het is geschikt voor high speed staal en hard legeringsstaal gereedschappenVoor schachtonderdelen van verschillende materialen, cilindrische en schijfvormige onderdelen, draaiende buitenste ring, eindkant, spleet, snijden, het boren, de binnenste en buitenste kegels van de rot,en het gebruik van de bovenste gereedschapsholder (via het hangwiel) voor het draaien van verschillende draden van minder dan 600 mm.
Kenmerken:
1Het machinebed is een integrale driehoekige spoorstructuur in de vorm van een doos, die in eenmalige gietvorming met hoogwaardig gietijzer (HT 300) is gegoten.De stabiliteit is goed.De breedte van de geleidingsrail is 1600 mm, de stijfheid is goed en de antivibratiekracht is sterk; Precisie slijpen door geïmporteerde geleidingsschleefmachines zorgt voor een lange levensduur,hoge nauwkeurigheid en goede retentie.
2Het belangrijkste aandrijfmechanisme van de werktuigmachine wordt aangedreven door een 75 kW gelijkstroommotor.22.2,3 stappen wisselende snelheid en de verhouding tussen mechanische en elektrische snelheid is 1:200De spindel heeft een snelheidsregeling van 0,8 tot 160 r/min.
1Het machinebed is een integrale driehoekige spoorstructuur in de vorm van een doos, die in eenmalige gietvorming met hoogwaardig gietijzer (HT 300) is gegoten.De stabiliteit is goed.De breedte van de geleidingsrail is 1600 mm, de stijfheid is goed en de antivibratiekracht is sterk; Precisie slijpen door geïmporteerde geleidingsschleefmachines zorgt voor een lange levensduur,hoge nauwkeurigheid en goede retentie.
2Het belangrijkste aandrijfmechanisme van de werktuigmachine wordt aangedreven door een 75 kW gelijkstroommotor.22.2,3 stappen wisselende snelheid en de verhouding tussen mechanische en elektrische snelheid is 1:200De spindel heeft een snelheidsregeling van 0,8 tot 160 r/min.
Productbeschrijving

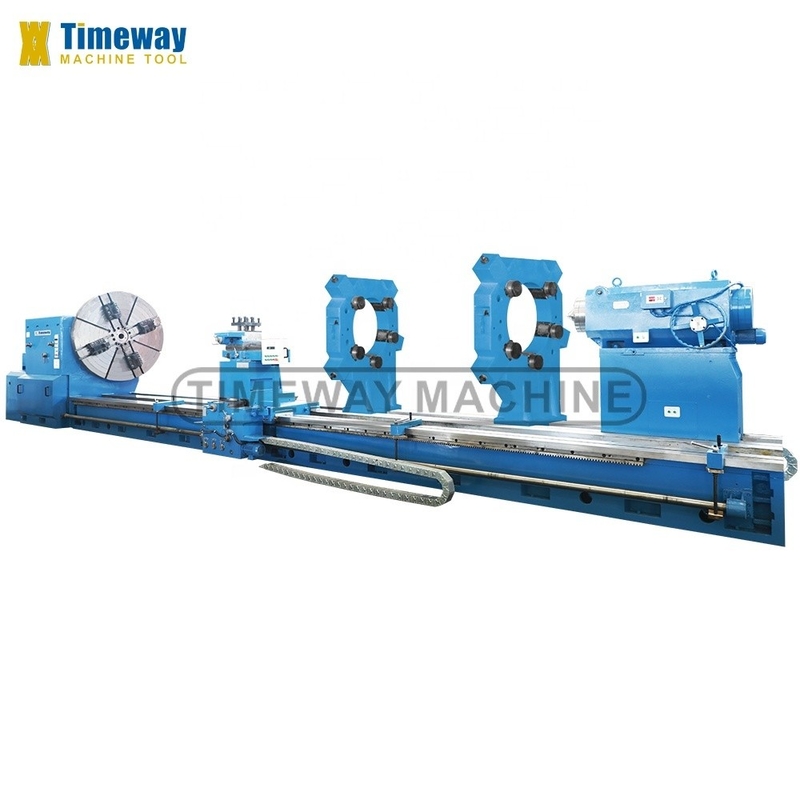

Grote horizontale zware draaibank AL-2500H
Specificatie
Specificatie | Eenheid | AL-2500H |
Max. Sling over het bed. | mm | 2500 |
Max. Swing over cross slide | mm | 2200 |
Afstand tussen centra | mm | 10000 |
Max. koppel van de chuck | N.m. | 80000 |
Bedbreedte | mm | 1600 |
Laadcapaciteit | ton | 32 |
Spindelconic | - | 75° |
Lange voedingsbereik | mm | 0.125-48 (18) |
Bereik van kruisvoeding | mm | 0.063-24 (18) |
Metrische draad | mm | 2 tot 40 |
Accessoires
Standaard accessoires:
• 4-kaak onafhankelijke chuck
• Regelmatig rusten
• Dood midden van de staart
• Koelsysteem
• Werklamp
• Elektrisch bewegende staart
• Gereedschappen en gereedschapskist
• Gelijkmatige wig en bouten
• Handleiding (Engels)
• Regelmatig rusten
• Dood midden van de staart
• Koelsysteem
• Werklamp
• Elektrisch bewegende staart
• Gereedschappen en gereedschapskist
• Gelijkmatige wig en bouten
• Handleiding (Engels)
Optioneel accessoire:
• Gezichtsplaat
• Digitale indicator met 2 of 3 assen
• Chuck beveiliging
• Bescherming van gereedschapsposten
• Achterste spatscherm
• Rollerondersteuning
• Digitale indicator met 2 of 3 assen
• Chuck beveiliging
• Bescherming van gereedschapsposten
• Achterste spatscherm
• Rollerondersteuning
Drie schuifrails:
De grote zware taak neemt de drie glijbaan rails structuur, bed breedte is tot 1600 mm, hoge stijfheid en sterke anti-vibratie, zodat de laadcapaciteit 40 ton.De rails van de draaiburken zijn gemiddeld gehard (HRC68)De machine is dus een zeer lange levensduur, een hoge stijfheid en een goede stabiliteit.
Tialstock:
Hoge stijfheid en grote draagkracht.
De diameter van de staart: 400 mm.
Centrale conische hoek: 75°
De effectieve afstand van de staart: 300 mm.
Verplaatsing van het staartstuk: 15 mm
De diameter van de staart: 400 mm.
Centrale conische hoek: 75°
De effectieve afstand van de staart: 300 mm.
Verplaatsing van het staartstuk: 15 mm
Elektrische kast:
Duidelijke draadopstelling, CE-markering van elektrische componenten.
DC-hoofdmotor van 75 kW:
De zware draaiburken kunnen de spindel snelheid 0,8-160 rpm met stapsloze krijgen, de belangrijkste transmissie structuur wordt aangedreven door de DC 75KW hoofdmotor,een groot koppel en een sterke draaikracht voor het snijden van zware materialen, wordt de spindel snelheid aangepast door aanpassing van de druk en het magnetisme.

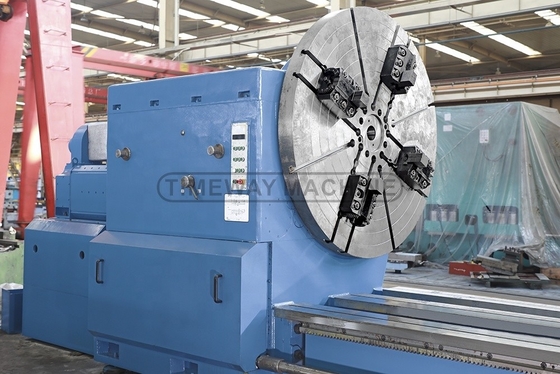

Spindeldoos:
Voor de gigantische draaibank, de spindel door de opening diameter 85 mm, box split structuur, hoge contact stijfheid; de spindel met behulp van voor- en achterste steun type tweepunts steun mechanische structuur,dus dat de grote draaibanden radial run-out en axiale run-out, hoge rotatie nauwkeurigheid, hoogfrequente afzuigen en precisie slijpen van de versnelling, hoge precisie, soepele werking, laag geluid.
Vervoer:

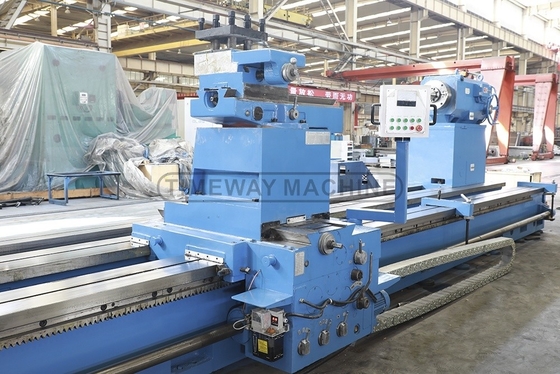

Het voersysteem van de draaibank is via de lichtbalk met de hoofddrive verbonden, zodat de voering rechtstreeks verband houdt met de spindel snelheid en de voersnelheid geschikt is om te selecteren.Voor en achter de gigantische zware draaibank zijn twee rijen hoogprecise rekken geïnstalleerdHet voorste rek stuwt de wagenvoeding om draaiende draden te realiseren, en het achterste rek stuwt de vijandelijke gemotoriseerde beweging.
Verpakking en levering
Dit is de foto van de verpakking in onze fabriek! U kunt zien dat ons pakket gestandaardiseerd en gecentraliseerd is, dan worden ze naar uw aangewezen plaats verzonden.
Profiel van het bedrijf
Timeway Machine Tool Co., Ltd is een professionele machine tool productie-ondernemingen, de belangrijkste producten zijn draaibank, freesmachine, slijpmachine, enz.,en volgens de behoeften van de klant kunnen we ook ontwerpen en fabriceren van verschillende speciale doeleinden machines, om relatieve technologie-upgrading en transformatiediensten op het gebied van machinegereedschap te verlenen.
Onze fabriek is opgericht in 2014. Het heeft professionele technici, een onderzoek en ontwikkeling team, produceert en verkoopt CNC-apparatuur en biedt professionele op maat gemaakte diensten.Onze producten worden veel gebruikt in de vormverwerking, 3C-producten, landbouwmachines, petroleummachines, verwerking van auto-onderdelen, ruimtevaartindustrie, enz., die meer dan 60 landen en regio's in binnen- en buitenland verkopen.
Certificeringen
Sinds de oprichting van ons bedrijf hebben we veel certificaten verkregen. De bovenstaande afbeelding is voor uw verwijzing. We zullen doorgaan met het leveren van uitstekende machine tools voor binnenlandse en buitenlandse gebruikers.
Veelgestelde vragen
V: Waarom kies je voor Timeway Machine?
A: 1. Hoge kwaliteit met concurrerende prijs; 2. Professionele R & D-team en 25 jaar export ervaring; 3. Exporteerd naar meer dan 60 landen; 4. CE, ISO-certificaten; 5.24 uur online dienst (Skype)6. 12 maanden kwaliteitsgarantie; 7. Overzeese ingenieurs beschikbaar voor het oplossen van problemen;V: Heeft u QC of veiligheidsnormen voor uw machines?A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.V: Wat is de MOQ?A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)V: Hoe zit het met de betalingsvoorwaarden?A: 1) T/T met 30% vooruitbetaling, en 70% saldobetaling vóór verzending; 2) Onherroepelijke LC op zicht; 3) Western Union, MoneyGram, enz.V: Hoe zit het met de garantie?A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
