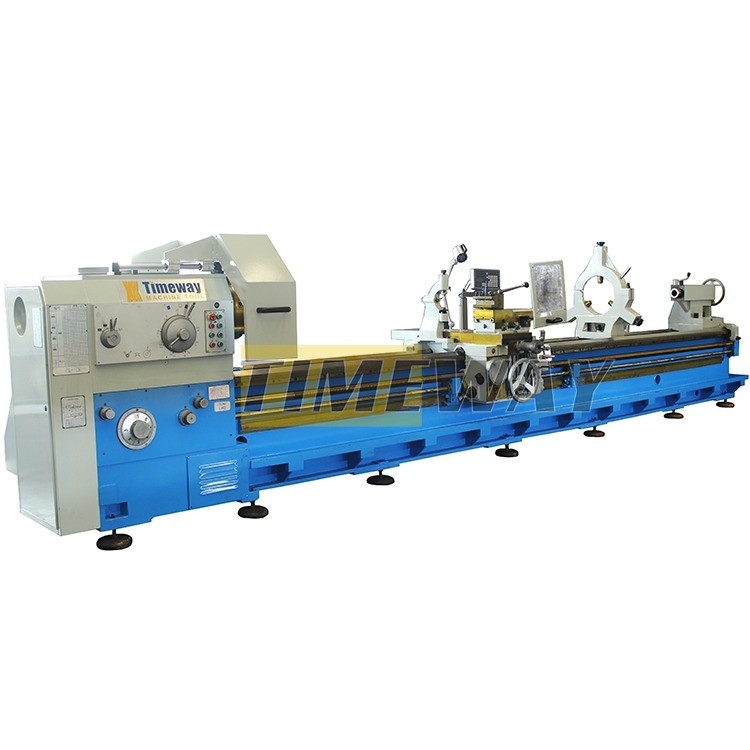

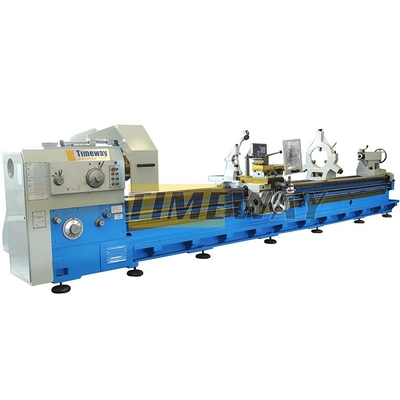

Gepersonaliseerde horizontale draaibank met een grote laadcapaciteit van 3500 kg
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | Timeway |
| Modelnummer: | AL-1600H |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $26,480.00/sets 1-2 sets |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 3000 | Versnellingsbereik van de spindel ((rpm): | 0.8 - 160 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Middelbelasting | Breedte van het bed (mm): | 380mm |
| Type: | horizontaal | Spanning: | 110 V/220 V |
| Afmeting ((L*W*H): | 13577*2479*2280 | Gewicht (kg): | 3500 kg |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Gemakkelijk te bedienen |
| Tipe in de handel brengen: | Gewoon product | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Max. Gewicht van Werkstuk (kg): | 25000 | Spindelconner: | BT1vrijheid van vestiging BT2vrijheid van vestiging |
| Snijmoment: | 80000 N.m | Velociteit van de snelle voeding ((mm/min): | 0 - 3000 mm/min |
| Voersnelheid (mm/min): | 0 - 2000 mm/min | Gereedschapspoststations: | 8, 4 |
| Naam: | Handmatige draaibank | Type machine: | Horizontale draaimachine voor het draaien van metaal |
| Naam van het product: | Handmatige draaibank | Sleutelwoord: | Universale metalen draaibank |
| Functie: | Metalenbewerking | Precisie: | Hoge nauwkeurigheid |
| Kleur: | aangepast | CNC of niet: | Nomal |
| Verwerking: | Metaalwerkstuk | Afstand tussen Centra: | 1000 mm/1500 mm/2000 mm/3000 mm |
Productomschrijving
Productbeschrijving

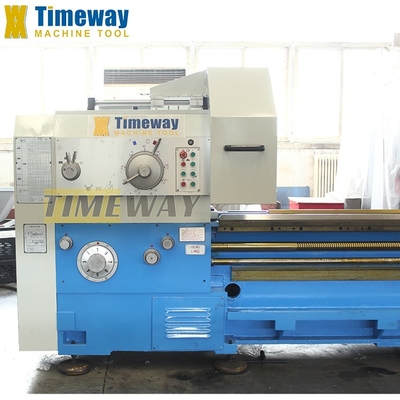

Zware horizontale draaibank
Kenmerken:
1.Stabele prestaties: geschikt voor stabiel en sterk snijden van grote en middelgrote onderdelen zoals gietstukken, starre onderdelen en niet-ijzeren metalen.
2.Hoog stijf bed: het bed is gemaakt van gegoten structuurbed. De binnenste ribben hebben een redelijke lay-out en een hoge stijfheid en de geleidingsrail gebruikt een tussenfrequente blusproces..In het schuifgidsoppervlak wordt de anti-kruipgidsplaattechnologie toegepast en zijn de dynamische eigenschappen zoals de wrijvingsafschaffing in een optimale toestand.het voorkomen van lage snelheidskruipen.
3.Hoge stijfheid van het bed met een breedte van 600 mm, die zorgt voor een sterke stabiliteit en hoge precisie van de machine en een laadvermogen van 3000 kg.
1.Stabele prestaties: geschikt voor stabiel en sterk snijden van grote en middelgrote onderdelen zoals gietstukken, starre onderdelen en niet-ijzeren metalen.
2.Hoog stijf bed: het bed is gemaakt van gegoten structuurbed. De binnenste ribben hebben een redelijke lay-out en een hoge stijfheid en de geleidingsrail gebruikt een tussenfrequente blusproces..In het schuifgidsoppervlak wordt de anti-kruipgidsplaattechnologie toegepast en zijn de dynamische eigenschappen zoals de wrijvingsafschaffing in een optimale toestand.het voorkomen van lage snelheidskruipen.
3.Hoge stijfheid van het bed met een breedte van 600 mm, die zorgt voor een sterke stabiliteit en hoge precisie van de machine en een laadvermogen van 3000 kg.
Specificatie
Specificatie | Eenheid | AL-1600H | AL-2000H | AL-2500H |
Max. Sling over het bed. | mm | 1600 | 2000 | 2500 |
Max. Swing over cross slide | mm | 1250 | 1600 | 2200 |
Afstand tussen centra | mm | 3000 tot 20.000 | 3000 tot 20.000 | 3000 tot 20.000 |
Max. koppel van de chuck | N.m. | 80000 | 80000 | 80000 |
Bedbreedte | mm | 1600 (3 glijbaan) | 1600 (3 glijbaan) | 1600 (3 glijbaan) |
Laadcapaciteit | ton | 32 | 32 | 32 |
Spindelconic | - | 75° | 75° | 75° |
Schokdiameter | mm | 1600 | 1600/1800 | 1600/1800/2000 |
Spindelversnellingsbereik | rpm | 0.8-160 (stapsloos) | 0.8-160 (stapsloos) | 0.8-160 (stapsloos) |
Lange voedingsbereik | mm | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) |
Bereik van kruisvoeding | mm | 0.063-24 (18) | 0.063-24 (18) | 0.063-24 (18) |
Metrische draad | mm | 2 tot 40 | 2 tot 40 | 2 tot 40 |
Inch draad | TPI | 1-14 | 1-14 | 1-14 |
Module draad | MP | 1.5-20 | 1.5-20 | 1.5-20 |
Max. verplaatsing van de dwarsslider | mm | 725 | 725 | 800 |
Max. verplaatsing van de bovenste glijbaan | mm | 600 | 600 | 600 |
Afdeling van de gereedschapsstaaf | mm | 70x70 | 70x70 | 70x70 |
De diameter van de staartvoet | mm | 300 | 300 | 300 |
Volledige verplaatsing | mm | 300 | 300 | 300 |
Schoppenvoetpen | - | 100, 1:7 | 100, 1:7 | 100, 1:7 |
Snelvoersnelheid van de staart | mm/min | 3000 | 3000 | 3000 |
De snelheid van de voeding van de staartvoet | mm/min | 664 | 664 | 664 |
Hoofdmotorvermogen | kw | 75 | 75 | 75 |
De lengte van de machine | mm | 13577 tot en met 21577 | 13577 tot en met 21577 | 13577 tot en met 21577 |
Breedte van de machine | mm | 2479 | 2479 | 2515 |
Hoogte van de machine | mm | 2280 | 2580 | 2655 |
Gedetailleerde afbeeldingen

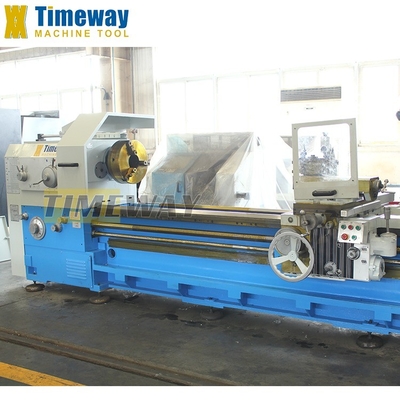

Draaien van het buitenste oppervlak
Nadat de machine voldoet aan alle geometrische nauwkeurigheid, zullen we de balk op de horizontale draaibank te testen, en controleer de werkelijke verwerking
nauwkeurigheid (rondheid en cilindrisiteit).

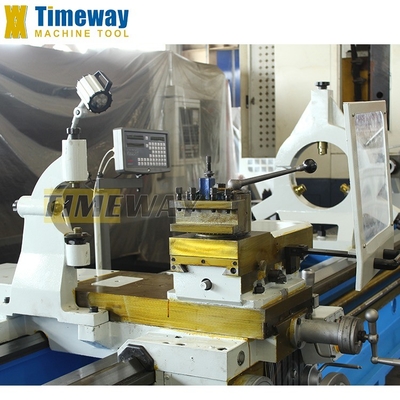

Gereedschapspost:
Handmatige 4-staans gereedschapspost is standaard, heeft een sterke klemkracht en hoge stijfheid.
De beveiliging van de gereedschapspal is optioneel en voldoet aan de CE-norm.

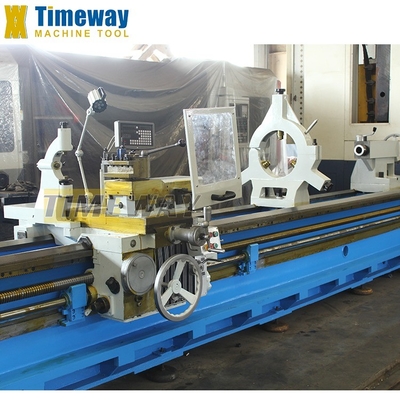

De volgende rust is geschikt voor het draaien van dunne lengte bar, effectief verminderen runout van de roterende bar
De beveiliging van de gereedschapspal is optioneel en voldoet aan de CE-norm.
De volgende rust is geschikt voor het draaien van dunne lengte bar, effectief verminderen runout van de roterende bar

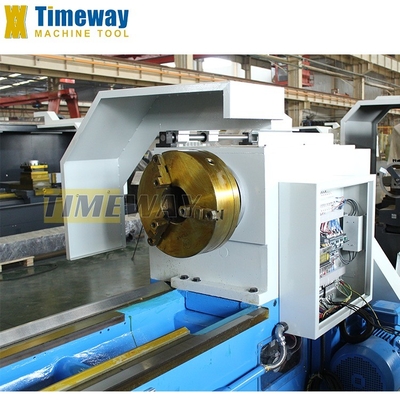

Draaiend oppervlak
Na alle draaibanden zijn het maken van alle geometrische nauwkeurigheid test, we ook de bewerking van de schijf delen, en controleer de verticaliteit van de kruis
Glijden.
Glijden.
