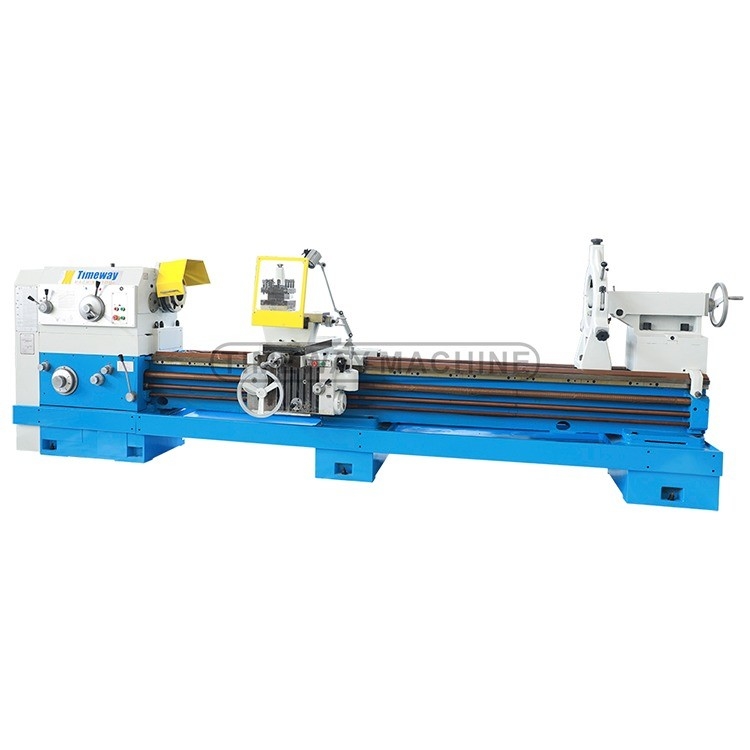

22kW spindelmotor Hoogprecisie Grote horizontale draaibank voor zware onderdelen
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | Timeway |
| Modelnummer: | AL-1400C |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $18,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 3000 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 187 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 22 |
| Spanning: | 220V/380V/400V/415V | Afmeting ((L*W*H): | 7020*1995*2075 |
| Gewicht (kg): | 1900 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Concurrerende prijs | Tipe in de handel brengen: | Nieuw product 2021 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Naam: | Handmatige draaibank |
| Type machine: | Horizontale draaimachine voor het draaien van metaal | Naam van het product: | Handmatige draaibank |
| Naverkoopservice: | Online ondersteuning | Sleutelwoord: | Universale metalen draaibank |
| Kleur: | aangepast | Precisie: | Hoge nauwkeurigheid |
| Functie: | Metalenbewerking | Toepassing: | Precisie metalen draaien |
| Verwerking: | Metaalwerkstuk | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 38 | Locatie van de showroom: | Verenigde Staten, Duitsland, Filippijnen, Saoedi-Arabië, Pakistan, Rusland, Thailand, Kenia, Argenti |
| Kerncomponenten: | Lagers, versnellingen, motoren, versnellingsbakken, motoren | Max. Gekeerde lengte (mm): | 2800 mm |
| Jaar: | 2021 | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, detailhandel, bouwbedrijven, energie en mij |
| Haven: | Chinese haven | ||
Productomschrijving
Productbeschrijving
Zware horizontale draaibank
1.Deze serie zware draaibank adopteert 970mm breed inductie geharde en grond bed gids
De verdeling van de splijtstof tussen de twee lagen van de splijtstof is in de eerste plaats te wijten aan de uitstekende stabiliteit, de hoge stijfheid en de maximale lagers van 10 ton tussen de middelpunten.

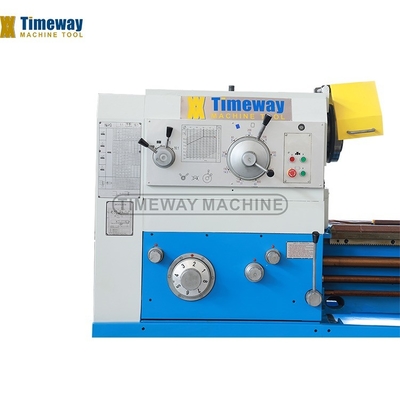

2De hoofdspindel is van precisie-rollagers met een 3-punts dragerstructuur.
Roterende staafpenstructuur om wrijving en warmteopwekking te minimaliseren.
3Deze machines zijn geschikt voor verschillende draaibranchen, zoals het draaien van buitenste en binnenste cilindrische oppervlakken, eindvlakken en het draaien van metrische of inch-draad en diameter-pijldraad.enz..
4Het motoriseerde korte conische draaien kan door de bovenste schuif zelfstandig worden uitgevoerd, en het motoriseerde draaien van de lange conische kan door bovenste schuif gecombineerd met een longitudinale voeding worden uitgevoerd.Deze machines kunnen ook boren., trepanning en boorprocessen, enz.
De verdeling van de splijtstof tussen de twee lagen van de splijtstof is in de eerste plaats te wijten aan de uitstekende stabiliteit, de hoge stijfheid en de maximale lagers van 10 ton tussen de middelpunten.
2De hoofdspindel is van precisie-rollagers met een 3-punts dragerstructuur.
Roterende staafpenstructuur om wrijving en warmteopwekking te minimaliseren.
3Deze machines zijn geschikt voor verschillende draaibranchen, zoals het draaien van buitenste en binnenste cilindrische oppervlakken, eindvlakken en het draaien van metrische of inch-draad en diameter-pijldraad.enz..
4Het motoriseerde korte conische draaien kan door de bovenste schuif zelfstandig worden uitgevoerd, en het motoriseerde draaien van de lange conische kan door bovenste schuif gecombineerd met een longitudinale voeding worden uitgevoerd.Deze machines kunnen ook boren., trepanning en boorprocessen, enz.
Specificatie
Specificatie | Al-1250C | AL-1400C | AL-1600C | AL-1800C | ||||||
Capaciteit | Sling over het bed. | 1250 | 1400 | 1600 | 1800 | |||||
Swing over cross slide | 865 | 1010 | 1210 | 1280 | ||||||
Max.lengte van het werkstuk | Voor de toepassing van deze verordening geldt de volgende voorwaarden: | |||||||||
Max.lengte van de draai | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | |||||||||
Breedte van het bed | 970 | |||||||||
Max.koppel van de spindel | 12590 | |||||||||
Max.snijkracht | 45000 | |||||||||
Max.kracht van de logitidale | 18000 | |||||||||
Max.gewicht van het werkstuk | 10000 | |||||||||
Spindel | Dia. van de spindelboor | 130 | ||||||||
Taper van spindel | metric140 | |||||||||
Aantal voorwaarts draaiende | 21 soorten | |||||||||
Aantal achteruitdraaien | 12 soorten | |||||||||
Spindel snelheid | Voorwaarts | 3.15-315 | ||||||||
Achteruit | 3.5-291 | |||||||||
Voedingsbeweging | Aantal voedingsmiddelen per omwenteling | (langs/over) 56/56 | ||||||||
Voeder per omwenteling | Longudinale | 0.1-12(0.004"-0.473" | ||||||||
Transverse | 0.05-6 ((0.002"-0.236") | |||||||||
Hoogste gereedschapspeld | 0.025-3(0.001"-0.118") | |||||||||
Nummer en bereik van de metrische draad | 44 soorten:1-120 | |||||||||
Nr. en bereik van de inches draad | 31 soorten:28-1/4 | |||||||||
Nummer en bereik van de module draad | 45 soorten:0.5-60 | |||||||||
Nummer en bereik van de diameter van de draad | 38 soorten:1/2-56 | |||||||||

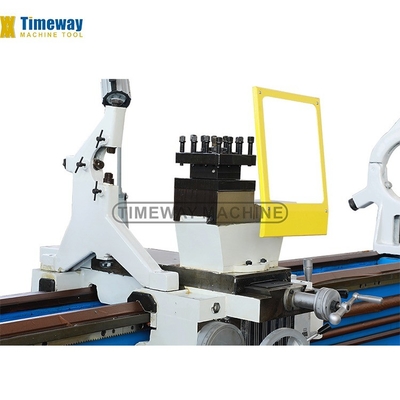

Gereedschapspost | Grootte van de werktuigstaaf | 45×45 | ||||||||
schommelbereik van de gereedschapspal | ± 90o | |||||||||
Max.verplaatsing van de dwarsslider | 650 | |||||||||
Max.verplaatsing van bovenste glijbaan | 300 | |||||||||
Vinnige gebruik van gereedschapsposten | Langetermijnl: 3740 Tranverse: 1870 Top dia:935 | |||||||||

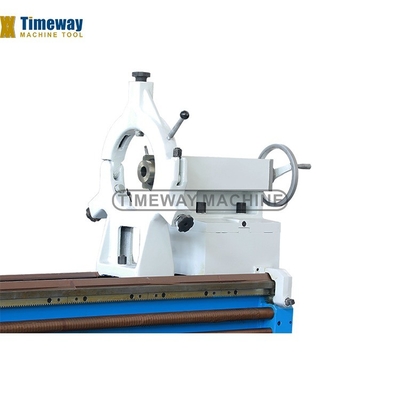

Tailstock | Di. van staartvoet | 220 | ||||||||
Voertuig van de staartvoet | 300 | |||||||||
Taper gat van staartvoet | Morse No.6# | |||||||||
Andere | Hoofdmotorvermogen | 22 | ||||||||
Vermogen van de snelbewegingsmotor van de werktuigpost | 1.5 | |||||||||
Vermogen van de koelpomp | 0.15 | |||||||||
Over het algemeen afmeting | Lange | 6020/7020/8020/9020/11020/13020/15020/17020/19020/21020 | ||||||||
Breedte | 1995 | |||||||||
Hoogte | 2175 | 2325 | 2525 | 2725 | ||||||

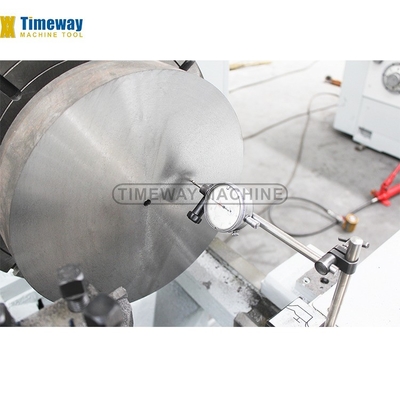

Gedetailleerde afbeeldingen
