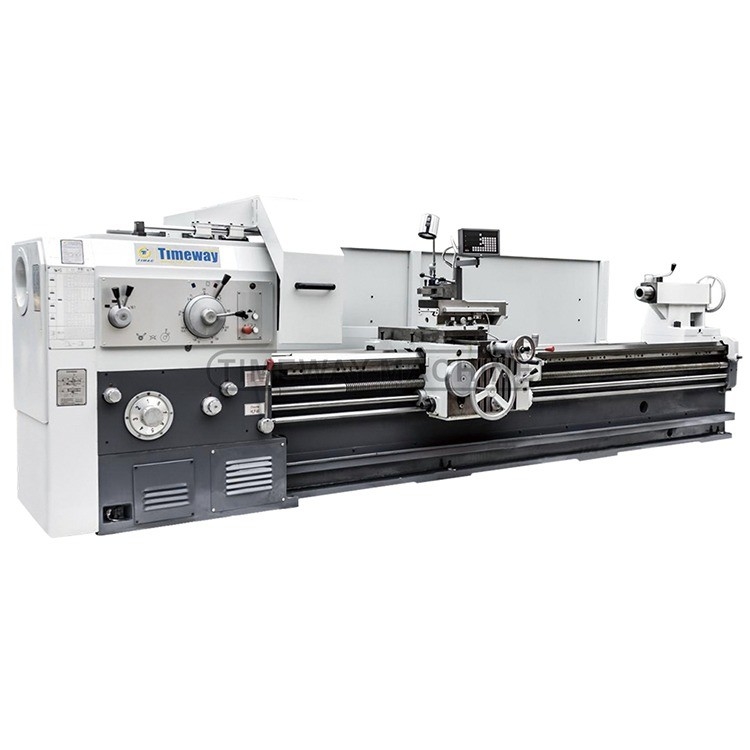

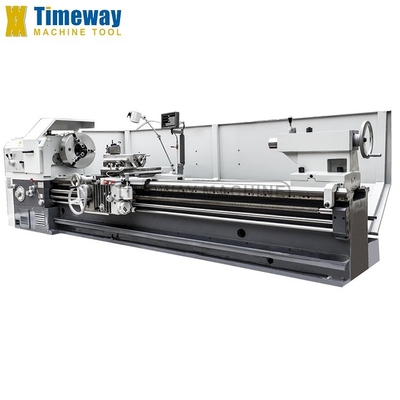

Universele horizontale zware draaibank met een afstand tussen de middelpunten van 1500 mm
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMEWAY |
| Modelnummer: | AL-800/2000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $29,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 2000 | Versnellingsbereik van de spindel ((rpm): | 6 - 750 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Type: | horizontaal |
| Spindelmotorvermogen ((kW): | 11 | Spanning: | 380V 50HZ 3PH of verhandelbaar |
| Afmeting ((L*W*H): | 3985*1730*1450 mm | Gewicht (kg): | 10000 kg |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Concurrerende prijs |
| Tipe in de handel brengen: | Gewoon product | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Naam van het product: | Horizontale draaibank | Type machine: | Horizontale normale draaibank |
| CNC of niet: | Normale draaibank | Schommeling over Bed: | 1000 mm |
| Afstand tussen Centra: | 1500/2000/3000/ 4000/5000/6000 mm | Kleur: | Gepersonaliseerde optie |
| Naverkoopservice: | 1 jaar | Model: | AL-800/2000 |
| Motor: | 11 kW | De as droeg: | 100 mm |
| Voorwaarde: | Nieuw | Spindelboring ((mm): | 100 |
| Toepasselijke sectoren: | Kleding, reparatie van machines, fabrieken, huishoudelijk gebruik, detailhandel, bouwbedrijven | Locatie van de showroom: | Saudi-Arabië, Indonesië, Thailand, Kenia, Zuid-Korea, Colombia, Roemenië, Zuid-Afrika, Nigeria |
| Kerncomponenten: | toestel, motor, versnellingsbak | Max. Gekeerde lengte (mm): | 2000 mm |
Productomschrijving
Beschrijving van de producten
Kenmerken:
1.Stabele prestaties: geschikt voor stabiel en sterk snijden van grote en middelgrote onderdelen zoals gietstukken, starre onderdelen en niet-ijzeren metalen.
2.Hoog stijf bed: het bed is gemaakt van gegoten structuurbed. De binnenste ribben hebben een redelijke lay-out en een hoge stijfheid en de geleidingsrail gebruikt een tussenfrequente blusproces..In het schuifgidsoppervlak wordt de anti-kruipgidsplaattechnologie toegepast en zijn de dynamische eigenschappen zoals de wrijvingsafschaffing in een optimale toestand.het voorkomen van lage snelheidskruipen.
3.Hoge stijfheid van het bed met een breedte van 600 mm, die zorgt voor een sterke stabiliteit en hoge precisie van de machine en een laadvermogen van 3000 kg.
4.Hoge stijfheid en hoge precisie spindle: De machine tool spindle lager neemt beroemde merkproducten.De spindelbox neemt een symmetrische structuur om de thermische vervorming uniform te maken en te voorkomen dat de verschuiving van het centrum van de spindelOm de thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd met een oliebadcyclus.Verbeter de nauwkeurigheid en verhoog de stijfheid. De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluid te garanderen.kleine thermische vervorming en hoge precisie, waardoor de spindel gedurende lange tijd een relatief stabiele nauwkeurigheid behoudt.
5.De bovenste schuif kan de korte kegel draaien door automatische voeding of met de hand, bovenste schuif en longitudinale voeding worden gecombineerd om het lange conische oppervlak te draaien.
1.Stabele prestaties: geschikt voor stabiel en sterk snijden van grote en middelgrote onderdelen zoals gietstukken, starre onderdelen en niet-ijzeren metalen.
2.Hoog stijf bed: het bed is gemaakt van gegoten structuurbed. De binnenste ribben hebben een redelijke lay-out en een hoge stijfheid en de geleidingsrail gebruikt een tussenfrequente blusproces..In het schuifgidsoppervlak wordt de anti-kruipgidsplaattechnologie toegepast en zijn de dynamische eigenschappen zoals de wrijvingsafschaffing in een optimale toestand.het voorkomen van lage snelheidskruipen.
3.Hoge stijfheid van het bed met een breedte van 600 mm, die zorgt voor een sterke stabiliteit en hoge precisie van de machine en een laadvermogen van 3000 kg.
4.Hoge stijfheid en hoge precisie spindle: De machine tool spindle lager neemt beroemde merkproducten.De spindelbox neemt een symmetrische structuur om de thermische vervorming uniform te maken en te voorkomen dat de verschuiving van het centrum van de spindelOm de thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd met een oliebadcyclus.Verbeter de nauwkeurigheid en verhoog de stijfheid. De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluid te garanderen.kleine thermische vervorming en hoge precisie, waardoor de spindel gedurende lange tijd een relatief stabiele nauwkeurigheid behoudt.
5.De bovenste schuif kan de korte kegel draaien door automatische voeding of met de hand, bovenste schuif en longitudinale voeding worden gecombineerd om het lange conische oppervlak te draaien.
Specificatie
Specificatie | Eenheid | AL-800 | ||
Sling over het bed. | mm | 800 | ||
Swing over cross slide | mm | 480 | ||
Max.lengte van het werkstuk | mm | 1000/1500/2000/3000/4000/5000/6000/7000/8000 | ||
Max. draailengte | mm | 850/1350/1850/2850/3850/4850/5850/6850/7850 | ||
Breedte van het bed | mm | 600 | ||
Max.gewicht van het werkstuk | kg | 3000 | ||
Spindel neus | C11 (optioneel:15) | |||
Dia. van het spindelgat | mm | 100 (facultatief:140) | ||
Taper gat van spindel | mm | 1:20 / 150 | ||
Spindel snelheid ((vooruit) | r/min | 18 soorten, 5,5-750 | ||
Spindel snelheid ((achteruit) | r/min | 6 soorten, 10-775 | ||
Langetermijnvoerbereik | mm/r | 64 soorten, 0,1-24.32 | ||
Kruisvoerbereik | mm/r | 64 soorten, 0.05-12.16 | ||
Schroefstand van de schroef | mm | 12 | ||
Nr. & bereik van metrische draden | mm | 50 soorten, 1-240 | ||
Nr. & reeks van inches | T.P.I. | 26 soorten, 14-1 | ||
No.& reeks module-draad | mm | 63soorten, 0,5-120 | ||
Nr. & bereik van diametrale pijtgaden | D.P. | 24 soorten, 28-1 | ||
De snelheid van het vervoer | mm/min | 4000 | ||
Afstand tussen spindel middenlijn en werktuigrustvlak | mm | 33 | ||
Afdeling gereedschapshok | mm | 32 | ||
Schommelbereik van de gereedschapspal | ± 90o | |||
Max.verplaatsing van bovenste glijbaan | mm | 200 | ||
Max.verplaatsing van de dwarsslider | mm | 500 | ||
Tailstock | Di. van staartvoet | mm | 100 | |
Voertuig van de staartvoet | mm | 250 | ||
Taper gat van staartvoet | Morse 6 | |||
Kracht | Hoofdmotorvermogen | kw | 11 | |
Vermogen van de snelle motor | kw | 1.1 | ||
Vermogen van de koelpomp | kw | 0.9 | ||
Lange | mm | 3180/3670/3985/5165/5220/7400/8260/10220 | ||
Breedte | mm | 1630 | ||
Hoogte | mm | 1450 | ||
Accessoires
· 3-koppige klep · Steady rest (langer dan 2 M) · Volgt rust (langer dan 2 m) · Handmatig bewegende staart · Dood midden van de staart · 4-station gereedschapspost · Koelsysteem · Werklamp · Gereedschappen en gereedschapskist · Evenwichtige wig en bouten · Handleiding (Engels) | · 4-kaak onafhankelijke chuck · Gezichtsplaat · Digitale indicator met 2 of 3 assen · Chuck bewaker · Overbelasting · Achterste spatscherm · Snel wisselend gereedschapspunt |
Gedetailleerde afbeeldingen

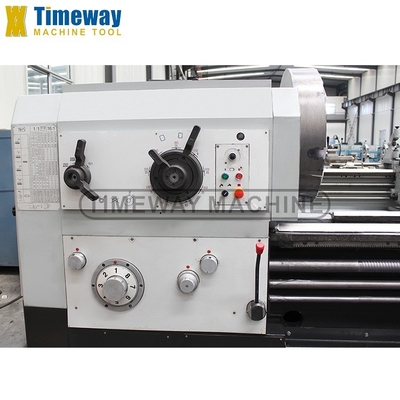

Spindeldoos:
De zware draaibank heeft 18 stappen naar voren spindel snelheid 6-750 r/min; en heeft ook 6 stappen omgekeerd 10-775 r/min.

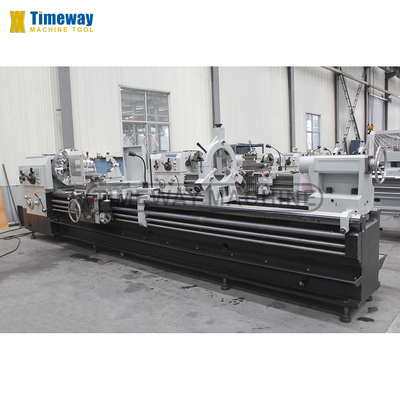

Spindel & draaibank:
De 3-koppige klep is standaard voor de horizontale draaibank, en de 4-koppige klep en de gezichtsplaat zijn optioneel.Pull-push spindel beveiliging is optioneel, sluit de spindel af wanneer deze wordt geopend.

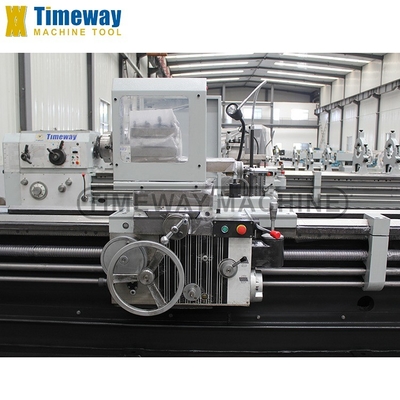

Bescherming van gereedschapsposten (facultatief):
Een opvouwbare beschermingsbeschermer voor de werktuigpost kan de veiligheid van de werknemer effectief beschermen en belemmert de vervanging van het werktuig niet.
2-as/DRO met drie assen:
Op verzoek van de klant is de DRO beschikbaar om de draaibank direct te bedienen.
