>>Alle versnellingen in de versnellingsbak worden aangedreven door een wisselstroommotor.

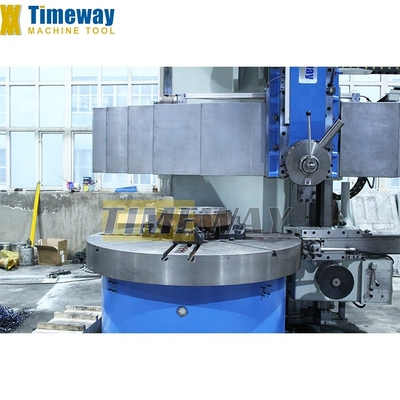

>>De werktafel heeft het type rollend leidpad, dus een grote laadcapaciteit van de werktafel en een hoge draaigeprecisie.
 |
1250 mm draaibank handmatige verticale draaibank met max.
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | timeway |
| Modelnummer: | VL1250E/1000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $58,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 1000 | Bewerkingscapaciteit: | Zwaar werk |
|---|---|---|---|
| Type: | Verticaal | Spindelmotorvermogen ((kW): | 22 |
| Spanning: | 380V | Afmeting ((L*W*H): | 2360*2300*3580 mm |
| Gewicht (kg): | 8300 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Concurrerende prijs | Tipe in de handel brengen: | Nieuw product 2023 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Naam van het product: | Verticale draaibank met één kolom |
| Type machine: | Verticale draaibank met één kolom | CNC of niet: | Normale draaibank |
| Model: | VL1250E/1000 | Max. Draaiende Diameter: | 1250 mm |
| Motorvermogen: | 22 kW | Max. hoogte van het werkstuk: | 1000 mm |
| Max. Gewicht van het werkstuk: | 5000 kg | worktable diameter: | 1010mm |
| Gewicht van de machine: | 8300kg | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | andere | Toepasselijke sectoren: | MachinesReparatiewerkplaatsen, Productieinstallatie, Huisgebruik, Kleinhandel |
| Locatie van de showroom: | Egypte, Canada, Peru, Rusland, Algerije | Kerncomponenten: | Lagers, pompen, tandwielen, motoren, versnellingsbakken, motoren |
| Max. Gekeerde lengte (mm): | 1000 mm | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten

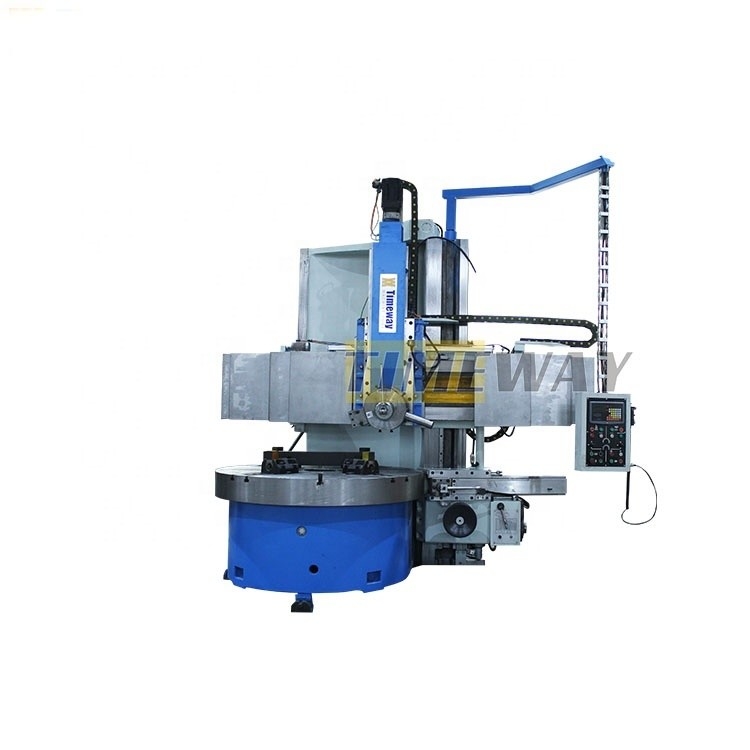

Verticale draaibank met één kolom
- Besturingspaneel. - Hydraulisch systeem - Smeersysteem - Gereedschapsholder (1 pc) - Werklamp - Gereedschapskist en gereedschap - Niveaulegen en funderingsbouten - Boorgereedschapsholder (1 pc) - Handmatig pentagon gereedschapspunt. - Chuck jaws (4 stuks) - Pilotlamp - Operatiehandboeken (Engels) | - 2 assen DRO - Splijttransportband - Zijdelingse gereedschapspal |
Specificaties | Eenheid | VL1250E |
Max. schommeldiameter | mm | 1250 |
Max. draaidiameter | mm | 1250 |
Max. hoogte van het werkstuk | mm | 1000 |
Max. gewicht van het werkstuk | kg | 5000 |
Hoofdmotorvermogen | kw | 22 |
Diameter van de werktafel | mm | 1010 |
Max. koppel van de werktafel | KN.m. | 17.5 |
Versnellingsbereik van de werktafel | rpm | 6.3-200(16) |
Verticale toevoersnelheid van het gereedschap | mm/min | 0.8-86(12) |
Snelvoersnelheid van de werktuigpost | mm/min | 1800 |
Verticale draaihoek van de werktuigstaaf | ° | ± 30° |
Verticale dwarsverplaatsing van gereedschapspal | mm | -28-733 |
Verticale gereedschapspost verticale beweging | mm | 650 |
Zijdelingse kruisverplaatsing van gereedschapspal | mm | 630 |
Verticale verplaatsing van de zijkant van de werktuigpost | mm | 900 |
Max. snijkracht van de verticale werktuigpost | KN: | 20 |
Max. snijkracht van de zijdelingse werktuigpost | KN: | 20 |
Nettogewicht van de machine | kg | 8300 |
Afmetingen van de machine (LxWxH) | cm | 236x230x358 |

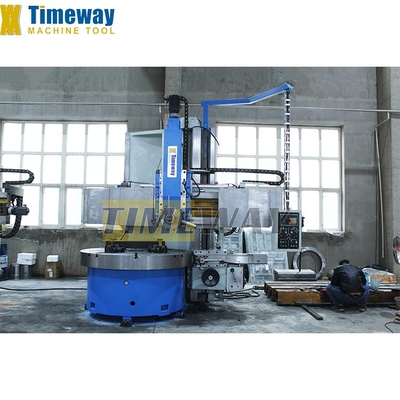

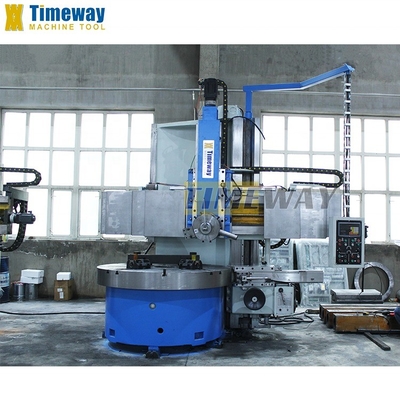

Detail van de machine
Deze machine is geschikt voor de mechanische verwerking van alle industrieën.
binnen- en buitencilinder, kegeloppervlak, eindvlak, groeven en snijden, alsook boorgat.
binnen- en buitencilinder, kegeloppervlak, eindvlak, groeven en snijden, alsook boorgat.
Ik heb het niet gedaan. Ik heb het niet gedaan.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Verticale gereedschapspost is uitgerust met vijf-station gereedschapspost, en neemt hoge precisie rat-gear schijf positionering, zijdelingse gereedschapspost is uitgerust met vier-station gereedschapspost.Beide gereedschapsposten hebben een hydraulisch evenwicht.
>>De verticale en horizontale voeding van de verticale gereedschapspost wordt aangedreven door een schuifschroef; de verticale en horizontale voeding van de zijdelingse gereedschapspost wordt aangedreven door een versnellingsrak.
>>Beide gereedschapsposten worden aangedreven door een 3-ph wisselstroommotor, het type leidraad is glijdend leidrail, en de leidraad past hoog
PTFE zachte band.
>>De verticale en horizontale voeding van de verticale gereedschapspost wordt aangedreven door een schuifschroef; de verticale en horizontale voeding van de zijdelingse gereedschapspost wordt aangedreven door een versnellingsrak.
>>Beide gereedschapsposten worden aangedreven door een 3-ph wisselstroommotor, het type leidraad is glijdend leidrail, en de leidraad past hoog
PTFE zachte band.
Ik heb het niet gedaan. Ik heb het niet gedaan.

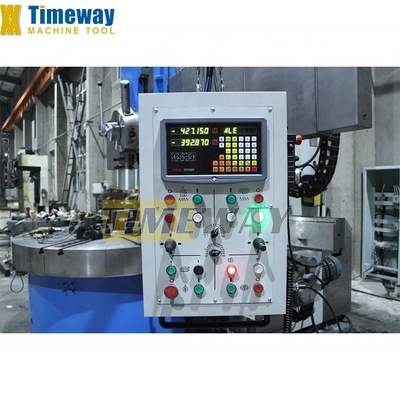

>>De machine gebruikt PLC-besturing, hoge betrouwbaarheid, elektrische bedrading in overeenstemming met de procesuitvoering.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>>Het funderingsdeel is een volledige gietstructuur, met behulp van gietijzermateriaal met een hoge sterkte en lage spanning.
De kolommen geleider spoor nemen slijpverwerking, balk gids en ram
de gids de slijpverwerking na de tussentijdse frequentie-doofing toepassen
De kolommen geleider spoor nemen slijpverwerking, balk gids en ram
de gids de slijpverwerking na de tussentijdse frequentie-doofing toepassen
Test - rondheid en cilindrisiteit:
Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm
Test - verticaliteit:
Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm
Test - ruwheid:
Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
Draaddraaiingstest:
fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Alomvattende testonderdelen(alleen voor CNC-draaibank):
Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
