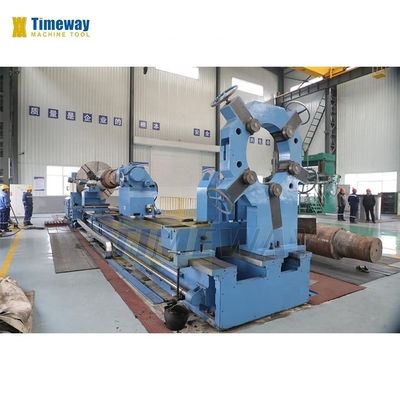

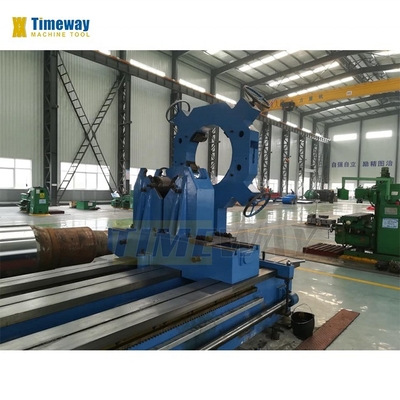

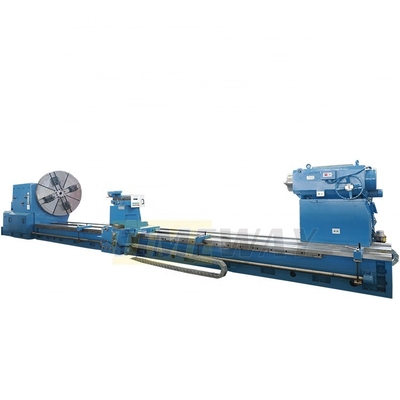

130 mm Spindle Bore Heavy Duty Lathe Machine met hoge capaciteit en snelle voersnelheid
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Timeway |
| Modelnummer: | Al-1250C |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $80,000.00/sets 1-2 sets |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 11800 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 400 mm |
| Type: | horizontaal | Spanning: | 220V/380V |
| Afmeting ((L*W*H): | 15100x2150x1950 | Gewicht (kg): | 8000 kg |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Multifunctioneel |
| Tipe in de handel brengen: | andere | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Max. Gewicht van Werkstuk (kg): | 20 ton | Spindelconner: | ISO30 |
| Snijmoment: | 200 Nm | Velociteit van de snelle voeding ((mm/min): | 935 - 3740 mm/min |
| Voersnelheid (mm/min): | 0.025 - 3 mm/min | Gereedschapspoststations: | 8 |
| Schommeling over Bed: | 1600 mm | Zwaai over de wagen: | 1210MM |
| Max. Lengte van Werkstuk: | 11800mm | Max. Draaiingsafstand: | 3800mm |
| Bedbreedte: | 970 m | Max. Scherpe Kracht: | 45000N |
| Asneus: | A2-15 | De as droeg: | 130 mm |
| Taper gat van spindel: | Metric140 | Verscheidenheid van spindelsnelheden: | Voorwoord:3.15-315, omkeren:3.5-291 |
Productomschrijving
Beschrijving van de producten
Kenmerken:
1Deze horizontale draaibank is geschikt voor de verwerking van grote en middelgrote delen van gietstukken, staal en niet-ijzeren metalen.
Het kan uitpakken.
cirkel, binnenste gat, eindgevel, groeven, boren, boren en nestelen, en kan verschillende interne en
externe draden, zoals metrische, inch-, modulus- en diameterdraden.
2De machine heeft een solide carrosserie, een sterke stijfheid, een hoog vermogen, een breed snelheidsbereik en is in staat tot hoge snelheid en krachtige
Bij afwerking bedraagt de ronde fout niet meer dan 0,01 mm, de cilindergraadfout niet meer dan 0,03 mm in de
met een meetlengte van 300 mm.
3De interne ribben hebben een redelijke indeling en een hoge stijfheid, en de geleidingsrail neemt de vorm aan van een
op het schuifgidsoppervlak is de anti-kruipgidsplaattechnologie
De dynamische eigenschappen zoals de wrijving dempingscoëfficiënt zijn in een optimale toestand, waardoor de
het optreden van lage snelheid
Kramen.
4.De machine spindel lager neemt beroemde merkproducten. De spindel doos neemt een symmetrische structuur om de thermische
Om de thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd
met een oliebadcyclus. Het voorste uiteinde van de hoofdas heeft een drie-steunstructuur van een twee rijen hoekige contactbal
Verbeter de nauwkeurigheid en verhoog de stijfheid.
5.De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluid te garanderen.
heeft de kenmerken van een lage temperatuurstijging, een kleine thermische vervorming en een hoge precisie, waardoor de spindel de temperatuur behoudt
relatief stabiele nauwkeurigheid tijdens langdurige werking.
6.Hoge stijfheid een stuk type met 970 mm bed span, die zorgt voor de machine heeft een sterke stabiliteit en hoge precisie.
7.Spindle standaard door middel van de diameter van het gat is Ф130mm groot gat, en nemen A2-15 spindle neus verbinding type, runout nauwkeurigheid van
Spindle is beter.
8.De machine kan worden gebruikt om het korte conische oppervlak door de bovenste werktuigstaaf te snijden, en de lange conische
het oppervlak kan worden gedraaid door de bovenste werktuigpost en de longitudinale voeding samen.
9.Hoog vermogen, hoge stijfheid en een breed snelheidsbereik voor snelle en krachtige snijwerkzaamheden, snelheidsbereik
De machine is standaard uitgerust met elektrische bewegende staart, verminderen van de operator arbeidsintensiteit
en de werkdoeltreffendheid te verbeteren.
11.De draaibank heeft een standaard laadvermogen van 10000 kg; optioneel kan dit 12000 kg zijn
Specificatie | Eenheid | AL-1250C |
Max. Sling over het bed. | mm | 1250 |
Max. Swing over cross slide | mm | 865 |
Afstand tussen centra | mm | 3000/4000/5000/6000/8000/10000/12000/- |
Max. draailengte | mm | 2800/3800/4800/5800/7800/9800/11800 |
Bedbreedte | mm | 970 |
Max. snijkracht | N | 45000 |
Laadcapaciteit | kg | 10000 (optie: 12000) |
Spindel neus | - | A2-15 |
Spindelboor | mm | 130 |
Spindelconic | - | Metrische 140 |
Spindelversnellingsbereik | rpm | Vooruit: 3.15-315, Achteruit: 3.5-291 |
Spindel snelheidsstap | stappen | Vooruit: 21, Achteruit: 12 |
X/Z-as voedersoorten | soorten | 56 |
Voerbereik | mm/r | Lange: 0,1-12; kruis: 0,05-6; bovenste gereedschapspeld: 0,025-3 |
Metrische draadklasse (soorten) | mm | 1-120 (44) |
Inch-draad (soorten) | TPI | 28-1/4 (31) |
Module-draadbereik (soorten) | MP | 0.5-60 (45) |
Diameterwijdte van de draad (soorten) | DP | 1/2-56 (38) |
Verplaatsingen op de dwarsglijbaan | mm | 650 |
De bovenste glijbaan | mm | 300 |
Grootte van het gereedschapsgedeelte | mm | 45x45 |
Hoek van draaiknop van de werktuigstaaf | ° | ± 90° |
Snelvoersnelheid | mm/min | Lange lijn: 3740; kruis: 1870; bovenste gereedschapspeld: 935 |
Diameter van de staartvoet | mm | 220 |
Volledige verplaatsing | mm | 300 |
Schoppenvoetpen | - | MT6 |
Hoofdmotorvermogen | kw | 22 |
De lengte van de machine | mm | 6020/7020/8020/9020/11020/13020/15020/- |
Breedte van de machine | mm | 1995 |
Hoogte van de machine | mm | 2175 |
Standaard accessoires | VOLGENDE ACCESSORIES |
4-kaak zware onafhankelijke chuck, Steady rest (langer dan 3 m), Volgt de rust, handmatig bewegende staart, Dhoofdcentrum, een werktuigpost met 4 stations, koelsysteem, werklamp, gereedschappen en gereedschapskist, Het gelijkstellen van wig en bouten, Gebruiksaanwijzing (Engels). | DRO met twee of drie assen, Chuck bewaker, Gereedschapspostbewaker, Achterste spatscherm, elektrische verplaatsbare staart, Slijpstukken |
