ISO40 Spindle Taper Swivel Head Knee Milling Machine US320 voor veelzijdige toepassingen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
| Certificering: | CE, ISO9001:2008 |
| Modelnummer: | US320 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $12,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (gefumigeerd) |
| Levering vermogen: | 60 sets per maand |
|
Gedetailleerde informatie |
|||
| Tabelverplaatsing (X) (mm): | 1000 | Bewerkingscapaciteit: | Zwaar werk |
|---|---|---|---|
| Tabelverplaatsing (Y) (mm): | 300 | Tabelverplaatsing (Z) (mm): | 440mm |
| Spindelconner: | ISO40 | Versnellingsbereik van de spindel ((rpm): | 45 - 1660 t/m |
| Type: | Verticaal | Spindelmotorvermogen ((kW): | 7.5 |
| Spanning: | Op verzoek van de klant | Afmeting ((L*W*H): | 2294*1770*1780 mm |
| Gewicht (kg): | 2900 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Tipe in de handel brengen: | Warm product 2019 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | CNC of niet: | Normaal |
| Naverkoopservice: | Online ondersteuning | Malenmachine: | Werktuigmachines |
| Vermogen ((w): | 4 kW (V); 7,5 kW (H) | Gewicht: | 2900KG |
| Reizen op de X-as: | 1000 mm | Y-as Reis: | 300 mm |
| Z-as Reis: | 440mm | Garantieperiode: | 1 jaar |
| Aantal assen: | 2 | Voorwaarde: | Nieuw |
| Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken | Locatie van de showroom: | Roemenië, Maleisië, Duitsland, Vietnam, Brazilië, Indonesië, Rusland, Thailand |
| Kerncomponenten: | Motor, andere | Lijstreis (mm): | 1000x300x440 |
| Haven: | Qingdao-haven | ||
Productomschrijving

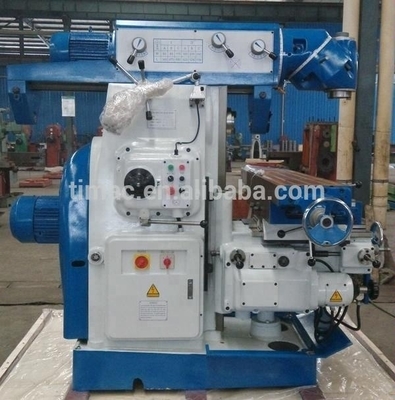

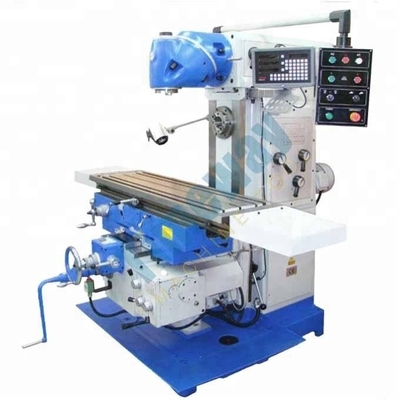

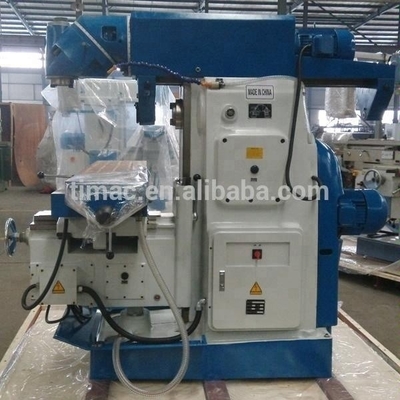

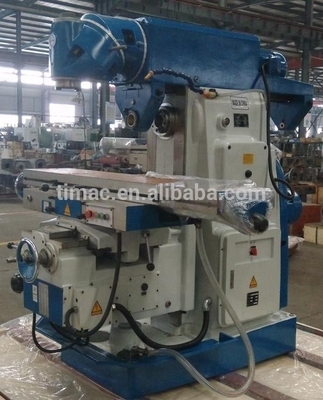

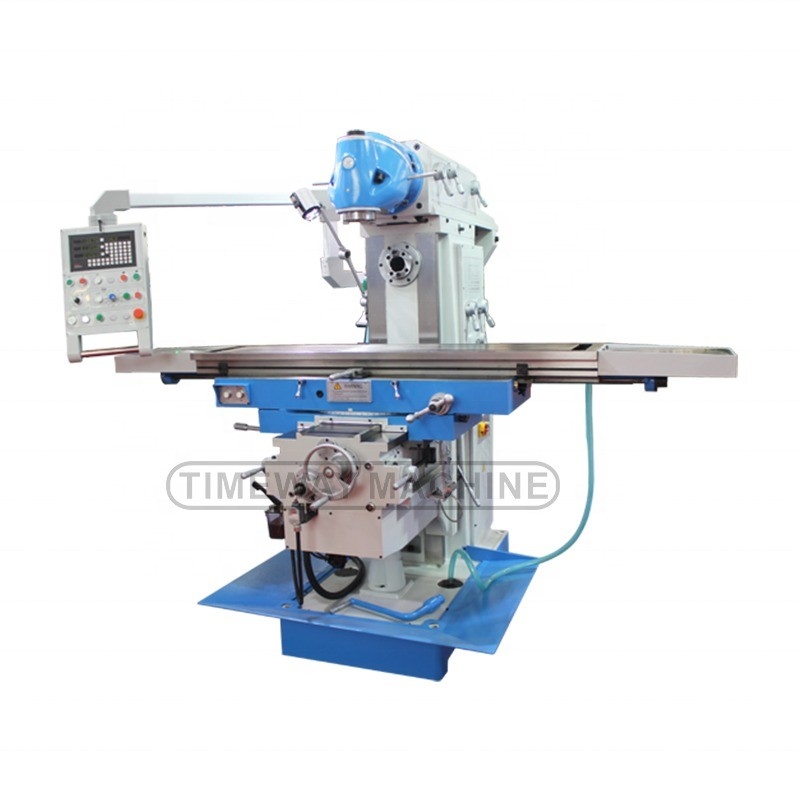

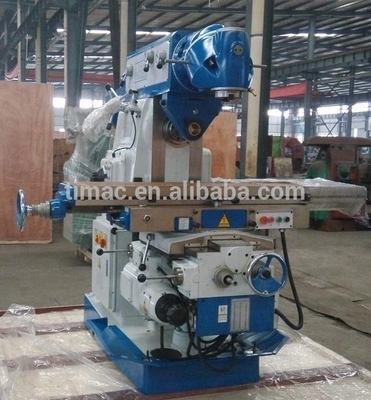

Swirl Head Knee type freesmachine US320
Belangrijkste kenmerk:
• Verhard en gemalen tafeloppervlak;
• Rechthoekige kolomgeleidingswegmet hogestabiliteit;
• Automatische voedingen op X, Y, Z-assen;
•Werktafelkan draaien± 35°;
• Zowel horizontale as als draaiende spindelfrezen hoofd.
Technieke specificatie:
| Model | US320W | US360W |
| Tafelgrootte (W × L) | 320 × 1320 mm | 360 × 1320 mm |
| Tafelvervoer (X/Y/Z) | 1000 × 300 × 440 mm | 1000 × 280 × 400 mm |
| T-slots voor tafel ((nr./breedte/pitch) | 5-14-63 mm | 3-14-95 mm |
| Max.rotatiehoek van de tafel | - | ± 35o |
| Max. belasting van de werktafel | 300 kg | 300 kg |
| Spindelconic | ISO40 | ISO50 |
| Spindelversnellingsbereik - Verticaal | 45-1660 t/m (11 stappen) | 50-1800 rpm (11 stappen) |
| - Horizontaal | 38-1310 t/m (12 stappen) | 60-1750 rpm (12 stappen) |
| Draaihoek van de freeskop | ± 360° | ± 360° |
| Tabel longitudinale en kruisvoeding (X/Y) | 20-360 mm/min (8 stappen) | 22-393 mm/min |
| Verticale tafelvoeding (Z) | 422 mm/min (1 stap) | 10 tot 168 mm/min |
| De snelheid van de tafel (X/Y/Z) | 1200/1200/422 mm/min | 1290/1205/513 mm/min |
| Verticale spindel - tafel | 200-640 mm | 170-570 mm |
| Verticale spindel - kolom | 200-760 mm | 220-720 mm |
| Horizontale spindel - tafel | 30-450 mm | 0-400 mm |
| Horizontale spindel - arm | 175 mm | 175 mm |
| Ram reizen | 460 mm | 500 mm |
| Hoofdmotorvermogen | 3 kw | 4 kw |
| Voedingsmotor | 0.55kw (X/Y), 0.75kw (Z) | 1 kW (X/Y/Z) |
| Algemene afmetingen (L × W × H) | 2020×1710×1994 mm | 2070 × 2025 × 2020 mm |
| Verpakkingsgrootte (L × W × H) | 2260 × 1870 × 2250 mm | 2070 × 1930 × 2250 mm |
| N.W/G.W. | 2000/2200 kg | 2250/2450 kg |
| Prijs (FOB China) |
|
StandaardConfiguratie:
7Middenmouw, Schelp eind molen schroef, Schakel, Innerlijke zeshoekige sleutel, Fressen schroef, FressenChuck.Trek een balk.
Koelsysteem, werklicht,Handleiding.
Opties en extra kosten:
3-assige SINO D.R.O.,58 stuks klempakket,Spindelbeschermer,machinewiel,Splitsend hoofd,Roterende tafel
Pakket: Houten pallet en plastic hoes (standaard)
of Plywood hoesje (Facultatief)
Verpakkingsmaat:2.3 x 1.77 x 1.78MN.W./G.W.: 2900/3100 kg
Geladen container:3 sets / 20'GP
