Vervaardiging van elektrische elektrische apparaten
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC, TIMEWAY |
| Modelnummer: | UM320D |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $9,800.00/sets 1-2 sets |
| Verpakking Details: | Houten pallet of Houten geval |
| Levering vermogen: | 800 sets per jaar |
|
Gedetailleerde informatie |
|||
| Tabelverplaatsing (X) (mm): | 800 | Bewerkingscapaciteit: | Lichte Plicht |
|---|---|---|---|
| Tabelverplaatsing (Y) (mm): | 300 | Tabelverplaatsing (Z) (mm): | 350 |
| Spindelconner: | ISO40 | Versnellingsbereik van de spindel ((rpm): | 40 - 1300 t/m |
| Type: | Algemeen | Spindelmotorvermogen ((kW): | 2.2 |
| Spanning: | 380V/50Hz | Afmeting ((L*W*H): | 1700*1500*2150 |
| Gewicht (kg): | 1800 | Garantie: | een jaar |
| Belangrijkste verkooppunten: | Concurrerende prijs | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 2 jaar | Tafelgrootte: | 1250*320mm(1500*320mm) |
| Tafelvervoer ((X/Y/Z): | 800*300*350 mm | T-slot ((No./breedte/pitch): | 3/14/70 mm |
| Max. gewicht van tafel: | 300 kg | Type geleidingsweg (X/Y/Z): | Dovertail/Rectangular/Rectangular |
| Spindel snelheid: | 40-1300 tpm (12 stappen) | Spindelconner: | ISO40 ((H), ISO40 ((V) |
| Schommelhoek van tafel: | 45 graden ((links en rechts) | Gewicht: | 1550/1800 kg |
| Kracht: | 2.2 kW | Aantal assen: | 2 |
| Voorwaarde: | Nieuw | Toepasselijke sectoren: | Kleding, bouwmaterialen, productie, voedsel en dranken, landbouw, detailhandel, bouw, energie en mij |
| Locatie van de showroom: | Kenia, Argentinië, Zuid-Korea, VAE, Zuid-Afrika, Oekraïne, Italië, Duitsland, Indonesië, Pakistan | Kerncomponenten: | Motor, Toestel |
| Lijstreis (mm): | 800*300*350 mm | Haven: | Chinese haven |
Productomschrijving

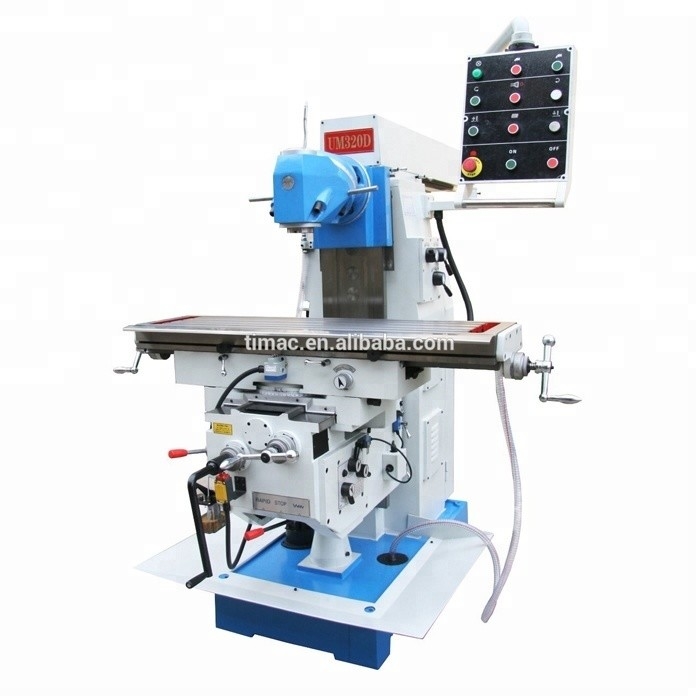

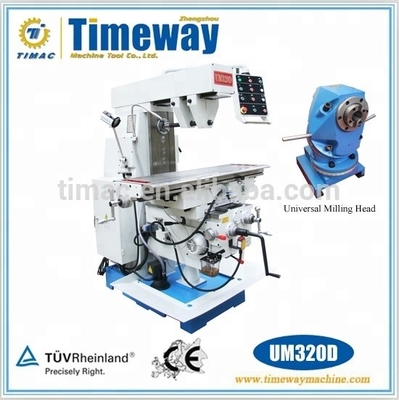

Horizontale universele freesmachine (normale freesmachine)
UM320D
Hoofdvooruitzichten
Productbeschrijving
Kenmerken:
- Rigid, zwaar machine frame met bewezen knie en kolom ontwerp.
- Alle drie de assen met automatische en snelle voeding door een versnellingsbak.
- Uitgerust met twee hangers, zorgen voor het snijden stabiliteit.
- De werktafel kan ±45° draaien en kan een neiging van het snijwerk bereiken.
- De standaardapparatuur omvat een chipbak, een koelsysteem en een centraal smeersysteem (handmatig of elektrisch).
- Rechthoekige leidingslijn op de Y/Z-assen, hoge stabiliteit; dovetail-leidingslijn op de X-assen; alle leidingslijnen en tandwielen zijn gehard en gegraven.
- Gecentraliseerd bedieningspaneel maakt de bediening eenvoudiger en digitale aflees is optioneel.
Technische parameter
| Specificatie | UM320D |
| Spindelconic | ISO40 ((V); ISO40 ((H) |
| Afstand van verticale spindel neus tot tafel | 0-390 mm |
| Afstand van de horizontale spindelinie tot de tafel | 0-280 mm |
| Afstand van de middellijn van de verticale spindel tot de kolom | 465 mm |
| Afstand van de horizontale spindle middenlijn tot de ram bodem | 160 mm |
| Spindelversnellingsbereik | 12 stappen, 40-1300 t/m |
| Draaihoek van de freeskop | ± 360° |
| Tafelgrootte (L×W) | 1250 × 320 mm (1500 × 320 mm) |
| Tafelvervoer (X/Y/Z) | 600 ((800)/300/350 mm (1100/300/350 mm) |
| Tabel longitudinale en kruisvoeding (X/Y) | 8 stappen, 22-555 mm/min |
| Verticale tafelvoeding (Z) | 8 stappen, 17-190 mm/min |
| X,Y-as snelle voedingssnelheid | 1080 mm/min |
| Z-as snelle toevoer snelheid | 590 mm/min |
| Motorvermogen | 750 W |
| Max.belasting van de werktafel | 300 kg |
| T-slots voor tafel (nummer/breedte/pitch) | 3/14/70 mm |
| Z-as leidwijsttype | rechthoekig |
| Y-as leidwijsttype | rechthoekig |
| X-asrichting | Duifstaart |
| Hoofdmotorvermogen | 2.2kw |
| Algemene afmetingen (L × W × H) | 1700 × 1500 × 2150 mm |
| Verpakkingsgrootte (één/twee sets) | 1680 × 1600 × 2250 mm/2300 × 1600 × 2250 mm |
| N.W./G.W. (een set) | 1650/1800 kg |

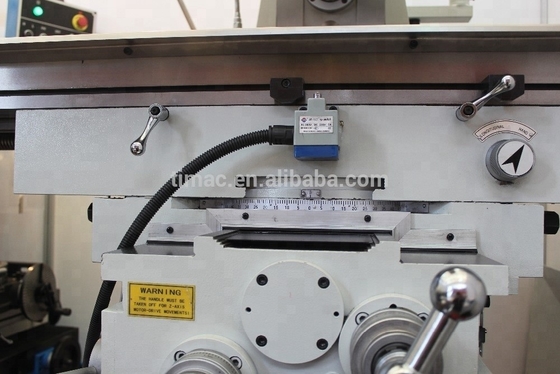

Gedetailleerde afbeeldingen
Het werkelijke beeld in de fabriek

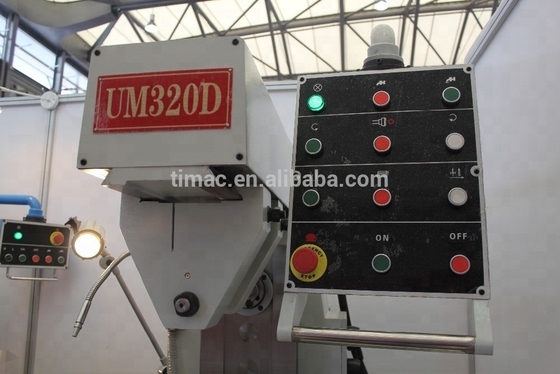

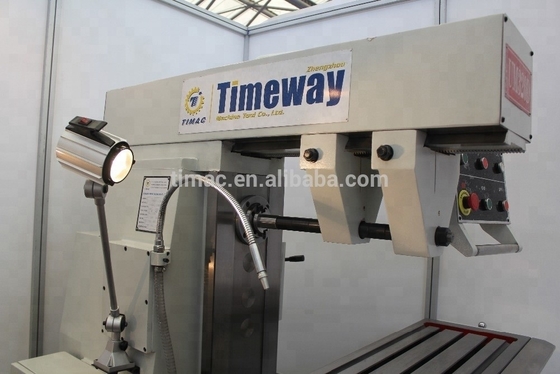

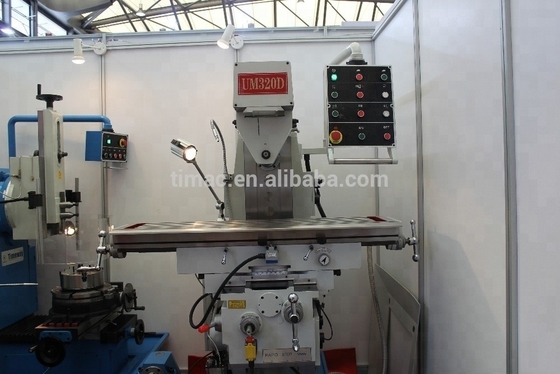

De machine werd tentoongesteld op de China CNC Machine Tool Fair 2016 ((CCMT2016) in Shanghai
Gesprekken met de klant in de CCMT2016
