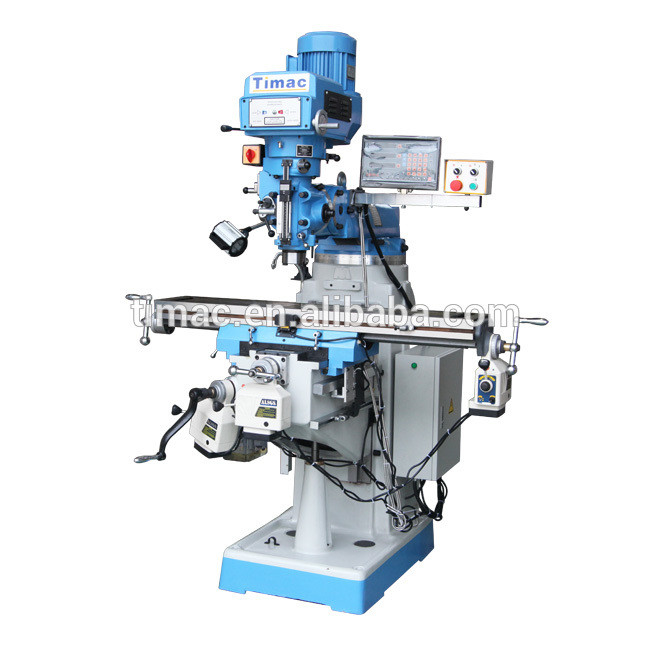

Verticale torent freesmachine M330A met R8 Spindle Taper en 330x1370 Tafelgrootte
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
| Certificering: | CE norms; ISO9001 |
| Modelnummer: | M330A |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $6,500.00/sets 2-3 sets |
| Verpakking Details: | Houten behuizing (kan worden gefumineerd) |
| Levering vermogen: | 50 sets per maand |
|
Gedetailleerde informatie |
|||
| Tabelverplaatsing (X) (mm): | 820/1000 | Bewerkingscapaciteit: | Lichte Plicht |
|---|---|---|---|
| Tabelverplaatsing (Y) (mm): | 380 | Tabelverplaatsing (Z) (mm): | 460 |
| Spindelconner: | R8 | Versnellingsbereik van de spindel ((rpm): | 65 - 4500 t/m |
| Type: | Verticaal | Spanning: | op verzoek van de klant |
| Afmeting ((L*W*H): | Voor de toepassing van deze verordening geldt: | Gewicht (kg): | 2200 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Automatisch |
| Tipe in de handel brengen: | Warm product 2019 | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| CNC of niet: | Normaal | Malenmachine: | Werktuigmachines |
| Vermogen ((w): | 3.75 kW | Gewicht: | 1590 |
| Naverkoopservice: | Online ondersteuning | Na garantie service: | Technische videoondersteuning, Onlineondersteuning, Onderhouds- en reparatiediensten |
| Plaats van de lokale dienst: | Zuid-Korea, Chili | Aantal assen: | 3 |
| Voorwaarde: | Nieuw | Toepasselijke sectoren: | Fabriek |
| Locatie van de showroom: | Chili, Duitsland | Kerncomponenten: | Lagers, motoren, pompen, drukvaten, motoren |
| Lijstreis (mm): | 950x400x420 | Haven: | Chinese haven |
Productomschrijving
Verticale torenfreesmachine
Stardardconfiguratie Optioneel
Verticale torenfreesmachine
| Model | Eenheid | M230A | M230B | M250 | M250A | M250B | M250U | M250C | M250D | M300 | M300A | M330 | M330A | |
| Tafelgrootte | mm | 230x1067 | 254x1270 | 250x1270 | 254x1270 | 305x1370 | 330x1370 | |||||||
| 230x1246 | 254x1370 | 254x1370 | 305x1500 | 330x1500 | ||||||||||
| Langetermijnreizen | mm | 650 / 840 | 850 / 950 | 770 | 850 / 950 | 870 / 1000 | 840 / 1000 | |||||||
| Kruisreizen | mm | 305 | 420 | 400 | 420 | 380 | 368 | |||||||
| Verticaal reizen | mm | 400 | 420 | 400 | 420 | 430 | 450 | |||||||
| T-slotnummer en afmeting | mm | 3 x 16 | ||||||||||||
| Ram reizen | mm | 312 | 470 | 500 | ||||||||||
| Afstand van spindel tot tafel | mm | 0-415 | 0-405 | 0-350 | 0-450 | |||||||||
| Spindelgatconic | Standaard: R8 Facultatief: ISO30/ISO40 | Standaard: ISO40 | ||||||||||||
| Spindelvervoer | mm | 127 mm | ||||||||||||
| Spindel snelheid | rpm | Standaard: stap 16 snelheid 50HZ: 65-4500 60HZ: 80-5440 | ||||||||||||
| Facultatief: variabele toerental 65-4500 | Facultatief: variabele snelheid: 65-3750 | |||||||||||||
| Automatische voeding van veren | mm/r | Drie stappen: 0,04 (0,0015") / 0,08 (0,003") / 0,15 ((0,006)) | Drie stappen: 0,04 (0,0015") / 0,08 (0,003) / 0,15 (0,006) | |||||||||||
| Spindelmotor | kw/HP | 2.25 kW / 3 pk | 3.75kw / 5 pk | 3.75kw / 5 pk | ||||||||||
| Hoofd draaiend | 90° | |||||||||||||
| Hoofdtilting | 45° | Opgelost. | 45° | Opgelost. | 45° | Opgelost. | ||||||||
| Afmetingen van de verpakking | Eén. | mm | Voor de toepassing van deze verordening: | 1516x1550x2080 | 1566x1650x2080 | 1800x2016x2180 | ||||||||
| Twee. | mm | 1450x1570x2080 | 1650x1790x2170 | 1720x1800x2175 | 1800x2200x2180 | |||||||||
| Drie. | mm | 1450x2180x2080 | 1650x2285x2235 | - | - | |||||||||
| Bruto gewicht | kg | 1100 | 1160 | 1550 | 1380 | 1420 | 1650 | 1590 | 1590 | 1700 | 1750 | 2300 | 2350 | |
Kenmerken:
M230A:
* Op zowel de Y- als de Z-as wordt een dubbele 55°-richting van de dovetail toegepast;
* Aan beide zijden van de kolom is een versterkende rib aangenomen;
* Het werktafeloppervlak en de 3-assige geleidingsweg zijn gehard en nauwkeurig gegraven.
M230B:
* Op de Z-as wordt een dubbele 55°-richting voor de dovetail en op de Y-as een rechthoekige richting voor de dovetail;
* Aan beide zijden van de kolom is een versterkende rib aangenomen;
* Het werktafeloppervlak en de 3-assige geleidingsweg zijn gehard en nauwkeurig gegraven.
M250A:
* Op zowel de Y- als de Z-as wordt een dubbele 55°-richting van de dovetail toegepast;
*De rijspoor op het zadel is bekleed met TF draagbaar materiaal;
* Het werktafeloppervlak en de 3-assige geleidingsweg zijn gehard en nauwkeurig gegraven.
M250B:
* Op de Z-as wordt een dubbele 55°-richting voor de dovetail en op de Y-as een rechthoekige richting voor de dovetail;
*De rijspoor op het zadel is bekleed met TF draagbaar materiaal;
* Het werktafeloppervlak en de 3-assige geleidingsweg zijn gehard en nauwkeurig gegraven.
M250:
* Rechthoekige leidingen op de Y- en Z-as;
* De rijspoor op het zadel is bekleed met TF draagbaar materiaal.
M250C:
* Rechthoekige leidingen op de Y- en Z-as;
*De rijspoor op het zadel is bekleed met TF draagbaar materiaal;
* 5 pk freeshoofdmotor met een diameter van 100 mm;
*De vaste structuur wordt gebruikt voor de aansluiting van de molenkop zonder adapter;
M250D:
* Rechthoekige leidingen op de Y- en Z-as;
*De rijspoor op het zadel is bekleed met TF draagbaar materiaal;
* 5 pk freeshoofdmotor met een diameter van 100 mm.
M250U:
* Rechthoekige leidingen op de Y- en Z-as;
*X, Y-as nemen automatische voedingsraten aan; Voedingsmotor: 250w; Voedingssnelheid: 15, 23, 33, 48, 78, 114, 166, 257;
* Het werktafeloppervlak en de 3-assige geleidingsweg zijn gehard en nauwkeurig gegraven.
M300:
* Rechthoekige leidingen op de Y- en Z-as;
*De rijspoor op het zadel is bekleed met TF draagbaar materiaal;
* 5 pk freeshoofdmotor met een diameter van 100 mm;
* Het werktafeloppervlak en de 3-assige geleidingsweg zijn gehard en nauwkeurig gegraven;
* Z-as heeft een hogesnelheidsheffingsmotor.
M300A:
* Rechthoekige leidingen op de Y- en Z-as;
*De rijspoor op het zadel is bekleed met TF draagbaar materiaal;
* 5 pk freeshoofdmotor met een diameter van 100 mm;
* Het werktafeloppervlak en de 3-assige geleidingsweg zijn gehard en nauwkeurig gegraven;
*Z-as heeft een hogesnelheidshefmotor;
*De vaste structuur wordt gebruikt voor de aansluiting van de molenkop zonder adapter;
M330:
* Rechthoekige leidingen op de Y- en Z-as;
*De rijspoor op het zadel is bekleed met TF draagbaar materiaal;
* 5 pk freeshoofdmotor met een diameter van 100 mm;
* Het werktafeloppervlak en de 3-assige geleidingsweg zijn gehard en nauwkeurig gegraven;
* Z-as heeft een hogesnelheidsheffingsmotor.
* Superzadelstructuur.
M330A:
* Rechthoekige leidingen op de Y- en Z-as;
*De rijspoor op het zadel is bekleed met TF draagbaar materiaal;
* 5 pk freeshoofdmotor met een diameter van 100 mm;
* Het werktafeloppervlak en de 3-assige geleidingsweg zijn gehard en nauwkeurig gegraven;
* Z-as heeft een hogesnelheidsheffingsmotor.
* Superzadelstructuur;
* De vaste structuur wordt gebruikt om de molenkop zonder adapter te verbinden.
***Standaard accessoires:

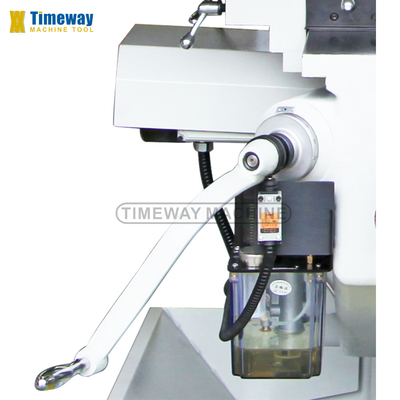

Tekenbalk, elektrische doos, werklamp, hand olie pomp, gereedschap en gereedschap doos
***Facultationeel accessoire:

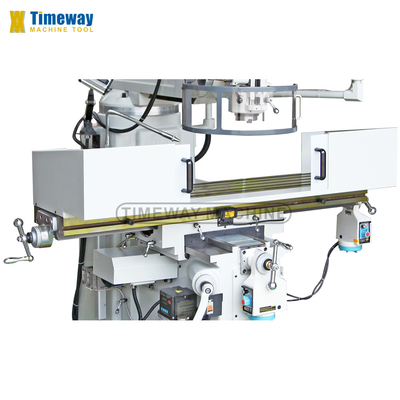

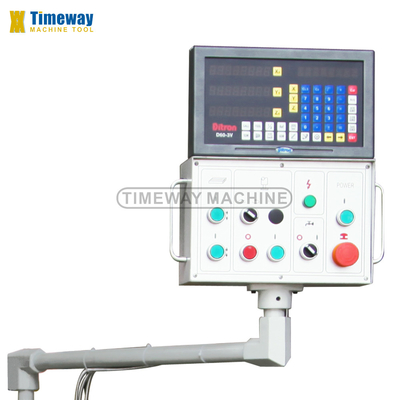

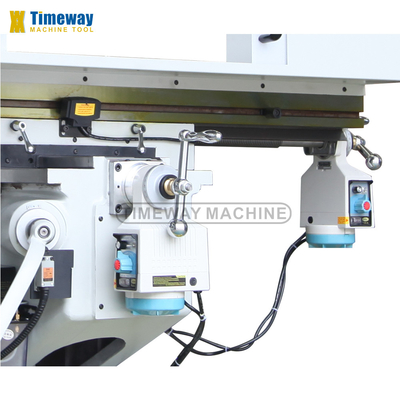

Digitaal afleesysteem ((DRO), machinewijk, voedingsunit, aandrijving van de versnellingsbak, klemkits, ISO40-koltsjak, R8-koltsjak, olieopslagplaat, plastic spatbeveiliging, koelsysteem
