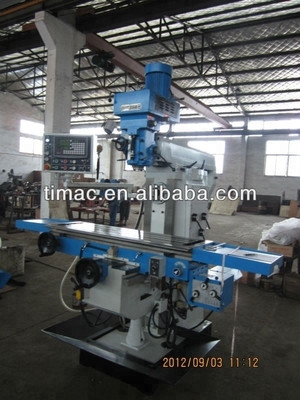

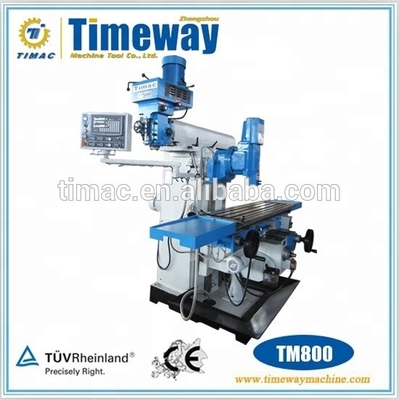

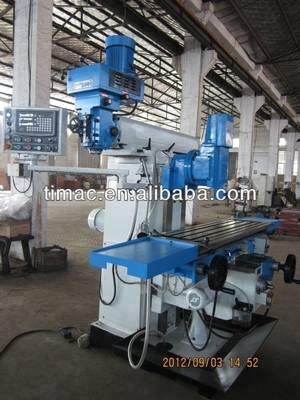

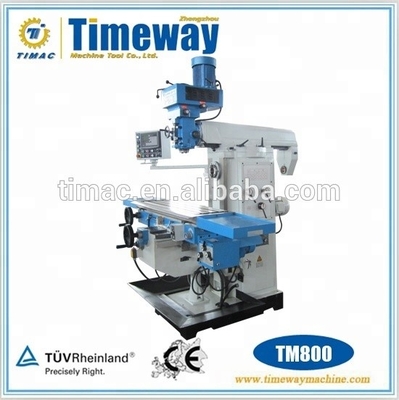

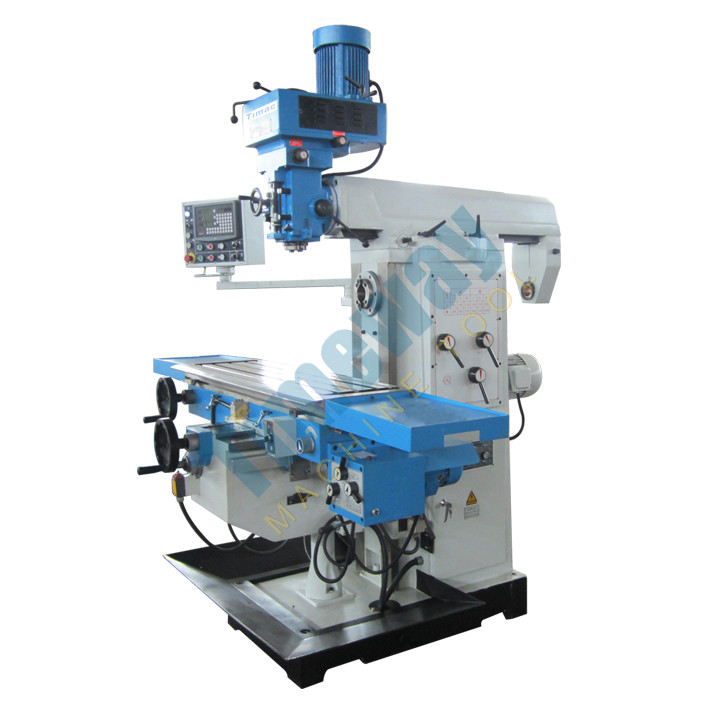

TM800 Timeway horizontale en verticale torent freesmachine voor duurzame constructie
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $10,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan worden gefumineerd) |
| Levering vermogen: | 100 sets per maand |
|
Gedetailleerde informatie |
|||
| Tabelverplaatsing (X) (mm): | 1000 | Bewerkingscapaciteit: | Middelbelasting |
|---|---|---|---|
| Tabelverplaatsing (Y) (mm): | 320 | Tabelverplaatsing (Z) (mm): | 400 |
| Spindelconner: | ISO40 | Versnellingsbereik van de spindel ((rpm): | 60 - 1800 t/m |
| Type: | Algemeen | Spindelmotorvermogen ((kW): | 2.2 |
| Spanning: | Op verzoek van de klant | Afmeting ((L*W*H): | 2220 x 1790 x 2360 mm |
| Gewicht (kg): | 2650 | Garantie: | 12 maanden |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Tafelgrootte: | 1250 x 360 mm |
| Verticaal reizen: | 400 mm | Laadcapaciteit: | 400 kg |
| Horizontale spindel snelheid: | 60-1800 tpm ((12 stappen) | Verticale assnelheid: | 70-7200 tpm ((16 stappen) |
| Spindelconner: | ISO50 ((H); ISO40 ((V) | Langeafstandsreizen: | 1000 mm |
| Dwarsreis: | 320 mm | Garantieperiode: | 1 jaar |
| Type machine: | Veritcal | Aantal assen: | 3 |
| Voorwaarde: | Nieuw | Locatie van de showroom: | Roemenië, Maleisië, Australië, Turkije, Vietnam, Indonesië |
| Toepasselijke sectoren: | Kleding, bouwmaterialen, machines, fabrieken, bouwbedrijven, reclamebedrijf, overige | Kerncomponenten: | Motor, andere |
| Lijstreis (mm): | 1000/320/400 | Haven: | Chinese haven |
Productomschrijving
360 x 1250 mm tafelgrootte / universele radiale freesmachine
TM500 TM600 TM700 TM800
Kenmerken:
1. geharde en gemalen tafeloppervlakken;
2Automatische voeding op de as X, Y, gemotoriseerde op- en neergang van tafel op de as Z;
3. Spindelsleeve kan tap, automatische voeding met 3 snelheden;

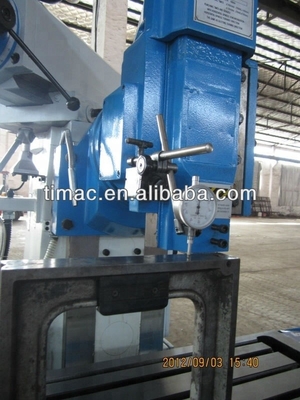

4. Hoofdstuk draait ±90° van rechts naar links, kanteling ±45° van voor naar achter(TM500)
5. Boordiepte stop met meetweergave;
6. rechthoekige kolom gids manier met hoge stabiliteit(TM600, TM700, TM800)
Parameter:
| Model | Eenheid | TM500 | TM600 | TM700 | TM800 |
| Tafelgrootte |
| 320 x 1250 | 320 x 1250 | 320 x 1250 | 360 x 1250 |
| Spindelconic | ISO40(V), ISO40 ((H) | ISO40(V), ISO40 ((H) | ISO40(V), ISO40 ((H) | ISO40(V), ISO50 ((H) | |
| Diameter van de veer | mm | 95 | 120 | 120 | 120 |
| Afstand van spindel tot tafel | mm | 9 ± 0-370 | 90 tot en met 490 | 90 tot en met 490 | 135 tot en met 535 |
| Afstand van horizontaal spindel naar tafel | mm | 0-280 | 0-400 | 0-400 | 230 |
| Afstand van spin dle tot kolom | mm | 200 tot 700 | 200 tot 700 | 200 tot 700 | 200 tot 700 |
| Spindel snelheid (stappen) | rpm | (16)80-5440 ((V), (12)40-1300 ((H) | (16) 70-7200 ((V), (12) 40-1300 ((H) | (16) 70-7200 ((V), (12) 40-1300 ((H) | (16) 70-7200 ((V), (12) 60-1800 ((H) |
| Spindelvervoer | mm | 127 | 145 | 145 | 145 |
| Voeder voor de veer ((stappen) | mm | (3) 0.15,0.08,0.25 | (3) 0.4,0.08,0.15 | (3) 0.4,0.08,0.15 | (3) 0.4,0.08,0.15 |
| Max. boorkapaciteit van de automatische voeding | mm | 10
| |||
| Hoofd draaien ((rechts naar links) | ± 90° | ||||
| Hoofd kantelen ((voor naar achteren) | ± 45° | - | - | - | |
| Tafelvervoer ((Lange/kruis/verticaal) | mm | 600/300/280 | 600/300/400 | 800/300/400 | 1000/320/400 |
| X, Y-as voedingssnelheid | mm/min | 22-555 | |||
| X, Y-assen snelle voedingssnelheid | mm/min | 1080 | |||
| Z-as snelle verhoging van de snelheid | mm/min | 590 | |||
| Z-as snelle verhoging motorvermogen | w | 750 | 750 | 750 | 1100 |
| Max. gewicht van het werkstuk | kg | 300 | 300 | 300 | 400 |
| T-slot ((nr./breedte/afstand) | mm | 3/14/70 | 3/14/70 | 3/14/70 | 3/18/80 |
| Hoofdmotor | kw | 2.2 ((V), 2.2 ((H) | 3.75 ((V), 2.2 ((H) | 3.75 ((V), 2.2 ((H) | 5.5 ((V), 4 ((H) |
| Motor met automatische aandrijving op de as van de X- en Y-as | w | 750 | |||
| Vermogen van de koelmiddelpomp | w | 40 | 40 | 40 | 90 |
| Algemene afmetingen | mm | 1700x1500x2150 | 1700x1500x2270 | 1780x1500x2270 | 2220x1790x2360 |
| N.W./GW. | kg | van de soort gebruikt voor de vervaardiging van elektrische voertuigen | 1550/1650 | 1650/1750 | 2450/2650 |
***Standaardposten:
5 pk Taiwanse fabrikant, stappenrolletje-freeshoofd, molenschuck & collets, trekbalk, machinewijn, horizontale molenbalk, koelsysteem, werklamp, tafelhefmotor, convergentiepaneel, sleutel, sleutelknop,middelste mouw, roterende handgreep, olieopvangplaat, bedieningshandleiding ((Engelse editie).
***Facultatieve posten:
3-assen DRO; 5HP Taiwan gemaakt variabele ((stapsloze) snelheid type freeskop; Air power trekbalk; 58pcs klemkits; Universele verdelingskop; Roterende tafel
