ISO50 Spindle Taper Bed-Type Freesmachine BM716 voor veelzijdig verticaal frezen
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Certificering: | CE ISO9001 |
| Modelnummer: | BM716 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $50,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan worden gefumineerd) |
| Levering vermogen: | 100 sets per jaar |
|
Gedetailleerde informatie |
|||
| Tabelverplaatsing (X) (mm): | 1800 | Bewerkingscapaciteit: | Zwaar werk |
|---|---|---|---|
| Tabelverplaatsing (Y) (mm): | 600 | Tabelverplaatsing (Z) (mm): | 900 |
| Spindelconner: | ISO50 | Versnellingsbereik van de spindel ((rpm): | 40 - 1200 t/m |
| Type: | Algemeen | Spindelmotorvermogen ((kW): | 11 |
| Spanning: | Zoals vereisen | Afmeting ((L*W*H): | 4300x3200x3300 mm |
| Gewicht (kg): | 10000 | Garantie: | Eén jaar, één jaar |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Tipe in de handel brengen: | andere |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Tafelgrootte: | 2500x575 mm |
| X-asverkeer: | 1800 mm | Spindel snelheid: | 40-1200 ((12 stappen) |
| Type machine: | andere machines voor de vervaardiging van elektrische elektrische apparaten | Kracht: | 11 kW |
| Y asreis: | 600 mm | Z-as Reis: | 900 mm |
| Aantal assen: | 3 | Voorwaarde: | Nieuw |
| Toepasselijke sectoren: | Fabrieken voor bouwmaterialen, fabrieken, andere | Locatie van de showroom: | Oezbekistan, Maleisië, Australië, Turkije, Duitsland, Vietnam, Peru, Indonesië |
| Kerncomponenten: | Lagers, motoren, overige | Lijstreis (mm): | 1800x600x900 |
| Jaar: | 2022 | Haven: | Chinese haven |
Productomschrijving

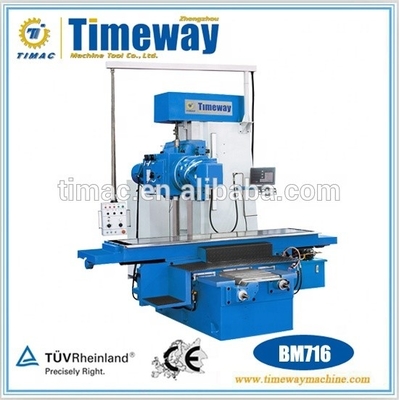

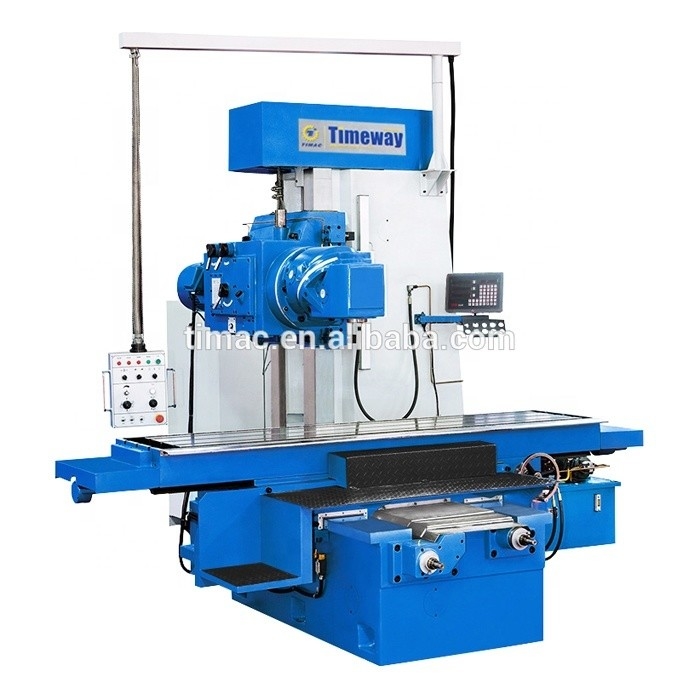

Verticale freesmachine met universele kop
BM716
Kenmerken:
- De Universal Heavy-Weight met een hoge tafellastcapaciteit en een krachtige hoofdspoel aandrijving, met hydraulische asklemmen en universele draaikop.
- Robuust en beproefd ontwerp: zeer stijf, zwaar machinebed gemaakt van hoogwaardig gietijzer om maximale precisie en lage trillingen te garanderen.
- Increased operator comfort with large step guard along the entire work table length – easy accessibility to the universal cutter head for easy tooling and unloading of machine when working with large workpieces.
- Robuuste leidingen zorgen voor maximale precisie en duurzaamheid; een automatisch centraal smeersysteem minimaliseert onderhoudswerk.
- De functies van de werktafel zijn geoptimaliseerd om aan de behoeften van een breed scala aan toepassingen te voldoen: grote tafelopstelling van 2500x575 mm en een hoge tafellastcapaciteit van 3000 kg.
- Eenvoudige en snelle overgang van verticale naar horizontale uitlijning van de snijspindel.
- Oneindig variabele automatische lineaire en kruisvoeding.
- Betrouwbare hydraulische klem op alle assen.
- Een krachtige motor van 11 kW voor machining met een hoog vermogen.

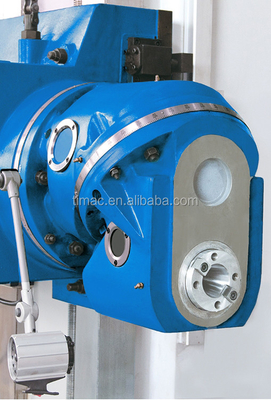

- De universele snijkop is voorzien van een 360° draaiende kop en is gemakkelijk te bedienen voor veelzijdige en complexe bewerking van een breed scala aan werkstukken.Het heeft maximale stijfheid en een stille werking.De hoek kan handmatig worden ingesteld op een oneindig verstelbare schaal van 90° tot 45°.Dit maakt een exacte aanpassing van het hoofdstuk in door de gebruiker gedefinieerde ruimtelijke hoeken en een gemakkelijke beweging naar een horizontale positie mogelijk.
- De machine is voorzien van een horizontale snijboordhouder met een uitstekende stijfheid.met een vermogen van meer dan 50 W, maar niet meer dan 150 W,.
Horizontale snijfunctie:
Technische parameter:
| Specificatie | BM716 | |
| Tabel | Tafelgrootte | 2500x575 mm |
| T-slotnummer/breedte/afstand | 3-23-152 mm | |
| Max. belasting van tafel | 3000 kg | |
| Bewerkingsbereik | Langeafstandsverkeer (X-as) | 1800 (2000) mm |
| Kruisvervoer (Y-as) | 600 mm | |
| Verticale verplaatsing (Z-as) | 900 mm | |
| Hoofdspindel | Spindelconic | ISO 507:24 |
| Spindel snelheidsstap | 12 stappen, 40-1200 tpm | |
| Afstand van de verticale as van de spindel tot het oppervlak van de kolom | 110 mm | |
| Min. afstand van de verticale spindel neus tot het tafeloppervlak | 49 mm | |
| Min. afstand van de horizontale as van de spindel tot het tafelvlak | 30 mm | |
| Voeders | Langetermijn/kruisvoeding | 20 tot 200 mm/min (variabel) |
| Verticale voeding | 12-1320 mm/min (variabel) | |
| Langetermijn/snelheid | 3000 mm/min | |
| Verticale snelheid | 1800 mm/min | |
| Motorvermogen | Hoofdmotor | 11 kw |
| Voedingsmotor | 2.9 kw | |
| Liftmotor voor kopstukken | 2 kw | |
| Koelmotor | 550 w | |
| Andere | Afmetingen van de verpakking | 3280x2280x3100 mm 2580x1990x1230 mm |
| Algemene afmetingen | 4300x3200x3300 mm | |
| Gewicht van de machine | 10000 kg | |
Standaard accessoires:
• ISO50 freesmachineset ((8 stuks); • ISO50 freesbalk ((φ40 mm);
• Tekenbalk; • 7:24 Conkere mouw;
• kwartslamp; • gereedschapskist;
• Oliepistool, koelsysteem;
• Innerlijke zeshoekige sleutel; • dubbelkop-sleutel;
• elektrische onderdelen volgens de CE-norm; • bedieningshandleiding ((Engelse editie);
Optioneel accessoire:
• 3 assen DRO; • spindelbescherming (oogbescherming);
• 200 mm machinewijdte; • universele splitskop;
• draaitafel 500 mm;
