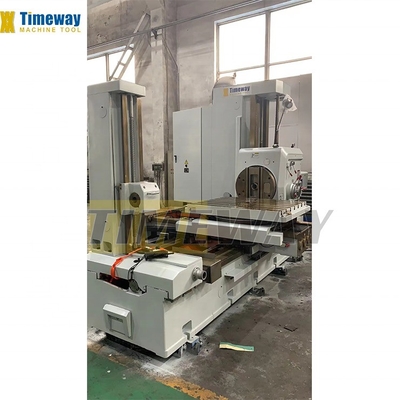

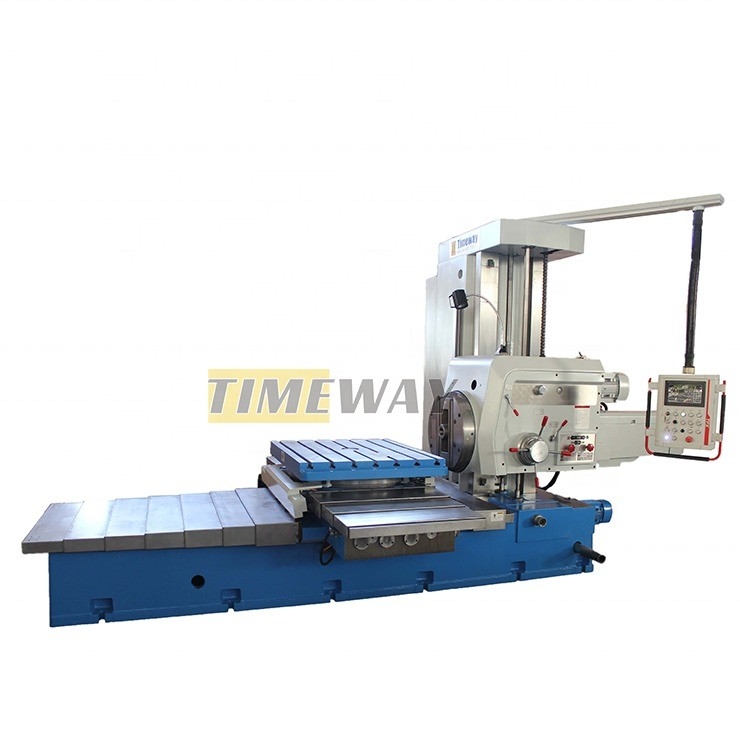

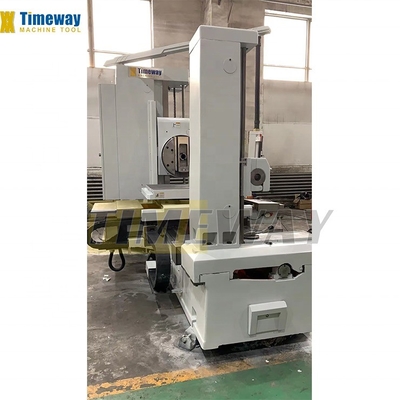

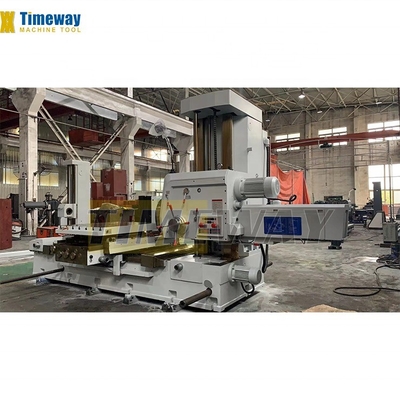

5000 mm Reizen horizontale boor- en freesmachine met handmatig draaiende opsteltafel
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Timeway |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $31,000.00/sets 1-2 sets |
|
Gedetailleerde informatie |
|||
| Tafelgrootte (mm): | 1320*1010 | Tabelverplaatsing (X) (mm): | 1200 mm |
|---|---|---|---|
| Tabelverplaatsing (Y) (mm): | 900 mm | Tabelverplaatsing (Z) (mm): | 1300 mm |
| Aantal assen: | 4 | Max. Lijstlading (kg): | 5000 kg |
| Vervoer (W-as) (mm): | 5000 mm | Video-uitgaande inspectie: | Voorziening |
| Verslag van de test van de machine: | Voorziening | Tipe in de handel brengen: | Gewoon product |
| Garantie voor kerncomponenten: | 1 jaar | Kerncomponenten: | Versnellingsbak, drukvat |
| Positioneringsnauwkeurigheid (X-as) mm: | 0.03 | Positioneringsnauwkeurigheid (as Y) mm: | 0.03 |
| Positioneringsnauwkeurigheid (as Z) mm: | 0.03 | Aantal spindels: | 4 |
| Versnellingsbereik van de spindel ((rpm): | 1100 t/m | Spindelmotorvermogen ((kW): | 15 kW |
| Type: | horizontaal | Voorwaarde: | Nieuw |
| CNC of niet: | Normaal | Spanning: | 220/380 |
| Afmeting ((L*W*H): | 5500x3050x2900 | Gewicht (T): | 12.5 t |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Multifunctioneel |
| Toepasselijke sectoren: | Kledingwinkels, Food & Beverage Factory | Locatie van de showroom: | Canada, Frankrijk, Duitsland, Indonesië, Thailand, Marokko |
| Het boren Capaciteit: | 60 | Tegenboorddiameter (maximaal): | 240 |
| De werkdiameter van de glijbaan (max.): | 720 | Tafelgrootte: | 1320*1010 |
| Tafelbelastingcapaciteit: | 5000 | Afstand tussen spindelcentrum en tafel: | 5-905 |
| Aantal T-slots: | 7 | T-slots, breedte: | 22 |
| T-slots, tussenruimte: | 1255 | Tafelrotatiebereik: | 4*90 |
Productomschrijving
Beschrijving van de producten
Kenmerken:
De horizontale frees- en boormachines van de klassieke serie zijn vooral geschikt voor het frezen van ruwe en afwerkende boormachines en van grote, middelgrote en doosvormige onderdelen.Ze zijn uitstekend in het boren van gaten., cilindrisch draaien en groefvorming door middel van radiale voeding van de voorzichtige schuifplaat.de werktafelrotatie maakt gebruik van een 4x90° optische positioneringsinrichting die geschikt is voor bewerkingsnauwkeurigheden met een grote omzet van het werkstukHet nauwkeurige DRO-metingssysteem voldoet aan de eisen van de coördinaten en de lijnen van het werkstuk.
Specificaties | Eenheden | TPX-110B | ||
Spindel | Diameter | mm | 110 | |
Taper | Morse No.6 | |||
Max. koppel | N.m. | 1225 | ||
Max. axiale stuwkracht | N | 12250 | ||
Instellingen van de snelheid | - | 22 | ||
Versnellingsbereik | rpm | 8-1000 | ||
Hoofdmotorvermogen | kw | 7.5 | ||
Gezichtplaat | Max. koppel | N.m. | 1960 | |
Diameter | mm | 600 | ||
Versnellingsbereik | rpm | 4-200 | ||
Instellingen van de snelheid | - | 18 | ||
Werktafel | Afmetingen | mm | 1100*960 | |
Max. lading | kg | 5000 | ||
T-slotgrootte | mm | 22 | ||
T-slot-telling | 7 | |||
Bewerkingsbereik | X-as max. verplaatsing | mm | 900 | |
Y-as max. verplaatsing | mm | 900 | ||
Z-as max. verplaatsing | mm | 1400 | ||
W-as max. verplaatsing (spindel) | mm | 600 | ||
U-as max. verplaatsing ((gezichtplaat glij) | mm | 180 | ||
Rotatiehoek van as B | ° | 360 | ||
Min. afstand tussen de spindelkraan en de werktafel | mm | 0 | ||
Voeder | De snelheid van het traverse X/Y/Z/W | mm/min | 2500 | |
Voerbereik van assen voor elke spindelomwenteling | mm/omwenteling | 0.04-6/0.01-1.88 | ||
Versnellingsbereik ((X) | mm/min | - | ||
Precisiteit | Lineaire meetnauwkeurigheid ((X/Y/Z-as) | mm | 0.005 | |
Lineaire meetnauwkeurigheid ((B-as) | ° | 0.001 | ||
Algemene specificaties | Afmetingen ((L*W*H) | mm | 4910*2454*2750 | |
Gewicht van de machine | kg | 11500 | ||
- MT6 spindel (110 mm) - Metrische 80 spindel (130 mm) - Gezichtplaat - Vervelige gereedschapsholder - Werklamp - Koelsysteem - Hydraulisch systeem - smeermoment - NEWALL X/Y-as DRO - MITSUBISHI PLC controle - Elektrische onderdelen met CE-markering - Niveaulegen en funderingsbouten - Werktuigen - Handleiding | - ISO50 (7:24) spindel - NEWALL Z-as DRO - Achterste kolom. - Draaien en tandwielen |
